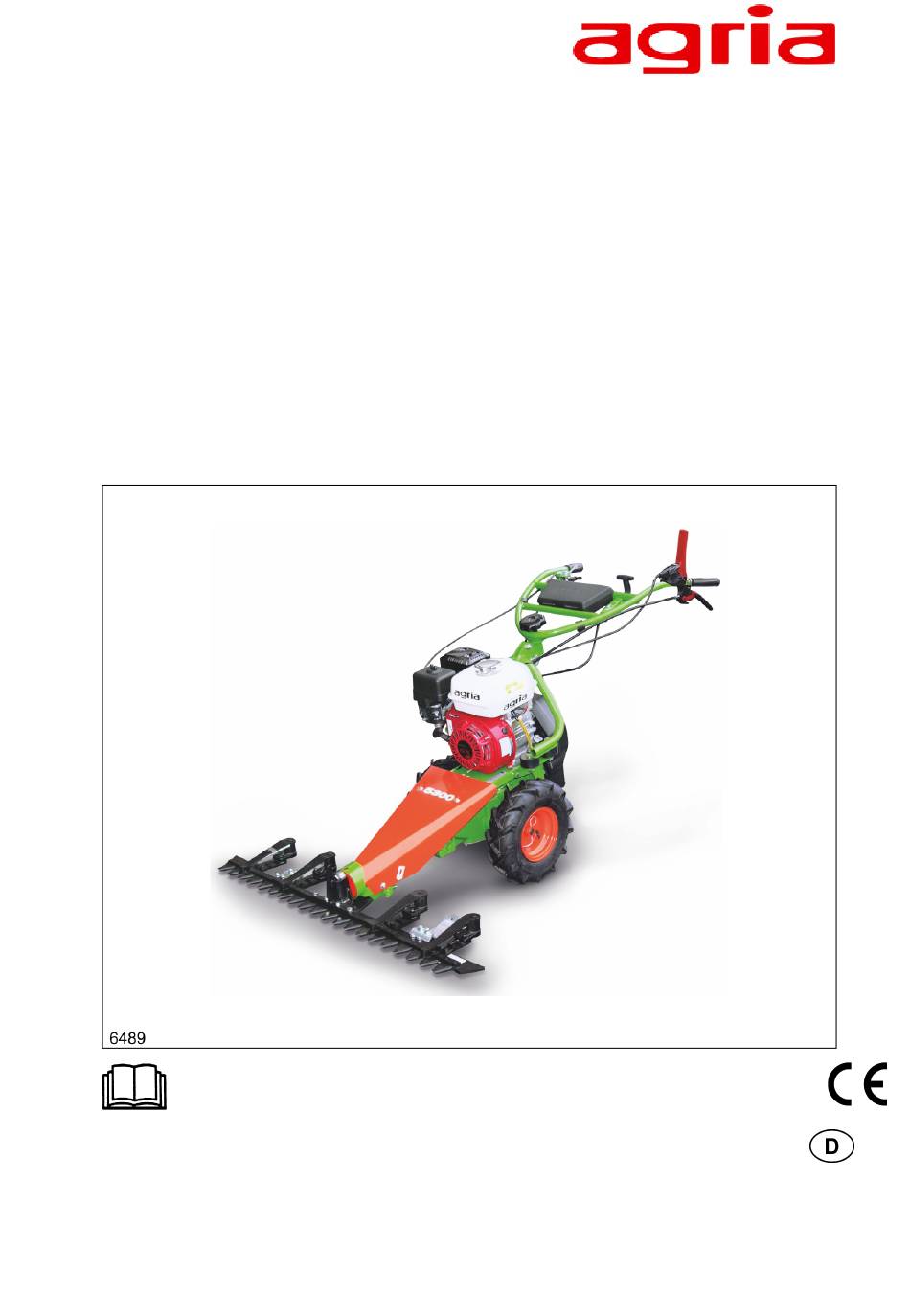

Original-Betriebsanleitung Wiesenmäher agria 5300 Benzin-Motor: Honda 5300 535 Vor Inbetriebnahme Betriebsanleitung durchlesen und Sicherheits- und Warnhinweise beachten! Betriebsanleitung Nr. 998 478 02.20...
Vor dem Starten des Motors ............... 29 Gefahrenbereich ..................30 Starten des Benzin-Motors ................. 31 Abstellen des Benzin-Motors ..............32 Mähen ......................33 Mähen in Hanglagen .................. 35 Sicherheitshinweise für die Handhabung ........... 37 5 Wartung und Instandsetzung ............. 38 Benzin-Motor ....................39 Wiesenmäher agria 5300...
Seite 7
6 Störungssuche und Abhilfe ............55 Benzin-Motor ....................55 Maschine ....................57 7 Außerbetriebnahme / Entsorgung ......... 59 Kontroll- und Wartungsübersicht ........... 60 Elektroplan Benzin-Motor ..............62 Schmierplan ..................63 Lacke, Verschleißteile ..............64 Konformitätserklärung ..............65 Bezeichnung der Teile ................66 Wiesenmäher agria 5300...
Handhebel für Radschaltung (6) ziehen auf Stellung "0" und einrasten - Radan- trieb ist ausgeschaltet und die Maschine kann ohne Motorantrieb bewegt werden • Maschine rückwärts aus dem Karton ziehen Mähbalken (5) anbauen, siehe Seite 25 Maßnahmen für Erstinbetriebnahme durchführen, siehe Seite 27. Wiesenmäher agria 5300...
Funktionalität einzu- Die Maschine muss entsprechend den schränken. Vorgaben in der Betriebsanleitung be- Der Wiesenmäher agria 5300 ist eine trieben werden. Gegebenenfalls sind handgeführte selbstfahrende einachsige weitere Bediener zu unterweisen. Arbeitsmaschine, die mit gemäß der Jede nicht bestimmungsgemäße Ver- Agria-Verkaufsliste freigegebenen Mäh-...
Arbeitsbereich kontrollieren. Achten Sie vor allem auf Kinder und Tiere! Jugendliche unter 16 Jahren dürfen die Maschine nicht bedienen! Vor Arbeitsbeginn sind Fremdkörper von der zu bearbeitenden Fläche zu entfer- nen. Bei der Arbeit auf weitere Fremd- Wiesenmäher agria 5300...
Führungsholm niemals verlas- sichern. Bei Ausführung mit Zünd- sen! schlüssel diesen abziehen, ansonsten Zündkerzenstecker abziehen. Bedienungsholme nie während der Ar- beit verstellen - Unfallgefahr! Bei allen Arbeiten mit der Maschine, insbesondere beim Wenden, muss der Wiesenmäher agria 5300...
Tei- Schraubbewegung von den Schneidkan- len (z.B. Lenkholm, Anhängevorrichtun- ten wegführt. gen usw.) durchgeführt werden! Zum Schleifen der Messer sind Schutz- Zur Vermeidung von Brandgefahr die brille und Schutzhandschuhe zu tragen. Maschine und die Anbaugeräte sauber halten. Wiesenmäher agria 5300...
Sie die Maschine von die- der anbauen und in Schutzstellung brin- ser Stelle weg, bevor Sie sie starten. gen! Auf vorgeschriebene Qualität des Kraft- Nur original Agria-Ersatzteile verwen- stoffes achten. den. Kraftstoff nur in genehmigten Behältern Nach Abschluss der Arbeiten einen lagern.
Seite 14
Vor Reinigungs-, Wartungs- und Reparaturarbeiten Motor ausschalten und Zündkerzenstecker ziehen. Bei laufendem Motor ausreichend Abstand zum Mähmesser halten! Beim Arbeiten mit der Maschine sind individuelle Gehör- schutzmittel zu benutzen. Schutzhandschuhe tragen. Sicherheitsschuhe tragen. Wiesenmäher agria 5300...
Motor: ......................Honda Kupplung: Keilriemenkupplungen mit Spannrollen zwischen Motor und Getriebe, Reibkupplung für Rückwärtsgang Nur original Agria-Keilriemen verwenden! (siehe Verschleißteile Seite 64) Getriebe: ........Schneckengetriebe mit schaltbarem Radantrieb Getriebeöl: ................Öleinfüllmenge ca. 0,6 l Getriebeöl SAE 90 – API - GL5 (z.B. BP Energear Hypo) Fahrgeschwindigkeit: ..............
Seite 16
2 Technische Angaben Abmessungen [mm]: 860-1080 1550 910 bzw. 1050 (entspr. der Mähbalkenausführung) Zwillingsbereifung 762 Zwillingsbereifung 857 Wiesenmäher agria 5300...

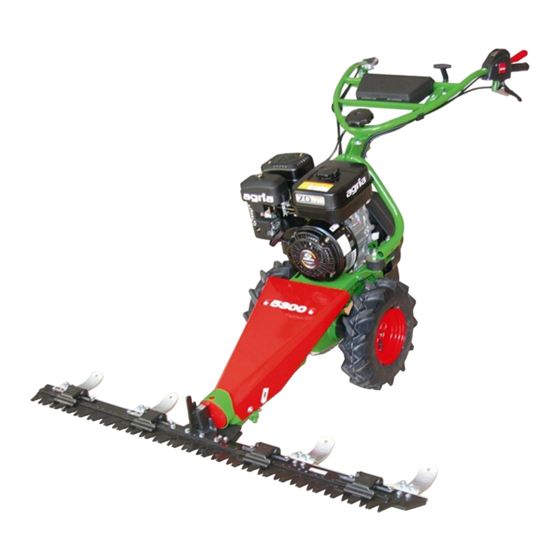

3 Geräte- und Bedienelemente 3 Geräte- und Bedienelemente Der Wiesenmäher agria 5300 ist geeig- mungen nationalen Straßenver- net für den Einsatz in der Grünflächen- kehrsvorschriften eingehalten werden und Anlagenpflege sowie Land- und (Kennzeichnung, Beleuchtung etc.). Forstwirtschaft für Gras- und Wiesen- Zur Verfügung stehen die nach der...
Sicherheitshebel niedergedrückt wird. Dies ist bei der Bedienung zu beachten. Gegebe- nenfalls nicht benötigte Antriebe abschalten. Sicherheitsschaltung nicht manipulieren und Sicherheitshebel nicht festbinden! Der Sicherheitshebel dient als Not-Aus- Schalter: in Gefahrensituationen loslassen, er schwenkt dann selbsttätig in Stellung "STOPP"! Wiesenmäher agria 5300...
Mittelstellung (Leerlauf) und festhalten. • Sperrklinke (C/10) ausrasten. • Radschalt-Handhebel (C/11) nach unten führen. • Kupplungshandhebel (C/5) langsam loslas- sen und gleichzeitig Gas geben. Sollte sich der Radantrieb nicht schalten lassen, dann kurz ein- und auskuppeln - schalten wie- derholen. Wiesenmäher agria 5300...
Klemmstück mit der Nase im Langloch des Aufnahmemaules des Holmgelenkteiles im Unterholm arretiert) verschrauben und festziehen. Lenkholm-Seitenverstellung • Griffschraube (1) lösen bis die Rasten frei sind. • Lenkholm gewünschte Seite schwenken und in passende Verzahnung einspielen. • Griffschraube wieder festziehen. Wiesenmäher agria 5300...
ßen zeigend auf die Radwelle stecken. • Rastfeder wieder in Raststellung (Abb. K bzw. L) bringen und in eine Ringnute auf der Radwelle einrasten. • Beidseitig Radwellenenden (kleiner Wellen-Durchmesser) mit Bio-Schmierfett einstreichen. Das Demontieren der Triebräder erfolgt sinnge- mäß in umgekehrter Reihenfolge. Wiesenmäher agria 5300...
Seite 24
Auf der Radwelle sind beidseitig zwischen Ge- triebegehäuse und Triebrad Wickelschutzrohre aufgesteckt (Abb. M). Diese verhindern zumeist das Graswickeln auf der Radwelle. Aufgewickel- tes Gras durch einfaches werkzeugloses De- montieren der Triebräder und der Wickelschutz- rohre beseitigen. Wiesenmäher agria 5300...
Falls ein höherer Schnitt gewünscht wird, können an den Mähbalken 2 Stück höhen- verstellbare Laufsohlen angebaut werden. (Son- derausrüstung Agria-Nr. 713 22 = 1 Paar) Bei Mähbalken-Ausführung S muss die vorhan- dene Gleitkufe ummontiert werden, so dass die Wölbung nach oben steht (siehe Abb. O).
Kraftstoff. Nur Markenbenzin verwenden. Beim Umgang mit Kraftstoff ist Vorsicht ge- boten. Benzin ist leicht entflammbar und unter be- stimmten Bedingungen explosiv! Kraftstoff nicht in geschlossenen Räumen nachfüllen. Auftanken nur bei ausgeschaltetem und ab- gekühltem Motor. Wiesenmäher agria 5300...
Seite 28
Kraftstoff ausdehnen kann. Haben trotzdem Kraftstoff verschüttet, schieben Sie die Maschine von dieser Stelle weg, bevor Sie sie starten. Bowdenzug für die Sicherheitsfunktion Bowdenzug für die Sicherheitsfunktion auf Beschädigungen überprüfen. Beschädig- ten Bowdenzug sofort austauschen! Wiesenmäher agria 5300...
Motor läuft und unmit- telbar nach dem Abstellen. Halten Sie genügend Abstand von heißen Flächen und halten Sie Kinder vom laufenden Motor fern. Bei laufendem Benzin-Motor nicht die Zündleitung Zündkerzenstecker berühren oder abziehen. Wiesenmäher agria 5300...
Tiere im Gefahrenbereich befinden, ist die Maschine unverzüglich auszuschalten und nicht eher wieder zu starten, bis dieser Bereich frei ist. Der Benutzer ist gegenüber Dritten im Arbeitsbe- reich (gesamte zu bearbeitende Fläche) verant- wortlich. Gefahrenbereich Wiesenmäher Wiesenmäher agria 5300...
Am Starterhandgriff (B/7) durch kräftiges und zügiges Herausziehen des Starterseiles den Motor starten. Handgriff nach dem Start zurückführen, nicht zurückschnellen lassen. Wenn der Motor läuft, Motordrehzahl auf min. stellen, kurze Zeit warmlaufen lassen. Choke-Betätigung langsam in Betriebsstel- lung zurückschwenken (falls betätigt). Wiesenmäher agria 5300...
Bei längerer Stilllegung den Motor nicht mit dem Motor-Stopp-Schalter abstellen, sondern den Kraftstoffhahn/-hähne schließen und den Motor so lange laufen lassen bis er von selbst zum Stillstand kommt. Somit ist der Vergaser leer und es kann keine Verharzung entstehen. Wiesenmäher agria 5300...
Mähbalken schmieren Gehörschutz und Sicherheitsschuhe tragen Motor starten wie unter „Motor starten“ beschrie- ben, siehe Seite 31 Radantrieb einschalten Mähantrieb einschalten Fahrantrieb auf Vorwärtsfahrt - Kupplungshebel (C/5) losgelassen, Sicherheitshebel (C/4) lang- sam herunterdrücken und gleichzeitig Gas geben Wiesenmäher agria 5300...
Seite 34
Abstand von heißen Flächen und halten Sie Kinder vom laufenden Motor fern. Wenn während der Arbeiten eine Reinigung vor- genommen werden muss, ist aus Sicherheits- gründen der Motor abzustellen und der/die Zünd- kerzenstecker bzw. der Zündschlüssel abzuzie- hen. Wiesenmäher agria 5300...
Motor läuft. Mähen in Hanglagen Hangtauglichkeit ± = 20° (37%), siehe Seite 17 max. Je nach Beschaffenheit des Untergrun- des (Bewuchs, Feuchtigkeit, ...) ist geeigne- tes Schuhwerk zu tragen, damit der Bediener nicht ausrutscht oder stürzt. Wiesenmäher agria 5300...
Seite 36
Stellen deshalb die Maschine stets quer bzw. Notwendige Hangabwärtsfahrten diago- lassen Sie die Radschaltung eingeschal- nal kreuzweise ausführen. tet. Motor starten am Hang Beim Starten des Motors Radan- trieb im eingeschalteten Zustand belas- sen -> Bremswirkung. Wiesenmäher agria 5300...
• Ändern Sie nicht die Grundeinstel- lung des Motors oder überdrehen Sie ihn nicht. • Starten Sie den Motor vorsichtig entsprechend den Herstelleranwei- sungen und achten Sie auf ausrei- chenden Abstand der Füße zu den Werkzeugen. Wiesenmäher agria 5300...
Werkzeuge und Ausbildung für Sprühgerät aufgetragen werden. Maschinen und Verbrennungsmotoren verfügen. Bio-Schmiermittel und Bio-Korrosions- schutzmittel sind umweltschonend, weil Nur original Agria-Ersatzteile verwen- sie biologisch schnell abbaubar sind. den. Mit dem Einsatz von Bio-Schmiermittel Nach Abschluss der Arbeiten einen und Bio-Korrosionsschutzöl handeln Sie Funktions- und Sicherheitstest durchfüh-...
Öleinfüllschraube herausdrehen, Ölmessstab mit sauberem Lappen abwischen und wieder einführen (nicht einschrauben), Ölmessstab herausnehmen und Ölstand ablesen. • Ist der Ölstand unter die untere Füllstands- marke "min." abgesunken, Motorenöl (siehe “Technische Angaben”) bis zum Rand des Öleinfüllstutzens "max." nachfüllen. Wiesenmäher agria 5300...
Seite 40
Bei Dauerbetrieb mit einem verstopften Kühlsys- tem wird der Motor zu heiß und kann Schaden leiden. Den Motor nicht mit Wasser abspritzen, sondern eine Bürste oder Druckluft verwenden. • Lüftergitter (B/8) laufend kontrollieren und von angesaugtem Schmutz und Pflanzentei- len reinigen. Wiesenmäher agria 5300...
Seite 41
Stets darauf achten, dass der Leerlauf des Motors richtig eingestellt ist. Der Motor soll, wenn der Drehzahlregulierhebel auf Leerlauf steht, bei geringer Drehzahl ein- wandfrei rund weiterlaufen. - agria-Service - Alle weitere Wartung und Pflege am Motor Motor-Betriebsanleitung Wiesenmäher agria 5300...
• Maschine auf ebenen Boden stellen und Verschlussschraube (1) herausdrehen. • Frisches Getriebeöl einfüllen, bis der Öl- stand eben mit der Einfüllöffnung ist. (Abb. • Öl-Einfüllmenge u.-Qualität siehe "Techni- sche Angaben”. • Verschlussschraube wieder einschrauben und festziehen. Wiesenmäher agria 5300...
Seite 43
Radwelle laufend auf Graswickeln kontrollie- ren, ggf. beseitigen, evtl. durch das Abneh- men der Triebräder. • Radwellenenden (kleiner Wellendurchmes- ser) vor dem Montieren der Triebräder, jähr- lich und nach jeder Reinigung mit einem Hochdruckreiniger mit Bio-Schmierfett ein- streichen. Wiesenmäher agria 5300...
Seite 44
Dazu das Mähmesser ausbauen, damit vor allen Dingen der zwischen den Messerklingen angesammelte Schmutz gründlich entfernt werden kann. Alle gleitenden Teile anschließend mit Bio- Schmieröl einölen bzw. Bio- Schmierfett einfetten. Bei längerer Be- triebsruhe den Mähbalken mit Bio- Korrosionsschutzöl einsprühen. Wiesenmäher agria 5300...
Seite 45
Befestigungsschrauben (e) und anschließend die Klemm- • prüfen, ob Einstellung der Messer- schrauben (c) bei gleichzeitigem führung erforderlich ist, ggf. Einstel- Andruck der Messerhalter (h) in lung vornehmen Pfeilrichtung (f) mit einem langen Ringschlüssel sehr festziehen (70 Wiesenmäher agria 5300...
Seite 46
Spiel zwischen diesen beiden Teilen größer als 2 mm ist oder die Mitneh- merhülse (3) den Zapfenträger (2) berührt • beim Einbau neuer Spannhülsen (10) darauf achten, dass die Schlitze jeweils nach außen zeigen! 1 Balkenklinge 2 Zapfenträger 3 Mitnehmerhülse 4 Mitnehmerzapfen 5 Balkenrücken 7 Befestigungsschraube 8 Stellschraube Wiesenmäher agria 5300...
Seite 47
Schleifstift mit • Klingen vorne nicht abrunden (P). einem Durchmesser von 25 mm und • Schneiden, nicht im Bogen schleifen einer Länge von ca. 35 mm oder ein (P). spezielles Schärfgerät. • Schleifgrat mit Handstein abziehen. Wiesenmäher agria 5300...
Seite 48
Sicherheitshebel beginnt rückwärts zu fahren, wenn der Kupplungshebel ca. 2/3 angezogen wird. Gegebenenfalls ist für die Funktion von Sicherheitsschaltung und Kupplung eine Einstel- lung der Keilriemenspannung an den Antriebs- rollen vorzunehmen, siehe Seite 50. Wiesenmäher agria 5300...
Seite 49
Verstellbolzen (4) aus der Halterung im Handhebel nehmen. Verstellbolzen (4) hinein- bzw. herausdrehen, bis der Abstand "X” bzw. Leerlauf bei Position "0" vorhanden ist. Seilzugende mit dem Verstellbolzen wieder in die Halterung einhängen und Formfeder (2) montieren. Wiesenmäher agria 5300...
Seite 50
Riemenführung (D/7) aufstecken (siehe Abb. Riemenschutzhaube (D/8) montieren, hierzu muss der Kupplungshebel auf "Vorwärtsfahrt" geschaltet sein. Keine handelsüblichen, sondern nur original Agria-Spezialkeilriemen verwenden! Gerät nur in Betrieb nehmen, wenn alle Schutzvorrichtungen in Schutzstel- lung sind! Wiesenmäher agria 5300...
Maschine kurz in Betrieb nehmen, damit das eingedrunge- ne Wasser herausgedrückt wird. An den Lagerstellen soll ein Fettkragen vorhan- den sein, dieser schützt die Lager vor dem Ein- dringen von Schmutz, Pflanzensäften und Was- ser. Wiesenmäher agria 5300...
Benzin ist extrem feuergefährlich und unter gewissen Bedingungen explosiv. Im Arbeitsbereich nicht rauchen und offene Flammen und Fun- ken fernhalten. Oder Kraftstoffbehälter volltanken und Kraftstoffstabilisator (Agria-Nr. 673 50) dem Kraftstoff beimischen - Gebrauchsanweisung beachten! Motor ca. 1 Minute laufen lassen.
Seite 54
5 Wartung und Instandsetzung (5) Maschine unterstellen Um starke Korrosionsbildung zu vermeiden: • vor Witterungseinflüssen schützen • nicht unterstellen in: - feuchten Räumen - Kunstdüngerlagern - Ställen und danebenliegenden Räumen. (6) Maschine abdecken Maschine mit einem Tuch oder Ähnlichem abdecken. Wiesenmäher agria 5300...
6 Störungssuche und Abhilfe 6 Störungssuche und Abhilfe Sicherheitshinweise beachten! Störungen an der Maschine oder am Motor, welche einen größeren Eingriff erforderlich machen, immer durch Ihre agria- Fachwerkstatt, welche über die erforderlichen Werkzeuge verfügt, beheben lassen. Ein unsachgemäßer Eingriff kann nur schaden.
Seite 56
Leerlaufgemisch nicht korrekt Vergaser einstellen zahlen eingestellt - agria-Service - Benzin-Motor geht Zündabstand zu groß, Zünd- Zündkerze einstellen oder erneu- im Leerlauf häufig kerze defekt Vergaser nicht korrekt einge- Vergaser einstellen stellt - agria-Service - Luftfilter verschmutzt Luftfilter reinigen Wiesenmäher agria 5300...
Schnitt bzw. Messerführungen nicht korrekt Messerführungen einstellen Mähgut setzt sich eingestellt zwischen den Messern fest Messer nicht gerade Messer richten lassen oder er- neuern Klingen fluchten nicht Klingen richten lassen Klingen liegen nicht aufeinan- Mähbalken richten lassen Wiesenmäher agria 5300...
Seite 58
Ursache Abhilfe Seite Klingenspitzen Obermesser steht zu weit vor Messerführungen einstellen des Untermessers arbeiten sich in die Klingen des Obermessers ein * = Wenden Sie sich hierzu an Ihre agria-Fachwerkstatt! BM = siehe separate Betriebsanleitung Motor Wiesenmäher agria 5300...
Die Maschine besteht aus wertvol- die Maschine standfest abgestellt und len Rohstoffen, die durch Recycling gegen Kippen und Wegrollen gesi- wiederverwendet werden können. chert werden. Das Gerät einschließlich der restlichen technischen Flüssigkeiten zur Entsor- Schutzhandschuhe tragen. gung einem Recycling-Betrieb überge- ben. Wiesenmäher agria 5300...
- auch bei jedem Messerwechsel Motorölstand kontrollieren, ggf. nachfüllen Motorölwechsel erstmals, alle weiteren Mähbalken: Messerführungen Spieleinstellung kontrollieren - auch bei jedem Messerwechsel Balkentragezapfen abschmieren - auch bei jedem Messerwechsel Getriebeölstand kontrollieren Reinigung Schrauben und Muttern kontrol- lieren Luftfiltereinsatz reinigen Wiesenmäher agria 5300...
Seite 61
Kraftstoffschläuche erneuern = vor jeder Inbetriebnahme = nach jeder Reinigung, insbesondere mit einem Hochdruckreiniger = siehe separate Betriebsanleitung Motor = Wartungsarbeiten sollten von Ihrer agria-Fachwerkstatt vorgenommen werden = mindestens jährlich = Kontroll- und Pflegearbeiten von der Bedienerperson durchführbar = Position im Schmierplan = nach Bedarf = Wartungsarbeiten von einer fachkundigen Werkstatt durchführbar...
Seite 68
Agria-Werke GmbH Bittelbronner Straße 42 D-74219 Möckmühl Tel.: +49 6298 39-0 Fax: +49 6298 39-111 E-Mail: info@agria.de Internet: www.agria.de Ihr agria-Fachhändler ganz in Ihrer Nähe:...
