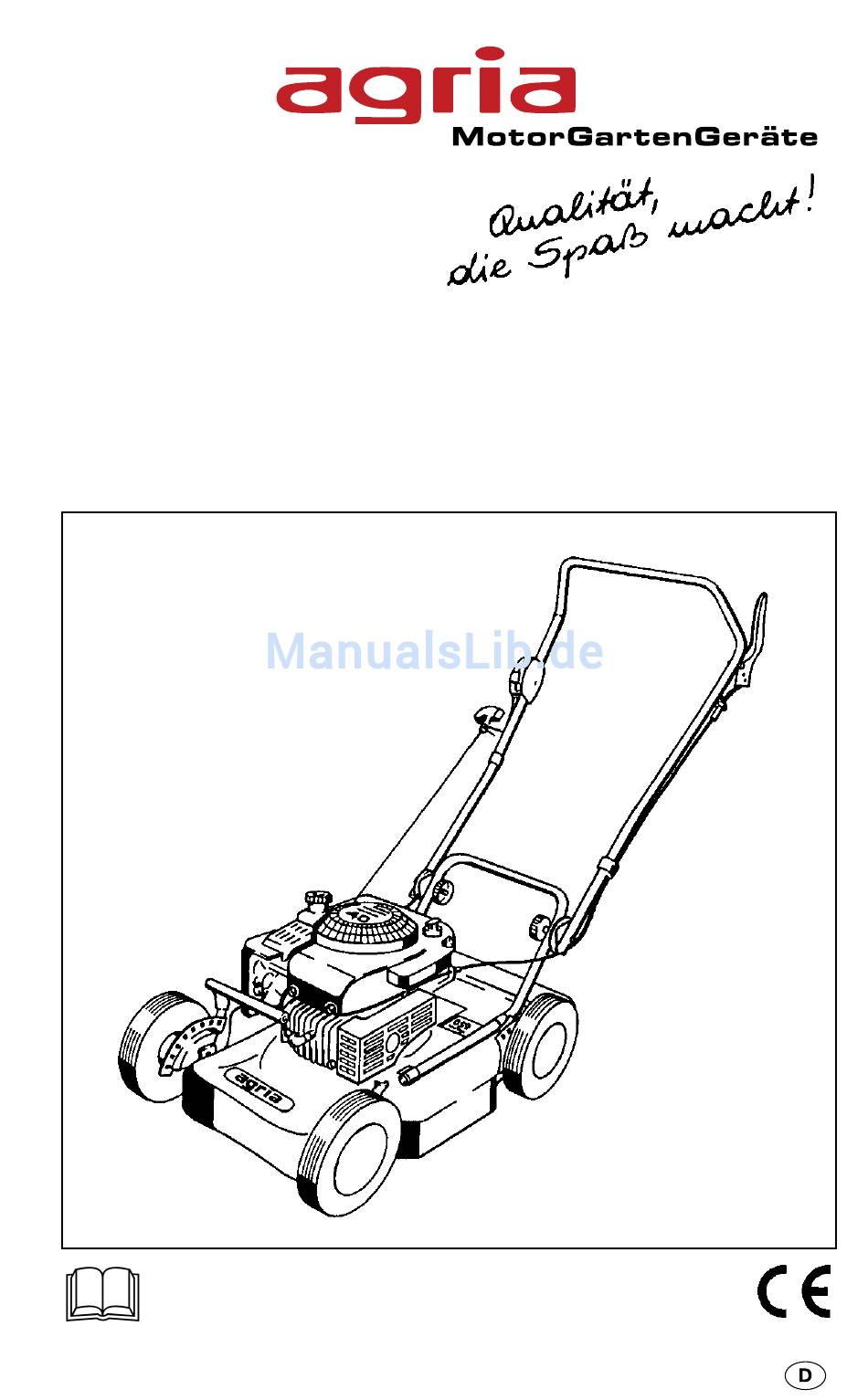

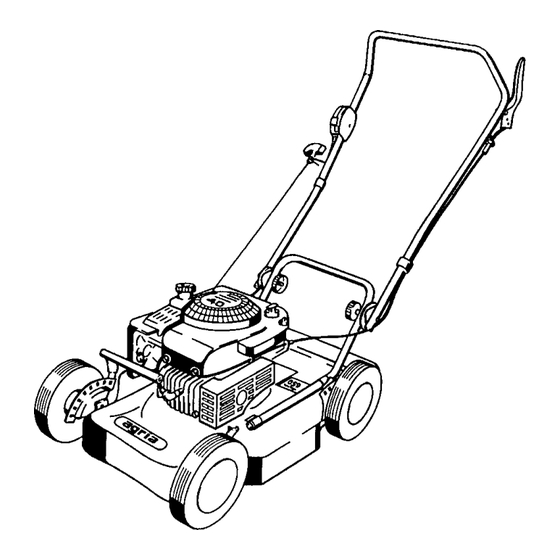

- Seite 1 Betriebsanleitung ® für agria -Benzin-Rasenmäher 9200 ohne Radantrieb 50 cm 3451-A Vor Inbetriebnahme Betriebsanleitung durchlesen und Sicherheits- und Warnhinweise beachten! Betriebsanleitung Nr. 998 282 01.00...
-
Seite 2: Symbole, Fabrikschild
Wir behalten uns vor, Verbesserungen Schnitthöhe: nieder vorzunehmen, ohne diese Anleitung zu ändern. Schnitthöhe: hoch Lieferumfang: Betriebsanleitung Rasenmäher Grasprallblech mit je 4 Stück Schrauben, Scheiben und Sechskantmuttern Rohrsteckschlüssel SW 21/13 Knebel Benzin-Rasenmäher 9200 650 Ausgabe 01.00... -
Seite 3: Bezeichnung Der Teile
8 Hebel für Schnitthöheneinstellung 9 Motor (siehe auch Abb. b, Seite 28) 10 Primer (Kraftstoff-Einspritzpumpe für Kaltstart) 12 Griffmutter für Lenkholm-Höhenverstellung 13 Unterholm 15 Auswurfklappe 17 Fabrikschild (Ident-Nr.) 18 Hinterrad 20 Mähergehäuse 21 Sichelmesser 22 Vorderrad Ausgabe 01.00 Benzin-Rasenmäher 9200 650... - Seite 4 Sprühlack rot, RAL 2002 Sprühdose 400 ml 509 68 Sprühlack schwarz Sprühdose 400 ml Verschleißteile: 672 44 Luftfilter-Einsatz 686 34 Zündkerze RJ 19 LM 714 12 Sichelmesser Ersatzteilliste: 997 131 Rasenmäher 9200 771 83 Ölabsaugpumpe Benzin-Rasenmäher 9200 650 Ausgabe 01.00...
-
Seite 5: Inhaltsverzeichnis
4. Inbetriebnahme und Bedienung Erstinbetriebnahme ......16 Ausklappseiten beachten! Motor starten ........17 Abb. a, Mäher ........3 Motor abstellen ......... 18 Abb. b, Motor ........30 Mähen ..........18 Abb. c, Mäher-Unterseite ....30 Ausgabe 01.00 Benzin-Rasenmäher 9200 650... -
Seite 6: Montage
Scheiben und Muttern an das Mähergehäuse montieren und Schraubverbindung festziehen Sichelmäher nur mit montiertem Grasprallblech in Betrieb setzen! 1 Grasprallblech 2 Sechskantmutter Erstinbetriebnahme 3 Scheibe nach Beschreibung Seite 16 durch- 4 Sechskantschraube M6x16 führen Benzin-Rasenmäher 9200 650 Ausgabe 01.00... -
Seite 7: Sicherheitstechnische Hinweise
Fortblasen, Schneeräumen) von werden, die hiermit vertraut und über die Gehwegen und als Häcksler zum Zerklei- Gefahren unterrichtet sind. nern von Baum- und Heckenabschnitten. Jugendliche unter 16 Jahren dürfen den Rasenmäher nicht bedienen! Ausgabe 01.00 Benzin-Rasenmäher 9200 650... - Seite 8 Vorsicht während des Startens und während des Mähens, nicht mit Hän- Vor dem Starten und Anfahren den Nah- den oder Füßen in unmittelbare Nähe bereich kontrollieren. Achten Sie vor al- des Sichelmessers kommen! lem auf Kinder und Tiere! Benzin-Rasenmäher 9200 650 Ausgabe 01.00...
- Seite 9 Bei Funktionsstörungen an der Lenkung Keine Wartungs- und Reinigungsarbeiten den Rasenmäher sofort anhalten und ab- bei laufendem Motor vornehmen. stellen. Störung umgehend beseitigen lassen. Bei Arbeiten am Motor grundsätzlich zu- sätzlich den Zündkerzenstecker abzie- hen. Ausgabe 01.00 Benzin-Rasenmäher 9200 650...
- Seite 10 Kraftstoff nur in genehmigten Behältern Bei anderen handelsüblichen Ersatztei- lagern. len müssen diese qualitativ gleichwertig Korrosionsschutz- und Stabilisator- sein und den von der Firma AGRIA fest- flüssigkeiten außer Reichweite von Kin- gelegten technischen Anforderungen dern aufbewahren, bei Übelkeit und Er- entsprechen.
-
Seite 11: Technische Angaben
Stillstand ge- kommen sind. Bei laufendem Mo- tor ausreichenden Abstand halten! 2. Technische Angaben Abmessungen Typ 9200 650 a = ..850 b = ..530 h = ..360 l = ..850 s = ..560 H = 900-1110 L = ... -
Seite 12: Rasenmäher
Mehrbereichsöl SAE 10 W-40 API-SC Hangtauglichkeit: Der Motor ist geeignet für den Einsatz an Hanglagen (bei Motor-Ölstand "max." = obere Füllstandsmarke): Dauerbetrieb ..bis Neigung 25° (55 %) Zeitweise ..bis Neigung 30° (66 %) Benzin-Rasenmäher 9200 650 Ausgabe 01.00... -
Seite 13: Geräte- Und Bedienelemente
3. Geräte- und Bedienelemente Der Rasenmäher agria Type 9200 ist ge- Zündanlage eignet für den üblichen Einsatz im Gar- Der Motor ist mit einer wartungsfreien, tenbau und der Anlagepflege. kontaktlosen, elektronischen Zündanlage ausgerüstet. Wir empfehlen notwendige Überprüfungen nur vom Fachmann vor- Motor nehmen zu lassen. -
Seite 14: Sicherheitsschalter
Durch schwenkt dann selbsttätig in Stellung die Neigung nach vorne kann Motorenöl "STOP"! in den Zylinder und in den Verbrennungs- raum gelangen, als Folge können Start- schwierigkeiten und starke Ölverkohlung auftreten. Benzin-Rasenmäher 9200 650 Ausgabe 01.00... -
Seite 15: Schnitthöheneinstellung
Sichel- messer! Hebel (A) nach außen drücken und nach hinten bzw. vorne auf die gewünsch- te Schnitthöhe schwenken Hebel in eine Raste einrasten und los- lassen Einstellung an allen 4 Rädern vorneh- men (gleiche Raste) Ausgabe 01.00 Benzin-Rasenmäher 9200 650... -
Seite 16: Inbetriebnahme Und Bedienung Erstinbetriebnahme
Kohlenmonoxyd, Zur Vermeidung von Startschwierigkeiten das eingeatmet sehr giftig wirkt. Mit muß bei erster Inbetriebnahme bzw. län- den Füßen nicht in die Nähe des gerem Stillstand der Maschine, der Mähgehäuses treten. Kraftstoffbehälter voll befüllt werden. Benzin-Rasenmäher 9200 650 Ausgabe 01.00... -
Seite 17: Motor Starten
Starter einrastet. Dann das Seil zügig und kräftig herausziehen. Hand- griff nicht zurückschnellen lassen B Drehzahlregulierhebel nachdem der Motor gestartet ist, den Drehzahlregulierhebel auf die gewünsch- P Starter-Handgriff te Motordrehzahl stellen Y Sicherheits-Schalthebel Ausgabe 01.00 Benzin-Rasenmäher 9200 650... -
Seite 18: Motor Abstellen
Fläche zu entfer- nen. Bei der Arbeit auf Fremdkörper ach- ten. Hoher Rasen ist nach Möglichkeit in mehreren Arbeitsgängen zu mähen, um ein Verstopfen zu vermeiden. Kein feuchtes Gras und nicht bei Regen mähen. Benzin-Rasenmäher 9200 650 Ausgabe 01.00... -
Seite 19: Wartung Und Pflege
Zum Ausbau des Sichelmessers Schrau- be (4) abschrauben. Beim Einbau das Si- chelmesser auf die richtige Lage der Schneiden achten (1); Schraube (4) mit Scheibe (2) und Sicherungsblech (3) ein- schrauben, festziehen und Schraube mit Sicherungsblech sichern. Ausgabe 01.00 Benzin-Rasenmäher 9200 650... -
Seite 20: Motor
(je nachdem, was zuerst erreicht ist). Bei starker Beanspruchung bzw. bei Ölwechsel nur durchführen, solange der hohen Außentemperaturen schon nach Motor noch warm, aber nicht mehr heiß 25 Betriebsstunden das Öl wechseln. ist - Verbrennungsgefahr! Benzin-Rasenmäher 9200 650 Ausgabe 01.00... - Seite 21 Zündkerze entfernt ist. Einsatz nicht einölen und nicht mit Druckluft ausblasen stark verschmutzten Filter-Einsatz er- neuern Rückwand Einsatz Lippe Deckel Schraube Einsatz so montieren, daß die Lippe in der gezeigten Richtung an der Rückwand anliegt Ausgabe 01.00 Benzin-Rasenmäher 9200 650...
- Seite 22 Zündkerzenkabel entfernt wurden; Luftkühlungssystem nur ein geprüftes Testgerät benutzen Die innenliegenden Kühlrippen und Flä- chen mind. alle 100 Betriebsstunden (bei starkem Staubanfall früher) reinigen (sie- he Abb.). Wenden Sie sich hierzu an Ihre agria- Fachwerkstatt. Reinigen Benzin-Rasenmäher 9200 650 Ausgabe 01.00...
- Seite 23 Stillstandzeit 5 sek. nicht über- schreiten Entfernen von Bowdenzug auf Zustand kontrollieren, Kohleablagerungen ggf. austauschen Wenden Sie sich hierzu an Ihre agria- Nach jeweils 100 Betriebsstunden den Fachwerkstatt. Zylinderkopf abnehmen und die Kohle- ablagerungen an Zylinder, Zylinderkopf, Kolbenboden, Ventilen entfernen und die...
-
Seite 24: Allgemein
Wasser und Schmutz. Den Motor nur mit einem Lappen rei- nigen. Abspritzen mit einem starken Wasserstrahl vermeiden, denn es könn- te Wasser in das Zünd- und Kraftstoff- system gelangen und zu Störungen füh- ren. Benzin-Rasenmäher 9200 650 Ausgabe 01.00... -
Seite 25: Einlagerung
Durch die Neigung nach vorne kann tor laufenlassen, bis dieser infolge Motorenöl in den Zylinder und in den Ver- Kraftstoffmangel stehen bleibt oder brennungsraum gelangen, als Folge kön- Kraftstoffstabilisator (agria-Nr. 673 50) nen Startschwierigkeiten und starke beimischen Ölverkohlung auftreten. Anwendung: Kraftstoffbehälter volltan- Rasenmäher nicht unterstellen in... -
Seite 26: Störungssuche Und Ihre Abhilfe
6. Störungssuche und ihre Abhilfe Sicherheitshinweise beachten! Störungen an der Maschine oder am Motor, welche einen größeren Eingriff erforderlich machen, immer durch Ihre agria-Fachwekstatt, welche über die erforderlichen Werkzeuge verfügt, beheben lassen. Ein unsachgemäßer Eingriff kann nur schaden. Störung mögliche Ursache... - Seite 27 Dichtung beschädigt Dichtung erneuern - zu wenig Kompression Motor prüfen lassen - Mähergehäuse verstopft Mähergehäuse reinigen - Sichelmesser stumpf Sichelmesser schärfen Mäher - Radlauf verschmutzt Radlauf reinigen schwergängig = Wenden Sie sich hierzu an Ihre agria-Fachwerkstatt! Ausgabe 01.00 Benzin-Rasenmäher 9200 650...
-
Seite 28: Kontroll- Und Wartungs-Übersicht
Alle gleitenden Teile schmieren A = vor jeder Inbetriebnahme B = nach jeder Reinigung K = Kontroll- und Pflegearbeiten von der Bedienerperson durchführbar W = Wartungsarbeiten von einer fachkundigen Werkstatt durchführbar * = nach 2 Jahren Benzin-Rasenmäher 9200 650 Ausgabe 01.00... -
Seite 29: Schmierstoffe, Korrosionsschutzmittel
Wartung und Korrosionsschutzmittel sind umwelt- Instandsetzung: schonend, weil sie biologisch schnell abbaubar sind. Ihre agria-Fachwerkstatt hat geschul- Mit dem Einsatz von Bio-Schmiermit- te Mechaniker, die eine fachgemäße tel und Bio-Korrosionsschutzöl han- Wartung und Instandsetzung durch- deln Sie ökologisch richtig, schützen führen. - Seite 30 6 PRIMER (Kraftstoffeinspritzpumpe für Kaltstart) 7 Vergaser / Reglergestänge 8 Motor-Modell / Typ Nr. 9 Zündkerze, Zündkerzenstecker 10 Auspuff mit Berührungsschutz Abb. b Motor "PRIMER" F Motoröl-Ablaßschraube L Befestigungsschraube für Sichelmesser S Sichelmesser Abb. c Mäher- Unterseite Benzin-Rasenmäher 9200 650 Ausgabe 01.00...
-
Seite 31: Konformitätserklärung
EG-Konformitätserklärung agria-Werke GmbH D-74215 Möckmühl/Württ. erklären in alleiniger Verantwortung, daß das Produkt Benzin-Rasenmäher, Artikel 9200 650 auf das sich diese Erklärung bezieht, den einschlägigen grundlegen- den Sicherheits- und Gesundheitsanforderungen der EG-Richtlinie 98/37/EG und der EMV-Richtlinien 89/336/EWG entspricht und bestätigen, daß die Rasenmäher: Bauart: Sichelmäher mit Verbrennungsmotor... -
