Agria 5300 Betriebsanleitung
Wiesenmäher
Vorschau ausblenden
Andere Handbücher für 5300:
- Originalbetriebsanleitung (72 Seiten) ,
- Betriebsanleitung (56 Seiten) ,
- Betriebsanleitung (52 Seiten)
Inhaltsverzeichnis
Quicklinks
Maschinen zur Bodenbearbeitung,
Grünf/ächen- und Grundstückspflege
Betriebsanleitung
für AGRIA- Wiesenmäher
Für Service und schnelle Ersatzteillieferung
sorgt IhrAGRlA-Fachhändler.
AGRIA-WerkeGmbH 7108Möckmühl Tel.(06298)39-0 • Tejefax(06298)39111 • Tx466791agri d
agria
Typ 5300
Betriebsanleitungs-BestetI-Nr.
AGRIA+achhändler
998005-A
Inhaltsverzeichnis
Verwandte Anleitungen für Agria 5300
Inhaltszusammenfassung für Agria 5300

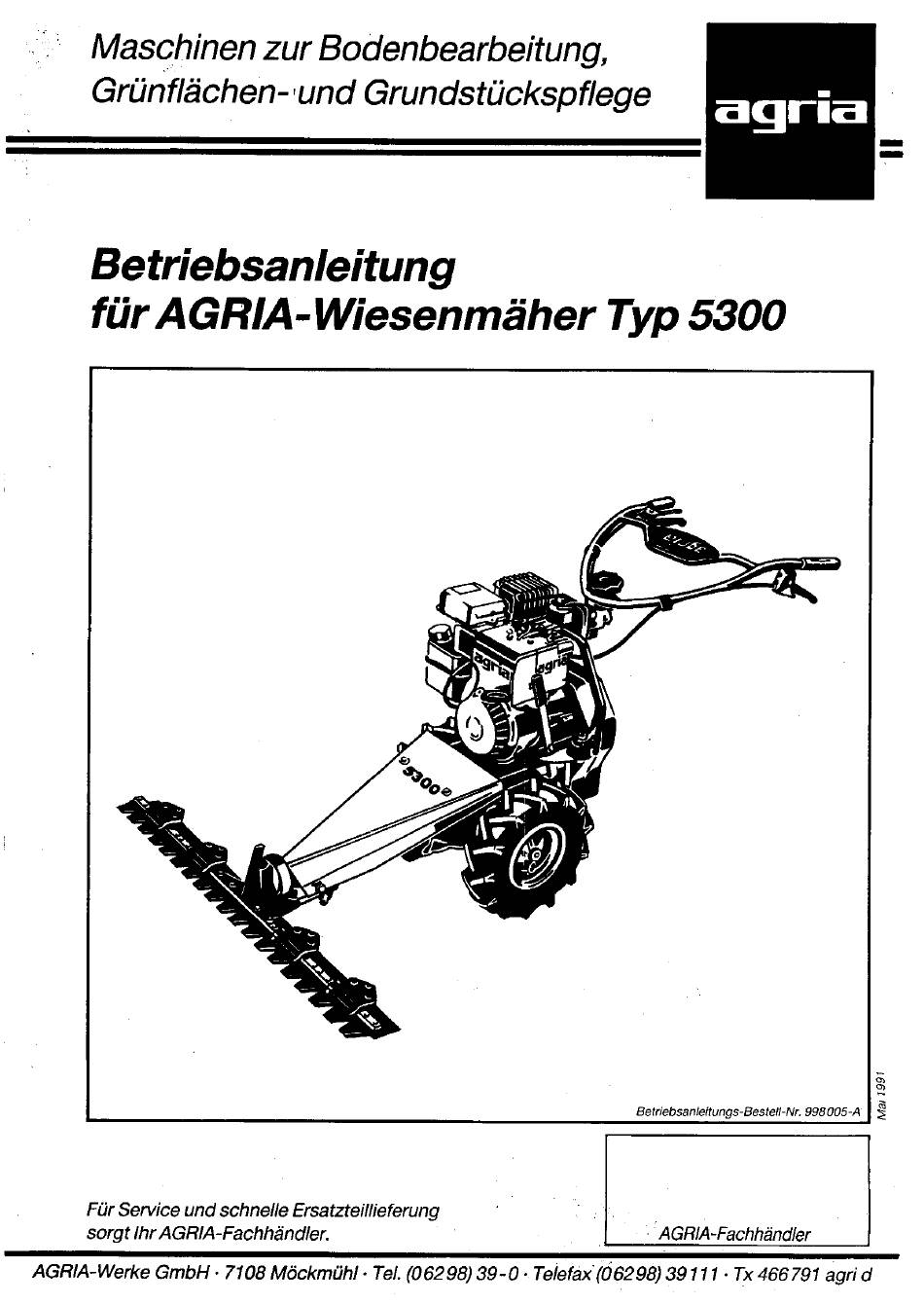

- Seite 1 Maschinen zur Bodenbearbeitung, Grünf/ächen- und Grundstückspflege agria Betriebsanleitung für AGRIA- Wiesenmäher Typ 5300 Betriebsanleitungs-BestetI-Nr. 998005-A Für Service und schnelle Ersatzteillieferung sorgt IhrAGRlA-Fachhändler. AGRIA+achhändler AGRIA-WerkeGmbH 7108Möckmühl Tel.(06298)39-0 • Tejefax(06298)39111 • Tx466791agri d...
-
Seite 2: Bestimmungsgemäße Verwendung
Vor Arbeitsbeginn sind Fremdkörper von der zu bearbeiten- Sicherheitstechnische Hinweise den Flächezu entfernen.Bei der Arbeit auf Fremdkörper Vor Inbetriebnahme die Betriebsanleitung durchlesen und achten! beachten: DieMähgeschwindigkeitmußimmer denUmgebungsverhält- nissen angepaßt werden. Bei Berg- Oder Talfahrt und Quer- fahrten zum Hang plötzliches Kurvenfahren vermeiden. 1m Gefälle niemals auskuppeln. -
Seite 3: Inhaltsverzeichnis
Keine Wartung bei laufendem Motor vornehmen! NurOriginalAGRIA-Ersatzteile Oderqualitativgleichwertige, Bei Arbeiten am Motor grundsätzlich Zündkerzenstecker handelsübliche Teile verwenden, welche den von Firma AGRIA abziehen! festgelegten technischen Anforderungen entsprechen. VorsichtbeimAblassenvon heißemÖl — Verbrennungsgefahr! Auf vorgeschriebene Qualität von Öl und Kraftstoff achten Sicherheitshinweise für den Umgang mit... -
Seite 4: Empfohlene
Rückwärtsgang 2,3 km/h Empfohlene Schmiermittel/Korrosionsschutzmittel Für Motor und Getriebe verwenden Sie die vorgeschriebenen Bio-Korrosionsschutzöl = AGRIA-Nr. 690 36 (ca. 0,5 Ltr.) Schmierstoffe(siehe TechnischeAngaben). für Konservierung von Maschinen und Geräten verwenden (nicht verwenden für lackierte Außenved<leidungen).Kann mit Bio-Schmiermittel Bio-Korrosionsschutzmittel sind Pinsel Oder Sprühgerät aufgetragen werden. - Seite 5 Tafel Messermitnehmer Schmiernippel für Balkentragezapfen Schmiemippel für Kurbelzapfen'ager Schutzhaube Viertakt-Benzinmotor Schatthebelfür Ein- und Ausschattung des Mähantriebs Keilriemen-Abdeckhaube Universal-Mähbalken Mäherschlüssel , .10 Schmiernippel für Mäherschlüssel Verschlußschraube (Getriebeöl-Einfüll-und Kontrollöffnung) Getriebegehäusedeckel(Alu) Formfeder Gummitriebrad 1112 13 14 Tafel ill (bisMasch.Nr. 5 3022334) TafelIll (abMasch.Nr. 53022335) Zündkerze/Zündkerzenstecker Zündkerze/Zündkerzenstecker Motor-Modellbezeichnung130202-1787...
-
Seite 6: Allgemeine Beschreibung
agr- Tafel Verschlußschraube (Motoröl- Einfüll- und Kontrollöffnung) Schwenkwand Spannrol'e Stossdämpfer Aufnahmebolzen für Keilriemenabdeckkappe Antriebskellriemen = Bestell-Nr. 481 75 Schwenkwandführung Keilriemenscheibe auf der Kurbelwelle Gummiring für Rückwärtsantrieb Keilriemenscheibe für Rückwärtsantrieb Keilriemen für Rückwärtsantrieb = Bestell-Nr. 481 74 Kupplungszug Keilriemen-Führungsplatte Allgemeine Beschreibung Motor Derangebaute M otoristeinluftgekühlter Viertakt-Benzin-Motor, dermitbleifreiem Normatbenzin zubetreiben i st.„Technische... -
Seite 7: Einstelien Des Lenkers
Luftfilter Der Luftfilter hat die Aufgabe, den in der Ansaugluft enthaitenen Staub abzuscheiden. DieReinigung istkurzfristig, beistarkem Staubanfall täglichvorzunehmen. BeiNachlassen derMotorleistung immer erstandie Filterrejnigung (Seite 9) denken! Zündanlage Eingebaut i st einekontaktlose Z ündanlage. Notwendige U berprüfungen können nur von einerFachwerkstatt vorgenommen werden. -
Seite 8: Inbetriebnahme
Monuge des Mähbalkens Mäherschlüssel (1 ) ist mit einem 17er Gabelschlüssel auf die am Sechskant eingeschlagene Markierung „A" (= Auf) zu stellen (von oben sichtbar), in dieser Stellung kann der Mähbalken herausgezogen werden. Balkentragezapfen (3) einfetten (Bio-Schmierfett). Mitnehmerlagerrolle (2) durch Drehen der Hubstheibe in unterste Stellung bringen, Messermitnehmer in Mittelstellung zum Balkentragezapfen... -
Seite 9: Wartung
Stunden gereinigt und neu eingeölt werden; dazu: Luftfilter und dessen Umgebung äusserlich reinigen, 2 Befestigungsschrauben Griffschraube Filtergehäuse-Deckel Schutztopf — Schaumstoff-Vorfilter Schaumstoff-Vorfilter (Unterseite mit Drahtgeflechtr Trocken-Filterelement(AGRIA-Nr.599 70) Trocken-Filterelement (AGRIA-Nr. 67244) bis Masch-Nr. 5302 2334 ab Masch-Nr. 5302 2335 Griffschraube am Schutztopf lösen, Befestigungsschrauben h erausdrehenund Filtergehäuse-... - Seite 10 Schrauben und Muttem ab und zu auf Festsitz prüfen; Zylinderkopfschraubennach5 Betriebsstundennachziehen—16 Nm (1,6 kpm). DieBefestigungsschrauben des Messermitnehmers amMähmesser ( beiErsatznurOriginal-Schrauben verweru:ien, daanson- sten Messerbrücheentstehenkönnen)müssenbei Erstinbetriebnahme sowie nach jedem Messerwechse'nach 15 Minuten und dann alte 3 Betriebsstundenauf Festsitzgeprüftund gegebenenfallsnachgezogenwerden. Der Mähbalken zählt zu den am stärksten beanspruchten Landwirtschaftlichen Arbeits- geräten.
- Seite 11 2,5 - 4 mm Spiel hat. Montieren Rie- menschutzhaube muss für Vorwärtsfahrt eingekuppelt sein. Keilriementrieb muss nachgestellt werden, wenn das Spiel am Kupplungshand- hebel bej Stellung Vorwärts- fahrt weniger als 115 mm beträgt. Achtung: Keine handelsüblichen, s ondernnur Original AGRIA•Spezialkeilriemenmitdem Eindruck„AGRIA 48175" verwenden!
