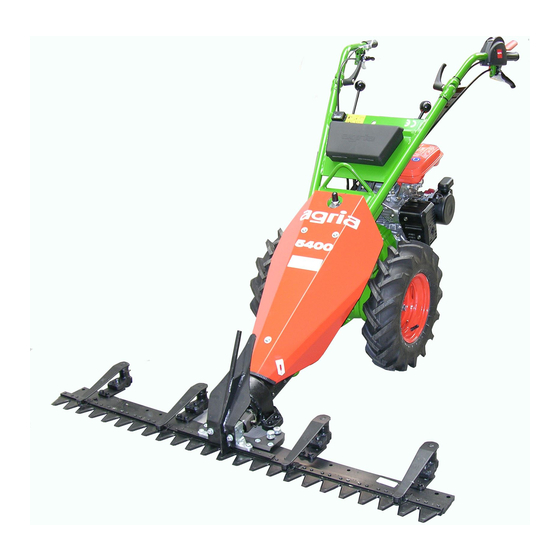

Betriebsanleitung
für AGRIA
mit
Planeten-Mähtriebwerk
Schwingen-Mähtriebwerk
3689-A, 3727
Vor Inbetriebnahme Betriebsanleitung durchlesen
und Sicherheits- und Warnhinweise beachten!
Betriebsanleitung Nr. 998 265
®
-Motormäher 5400
02.97
und Motorausführung:
4-Takt, Robin EH 25
2-Takt, Rotax 232
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Agria 5400
Inhaltszusammenfassung für Agria 5400
- Seite 1 Motorgeräte zur Bodenbearbeitung, Grünflächen- und Grundstückspflege Betriebsanleitung ® für AGRIA -Motormäher 5400 und Motorausführung: Planeten-Mähtriebwerk 4-Takt, Robin EH 25 Schwingen-Mähtriebwerk 2-Takt, Rotax 232 3689-A, 3727 Vor Inbetriebnahme Betriebsanleitung durchlesen und Sicherheits- und Warnhinweise beachten! Betriebsanleitung Nr. 998 265 02.97...
-
Seite 2: Inhaltsverzeichnis
Bild A und B ......5 Bedienung Bild B und C ......9 Erstinbetriebnahme ......33 Bild D und E (Robin EH25) ..60 Vor jeder Inbetriebnahme ....34 Bild F und G (Rotax 232) ..64 Motormäher 5400 Ausgabe 10.96... -
Seite 3: Symbole, Fabrikschild
Seite 62, Bild F/9. Mähantrieb Geben Sie diese Daten bei jeder Er- satzteilbestellung an, um Fehler bei der Lieferung zu vermeiden. Fahrantrieb Nur Original AGRIA-Ersatzteile verwenden! Vorwärts Die techn. Angaben, Abbildungen und Maße in dieser Anleitung sind unver- Rückwärts bindlich. Irgendwelche Ansprüche kön- nen daraus nicht abgeleitet werden. -
Seite 4: Empfehlungen
Kraftstoff eine schen, Tieren und Pflanzen. Kraftstoffstabilisatorflüssigkeit beizumi- Wartung und Instandsetzung schen. Ihre AGRIA-Fachwerkstatt hat geschulte Bei Einlagerung nach Saisonende ist Mechaniker, die eine fachgemäße Wartung auch bei Verwendung von verbleitem und Instandsetzung durchführen. Kraftstoff dieser vollständig abzulassen Größere Wartungsarbeiten und Instand-... -
Seite 5: Bezeichnung Der Teile
Bezeichnung der Teile Bild A (mit Planeten-Mähwerk) Bild B (Lenker) Ausgabe 02.97 Motormäher 5400... -
Seite 6: Lenkholm
3 Handhebel für Kupplung 4 Sperrklinke für Handhebel Kupplung 5 Klemmschraube für Lenker-Höhenverstellung 6 Schaltstange für Fahrgetriebe 1. und 2. Gang 7 Zentralbremse 8 Schaltstange für Mähgetriebe AUS-EIN 9 Drehzahlregulierhebel 10 Sperrklinke für V-R-Schaltung 11 Handhebel für V-R-Schaltung Motormäher 5400 Ausgabe 10.96... - Seite 7 Ausgabe 02.97 Motormäher 5400...
- Seite 8 Motormäher 5400 Ausgabe 10.96...
-
Seite 9: Maschine Mit Schwingen-Mähwerk
Bezeichnung der Teile Bild C (mit Schwingen-Mähwerk) Bild B (Lenker) Ausgabe 02.97 Motormäher 5400... - Seite 10 3 Handhebel für Kupplung 4 Sperrklinke für Handhebel Kupplung 5 Klemmschraube für Lenker-Höhenverstellung 6 Schaltstange für Fahrgetriebe 1. und 2. Gang 7 Zentralbremse 8 Schaltstange für Mähgetriebe AUS-EIN 9 Drehzahlregulierhebel 10 Sperrklinke für V-R-Schaltung 11 Handhebel für V-R-Schaltung Motormäher 5400 Ausgabe 10.96...
-
Seite 11: Sicherheitstechnische Hinweise
Motormäher schließen eine Haftung des dient Ihrer Sicherheit! Herstellers für daraus resultierende Zum Transport auf Kraftfahrzeugen oder Schäden aus. Anhängern außerhalb der zu bearbei- tenden Fläche ist der Motor abzu- schalten. Vorsicht bei drehenden Werkzeugen - Sicherheitsabstand! Ausgabe 02.97 Motormäher 5400... -
Seite 12: Arbeits- Und Gefahrenbereich
Bedienungsholme nie während der Ar- Bei Arbeiten in eingefaßten Flächen beit verstellen - Unfallgefahr! muß der Sicherheitsabstand zur Umran- dung eingehalten werden, um das Werk- zeug nicht zu beschädigen. Motormäher 5400 Ausgabe 10.96... - Seite 13 Fingerbalken zu- den Motor abstellen. sätzlich die Spannfedern einhaken. Motormäher gegen unbefugtes Benut- Den abmontierten Mähbalken nicht zen sichern. Bei Ausführung mit Zünd- ohne Schutzleisten transportieren. schlüssel diesen abziehen, ansonsten Zündkerzenstecker abziehen. Ausgabe 02.97 Motormäher 5400...
-
Seite 14: Wartung Und Reinigung
Schutzvorrichtungen unbedingt wie- punkten anbringen. der anbauen und in Schutzstellung brin- Schneeschieber gen! Schneeschieber richtig anbauen! Nur Original AGRIA-Ersatzteile verwen- Rutschfestes Schuhwerk tragen. den. Bei anderen handelsüblichen Er- Beim Schwenken des Schneeschiebers satzteilen müssen diese qualitativ auf Quetsch- und Scherstellen achten. -
Seite 15: Elektrische Anlage
Verbrennungsgefahr. Kerzenstecker abziehen. Auf vorgeschriebene Qualität des Öls achten. Nur in genehmigten Behältern lagern. Öle, Kraftstoff, Fette und Filter getrennt und ordnungsgemäß entsorgen. Bei laufendem Motor ausreichend Ab- stand vom Bereich des Mähwerkzeuges halten! Ausgabe 02.97 Motormäher 5400... -
Seite 16: Getriebe
2. Technische Angaben Typ-Bezeichnung: ....... 5400 Abmessung [mm] Bereifung: ..... 4.00-8 (Ackerprofil) ..... wahlweise 5.0-10 (Ackerprofil) Reifenluftdruck: ....... 1,5 bar Gewicht: ....4-Takt-Motor 94 kg ....... 2-Takt-Motor 92 kg (ohne Mähbalken) Kupplung: ..Kegel-Trockenkupplung Getriebe: ..Zahnrad-Schaltgetriebe, VR-Wendegetriebe 2 Vorwärts- und 2 Rückwärtsgänge h = ca. -
Seite 17: Technische Angaben
2. Technische Angaben Spurenplan [mm] Bereifung A (Zwilling) A (Greiferrad) 4.00 - 8 5.0 - 10 1020 16 x 6,50 - 8 Ausgabe 02.97 Motormäher 5400... -
Seite 18: Motor, Robin Eh 25
Auslaß ......0,08 - 0,11 mm Dauerbetrieb bis Neigung 45° (100%) Starteinrichtung: ..Reversierstarter Geräuschwert: Nach der 3. Verordnung zum Geräte- sicherheits-Gesetz: Geräuschpegel am Ohr der Bedienungsperson ..... 84,5 dB(A) (nach den Richtlinien der Landwirt- schaftlichen Berufsgenossenschaft) Motormäher 5400 Ausgabe 10.96... -
Seite 19: Motor, Rotax 232
Der Motor ist geeignet für den Einsatz an Hanglagen: Dauerbetrieb bis Neigung 45° (100%) Geräuschwert: Nach der 3. Verordnung zum Geräte- sicherheits-Gesetz: Geräuschpegel am Ohr der Bedienungsperson ....87 dB(A) Schalleistungspegel ..... 99 dB(A) (nach den Richtlinien der Landwirt- schaftlichen Berufsgenossenschaft) Ausgabe 02.97 Motormäher 5400... -
Seite 20: Geräte- Und Bedienelemente
3. Geräte- und Bedienelemente Kühlung Der Motormäher AGRIA Type 5400 ist geeignet für den üblichen Einsatz im Die Kühlung erfolgt bei dem Motor durch Gartenbau, in der Land- und Forstwirt- ein Luftgebläse. Das Kühlluftsieb am schaft und Anlagepflege sowie im Reversierstarter und die Kühlrippen des... -
Seite 21: Motor-Aus-Schalter
Stopstellung: Beim Loslassen des genem Handhebel (Sperrklin- Hebels wird die Zündanlage ausge- ke eingerastet) abstellen, da an- schaltet (Motor wird abgestellt). sonsten Kupplungsschwierigkeiten in- - Vorsicht! Motor läuft durch die folge Korrosionsbildung auftreten kön- Schwungmasse nach. nen. Ausgabe 02.97 Motormäher 5400... -
Seite 22: Getriebe
Der Mähmesserantrieb wird mit der VR-Getriebe nur ausgekuppelt, bei still- Schaltstange (B/8) geschaltet. stehender Maschine schalten! Schaltstange nach vorne geschoben, ist In der VR-Leerlaufstellung ist die Maschi- der Mähmesserantrieb eingeschaltet, ne schiebbar. nach hinten gezogen ausgeschaltet. Motormäher 5400 Ausgabe 10.96... -
Seite 23: Zentralbremse
Exzenterhebel (B/7) nach hinten im Uhr- zeigersinn über den Totpunkt schwen- ken. Exzenterhebel bleibt selbsttätig stehen - beide Triebräder sind blockiert. Zum Öffnen der Feststellbremse den Exzenterhebel in die Ausgangstellung zurückschwenken - Bremse ist wieder gelöst. Ausgabe 02.97 Motormäher 5400... -
Seite 24: Planeten-Mäheinrichtung
12 Kurbelstein 3 Mähwerkhaube 13 Schmiernippel 4 Flachbundmutter 14 Balkentragerohr 5 Keilscheibe 6 Mähmesser 7 Sechskantschraube für Messer- Keilscheibe-Einbaulage bei Bereifung 4.00-8 mitnehmer-Befestigung Keilscheibe-Einbaulage bei Bereifung 5.0-10 8 Messermitnehmer 9 Schwadblech )* )* nur bei Finger-Mähbalken Motormäher 5400 Ausgabe 10.96... - Seite 25 Schwadbleche, wenn vorhanden, anschrauben; darauf achten, daß die Si- cherungsmuttern nur so weit einge- schraubt werden, bis sie mit den Schraubbolzen außen bündig sind Der Abbau des Mähbalkens erfolgt in umgekehrter Reihenfolge wie der An- bau. Ausgabe 02.97 Motormäher 5400...
-
Seite 26: Schwingenmäheinrichtung
130 cm ....5547 061 Sonderzubehör siehe Seite 59 145 cm ....5547 071 Fingerfreischnitt 165 cm ....5547 181 Bild J 1 Messerschutzleiste 2 Mähbalken 3 Laufsohle 4 Messermitnehmer 5 Schutzhaube 6 Mähwerkhaube 7 Mähbalkenträger 8 Schwinge Motormäher 5400 Ausgabe 10.96... - Seite 27 ßend die Kufen (7) mit den Schrauben 7 Laufsohle (8) und Muttern (6) montieren; die vor- 8 Vierkantschraube dere Nase der Laufsohle wird in die Aus- sparung zwischen Außenschuh und Balkenrücken eingeführt Laufsohlen einstellen, siehe Beschrei- bung Seite 30 Ausgabe 02.97 Motormäher 5400...
- Seite 28 (K/5) mit 100 Nm festziehen Der Abbau des Mähbalkens erfolgt in umgekehrter Reihenfolge, jedoch zuvor die Klemmschrauen für den Gelenk- zapfen lösen, sodaß sich der Gelenk- zapfen auf und ab bewegen läßt. Zubehör für Mähbalken siehe Seite 63 Motormäher 5400 Ausgabe 10.96...
- Seite 29 Messermitnehmers auf den Gelenkzapfen schieben - bei Ausführung Finger-Mähbalken das Mähmesser seitlich in die Messerfüh- rungen einführen und anschließend Messermitnehmer montieren (siehe Be- schreibung Seite 52) Klemmschraube (K/5) für Gelenk- zapfen festziehen (100 Nm) Ausgabe 02.97 Motormäher 5400...
-
Seite 30: Laufsohlen, Zusatzgewichte
(Artikel-Nr. 5547 931) anstel- le der äußeren Gleitkufen montiert wer- den. Es kann auch ein zweites Paar Zusatz- gewichte anstelle der Laufsohlen mon- tiert werden; hierzu wird dann jeweils eine längere Sechskantschraube M 8 x 45 benötigt. Motormäher 5400 Ausgabe 10.96... -
Seite 31: Greiferräder, Schneeketten
Art. 5490 611: 16×6,50 - 8 Terra Grip 3 Flansch 4 Sechskantmutter Einsatzzweck: Mähen auf weichem 5 Greiferrad (moorigem) Untergrund 6 Knebelschraube Schneeketten Beim Betrieb mit Schneeketten die An- gaben des Herstellers beachten und einhalten, auf genügend Freigang an den Maschinenbauteilen achten. Ausgabe 02.97 Motormäher 5400... -
Seite 32: Zwillingsbereifung
Die Ausgleichnaben sind bei Ausliefe- rung auf "differentialartige Wirkung" mit einer Fettpresse (Bio-Schmierfett) abschmieren (Ausgleichstellung) eingestellt. Starrstelllung 1 Stiftschraube 2 Federring (kugelig) 3 Sechskantmutter 4 Ausgleichnabe 5 Radflansch 6 Anlaufscheibe 7 Sicherungsring (Seegerring) 8 Schmiernippel Ausgleichstellung Wickelschutzrohr Motormäher 5400 Ausgabe 10.96... -
Seite 33: Inbetriebnahme Und Bedienung
Zur Vermeidung von Startschwierigkei- ten muß bei erster Inbetriebnahme bzw. längerem Stillstand der Maschine der Kraftstoffbehälter voll befüllt werden. Den Kraftstoffbehälter nicht bis zum Überlaufen füllen, sondern ca. 5 mm Raum freilassen, damit sich der Kraft- stoff ausdehnen kann. Ausgabe 02.97 Motormäher 5400... -
Seite 34: Vor Jeder Inbetriebnahme
Ma- Vermeiden Sie die Berührung des schine) eingefüllt ist; untere Kerbe ist heißgelaufenen Motors - Ver- minimal, obere Kerbe ist maximal brennungsgefahr! Bei laufendem Motor nicht die Zündleitung und den Zündkerzen- stecker berühren oder abziehen. Motormäher 5400 Ausgabe 10.96... -
Seite 35: Starten Des 4-Takt-Motors
Herausziehen des Start- seiles den Motor starten; Handgriff nach dem Start zurückführen, nicht zurück- schnellen lassen wenn der Motor läuft, kurze Zeit warmlaufen lassen und Choke-Knopf langsam in Betriebsstellung zurück- schieben (falls betätigt) Ausgabe 02.97 Motormäher 5400... -
Seite 36: Starten Des 2-Takt-Motors
Startseiles den Motor starten; Handgriff nach dem Start zurückführen, nicht zurückschnellen lassen wenn der Motor läuft, den Drehzahl- regulierhebel langsam in Mittelstellung bringen und kurze Zeit warmlaufen las- Choke langsam in Betriebsstellung zurückstellen (falls betätigt) Motormäher 5400 Ausgabe 10.96... -
Seite 37: Abstellen Des Motors
Kraftstoffmangel zum Stillstand kommt. Somit ist der Ver- gaser leer, und es kann keine Ver- harzung entstehen. Motormäher gegen Wegrollen und unbefugtes Benutzen si- chern, Zündkerzenstecker ab- ziehen. Ausgabe 02.97 Motormäher 5400... -
Seite 38: Mähen
(Rückwärtsgang ist somit einge- schaltet) und mit der rechten Hand fest- halten Handhebel für Kupplung langsam loslassen und gleichzeitig Gas geben Den Fahrtrichtungswechsel von Rück- wärts auf Vorwärts ebenso vornehmen, jedoch den Handhebel VR loslassen. Motormäher 5400 Ausgabe 10.96... - Seite 39 Zustand belassen; die am Mähwerksanschluß). eingeschalteten Antriebe wirken wie eine Bremse Feststellbremse einlegen (falls vor- handen Kupplungs-Handhebel ziehen und mit Sperrklinke arretieren Sicherheitsschalter in Betriebsstel- lung bringen Motor erneut starten Mähen ebener Flächen Mähen am Hang Ausgabe 02.97 Motormäher 5400...
-
Seite 40: Wartung Und Pflege 4-Takt-Motor
Ölmeßstab mit einem sauberen Lappen abwischen und wieder einfüh- ren (nicht einschrauben), Ölmeßstab herausnehmen und Ölstand ablesen ist der Ölstand unter die untere Füll- standsmarke "min" abgesunken, Moto- renöl (siehe “Technische Daten”) bis zum Rand des Öleinfüllstutzens "max" nachfüllen Motormäher 5400 Ausgabe 10.96... -
Seite 41: Luftfilter (4-Takt-Motor Robin)
Zylinderkopf, sowie die für die Luft- keln und ausdrücken) und gründlich zirkulation notwendigen Leitbleche und trocknen das Kühlluftsieb reinigen. Wenden Sie Schaumstoff-Vorfilter nicht mit Öl trän- sich hierzu an Ihre AGRIA-Fachwerk- ken. statt! Papier-Filterelement wieder einset- zen, mit den Flügelschrauben befesti- gen, Schaumstoff-Vorfilter anbringen... - Seite 42 Verunreinigungen prüfen. Hierzu den Kraftstoffhahn schließen, Kraftstoffsieb abnehmen und die Verunreinigungen entfernen. Anschließend den Filtersieb- behälter in Kraftstoff auswaschen, Kraftstoffsieb kontrollieren und bei Be- schädigung austauschen. Danach wie- der richtig aufschrauben, um Kraftsstoff- austritt zu vermeiden. Motormäher 5400 Ausgabe 10.96...
- Seite 43 Ventilspiel einstellen. Auslaß- und Ein- der oberen Leerlastdrehzahl muß die laßventil 0,1 mm bei kaltem Motor. Wen- Reglerfeder wie Abb. eingehängt sein. den Sie sich hierzu an Ihre AGRIA- Falls hier eine Veränderung Fachwerkstatt! vorgenommen wird, erlischt der Garantieanspruch und die...
-
Seite 44: Wartung Und Pflege: 2-Takt-Motor
Zylinderkopf zusammen- beiten nur bei abgestelltem bauen. Zylinderkopfschrauben abwech- Motor und abgezogenem selnd mit 22 Nm festziehen. Wenden Sie Zündkerzenstecker durchführen! Bei sich hierzu an Ihre AGRIA-Fachwerk- Arbeiten an den Mähmessern Schutz- statt! handschuhe tragen! 2-Takt-Motor Reinigung des Kühlsystems Der Zweitakt-Motor wird durch das im Kraftstoffgemisch enthaltene Öl ge-... - Seite 45 Gasseilzug an der Klemm- schraube bzw. Stellschraube spielfrei einstellen. (Leerlaufdrehzahlen siehe 0,5 mm "Technische Angaben"). Wir empfehlen, die notwendige Einstel- lung von Ihrer AGRIA- Fachwerkstatt Kraftstoffanlage vornehmen zu lassen. Bei jeder Wartungsarbeit Kraftstoff- schlauch, Kraftstoffbehälter und Verga- Drehzahlregler ser auf Undichtigkeit kontrollieren, ggf.
-
Seite 46: Maschine
Schmutz in das Getriebe kommt Ölwechsel im Getriebe nach den er- sten 50 und dann jeweils nach 200 Be- triebsstunden in betriebswarmem Zu- stand vornehmen Dichtringe kontrollieren , ggf. erneu- Öl-Einfüllmenge u.-Qualität siehe "Technische Angaben” Motormäher 5400 Ausgabe 10.96... -
Seite 47: Wartung Und Pflege
Der Pendelanschlag ist jedoch individu- ell auf "Starrholm" (ohne Spalt) einstell- bar. Einstellung: Sechskantmuttern (2) lösen Anschlagpuffer (1) durch Verdrehen auf den obengenannten Spalt einstel- Sechskantmuttern wieder festziehen (kontern) 1 Kontermutter für Anschlagpuffer 2 Anschlagpuffer 3 Einstellmutter für Lenkholm-Zentral- verspannung Ausgabe 02.97 Motormäher 5400... -
Seite 48: Sicherheits-Schaltung
Formfeder (2) montieren tor selbsttätig zum Stillstand kommen Handhebel für Kupplung: elektrische Leitungen und Steckver- X = 3 - 5 mm (Kupplungsspiel) bindungen auf Zustand kontrollieren, ggf. austauschen Wenden Sie sich hierzu an Ihre AGRIA- Fachwerkstatt! Motormäher 5400 Ausgabe 10.96... -
Seite 49: Planeten-Mähtriebwerk
0,3 mm. Bei auftreten- schieht am besten durch die zuständi- dem Spiel von 0,5 mm muß eine der ge AGRIA-Vertretung, wobei es ratsam beiden Distanzplatten ersetzt werden. ist, auch gleich den Messerbalken mit- Im Wiederholungsfalle muß dies auf der zugeben. -
Seite 50: Schwingen-Mähtriebwerk
Bio-Schmierfett ter Schwingarme) des Mähmessers ge- ben. Auf saubere Fettqualität achten! Überschüssiges Fett entfernen. Ein Fettkragen soll an den Lager- stellen jedoch vorhanden sein; dieser schützt die Lagerstellen vor dem Eindringen von Pflanzen- säften und Wasser. Motormäher 5400 Ausgabe 10.96... -
Seite 51: Mähmesser Mit Messermitnehmer
Klemmschrauben festziehen (100 Nm) (c) bei gleichzeitigem Andruck der Messerhalter (h) in Pfeilrichtung (f) mit prüfen, ob Einstellung der Messer- einem langen Ringschlüssel sehr fest- führung erforderlich ist, ggf. Einstellung ziehen (70 Nm) vornehmen Ausgabe 02.97 Motormäher 5400... - Seite 52 (4) gelegt wurde l die schrägen Gleitflächen der Reibeplat- te (4) und Führungsleiste (2) sind parallel zueinander und haben ein Spiel (X) von 0,2 bis 1 mm Finger-Mähbalken Mähmesser Führungsleiste Messerhalter Reibeplatte Ausgleichplatte Stellschraube Stellschraube Motormäher 5400 Ausgabe 10.96...
- Seite 53 Schwinghebelführungen zu- sätzlich einmal nach ca. 1 Betriebsstunde abschmieren Kommunalmähbalken 1 Balkenklinge Anpreßkraft 2 Zapfenträger Federwaage 3 Mitnehmerhülse 4 Mitnehmerzapfen 5 Balkenrücken 7 Befestigungsschraube 8 Stellschraube 9 Lagerkörper 10 Spannhülse 11 Schmiernippel Ausgabe 02.97 Motormäher 5400...
-
Seite 54: Mähbalken
15.000 bis 20.000 min in Verbindung Schleifgrat mit Handstein abziehen mit einem topfförmigen Schleifstift mit einem Durchmesser von 25 mm und einer Länge von ca. 35 mm oder ein spezielles Schärfgerät. Untermesser Obermesser ESM-Universal- Kommunal-Mähbalken richtig geschliffen falsch geschliffen Motormäher 5400 Ausgabe 10.96... -
Seite 55: Allgemein, Reinigung
Mähwerk kurz in Be- trieb nehmen, damit das eingedrunge- ne Wasser herausgedrückt wird. An der Lagerstelle soll ein Fettkragen vorhan- den sein, dieser schützt die Lagerstelle vor dem Eindringen von Schmutz, Pflanzensäften und Wasser. Ausgabe 02.97 Motormäher 5400... -
Seite 56: Einlagerung
Kupp- b) Motor konservieren lungsschwierigkeiten infolge Korrosions- Kraftstoff vollständig ablassen oder bildung auftreten können. Kraftstoffstabilisator (AGRIA-Nr. 637 50) beimischen Anwendung: Kraftstoffbehälter volltan- ken, Korrosionsschutz- und Stabilisator- flüssigkeit in den Kraftstoffbehälter gie- ßen (Menge "OZ" reicht für 4 Ltr. Kraft- stoff), Motor ca. -
Seite 57: Schmierstoffe, Lacke,Verschleißteile
684 16 Dichtring (Motor-Ölmeßstab), für 4-Takt-Motor, Robin EH 25 009 16 Dichtring 16 x 22 x 1,5 (Getriebegehäuse-Ablaßschraube / Ölmeßstab) 604 79 Federwaage Ersatzteillisten: 997 022 Motormäher 5400 997 077 Robin Motoren 997 142 Rotax Motoren 997 062 Mähbalken Ausgabe 02.97... -
Seite 58: Elektro-Schaltplan
Schaltplan, Zubehör, Schmierplan Schaltplan 1 Motor 2 Magnetzündanlage 3 Motor-Aus-Schalter 4 Schalter im Kupplungshebel 5 Schalter im Sicherheits-Schalthebel Schmierplan mit Planeten-Mähtriebwerk mit Schwingen-Mähtriebwerk Motormäher 5400 Ausgabe 10.96... -
Seite 59: Zubehör Für Mähbalken
Zubehör für Mähbalken Laufsohle, Laufsohle, Paar: 5547 961 Paar: 5547 951 höhenverstellbar, starr, Öko, Öko, Schnitthöhe: Schnitthöhe: ca. 9 cm 3-12 cm Zusatzgewicht, Laufsohle, Paar: 5547 931 Paar: 713 22 verstellbar, Schnitthöhe bis ca. 5 cm Ausgabe 02.97 Motormäher 5400... -
Seite 60: Bezeichnung Der Teile
3 Vergaser 4 Kraftstoffhahn Bild E 1 Kraftstoffbehälterdeckel 2 Kraftstoffbehälter 3 Auspuff mit Berührungsschutz 4 Motoröl-Einfüllschraube mit Meßstab 5 Motor Typ-Bezeichnung und Motor-Nr. 6 Motor-Ablaßschraube 7 Motorschutzfuß 8 Kühlluftsieb 9 Reversierstarter 10 Starter-Handgriff 11 Zündkerze und Zündkerzenstecker Motormäher 5400 Ausgabe 10.96... - Seite 61 Ausgabe 02.97 Motormäher 5400...
-
Seite 62: Störungssuche Und Ihre Abhilfe
6. Störungssuche und ihre Abhilfe Sicherheitshinweise beachten! Störungen an der Maschine oder am Motor, welche einen größeren Eingriff erforderlich machen, immer durch Ihre AGRIA-Fachwerkstatt, welche über die erforderlichen Werkzeuge verfügt, beheben lassen. Ein unsachgemäßer Eingriff kann nur schaden. Störung mögliche Ursache... - Seite 63 Klingen des Ober- messers ein Klingen liegen - Klingen oder Messer verbogen, Geradheit der Messer prüfen, evtl. richten, nicht aufeinander Messerrücken verdreht bis auch die Klingen fluchten = Wenden Sie sich hierzu an Ihre AGRIA-Fachwerkstatt! Ausgabe 02.97 Motormäher 5400...
-
Seite 64: Rotax-Motor 232
4 Leerlaufdüse 5 Luftregulierschraube 6 Vergaser 7 Tupfer am Vergaser 8 Choke-Hebel 9 Motor-Typenschild 10 Ölbad-Luftfilter Bild G 12 Kraftstoffbehälterdeckel 13 Kraftstoffbehälter 14 Kraftstoffhähne (2 Stück) 15 Starter-Handgriff 16 Auspuff mit Berührungsschutz 17 Reversierstarter 18 Kühlluftsieb Motormäher 5400 Ausgabe 10.96... - Seite 65 Ausgabe 02.97 Motormäher 5400...
-
Seite 66: Kontroll- Und Wartungsübersicht
S = Position im Schmierplan W = Wartungsarbeiten von einer fachkundigen Werkstatt A = vor jeder Inbetriebnahme durchführbar B = nach jeder Reinigung F = Wartungsarbeiten sollten von Ihrer AGRIA- Fachwerkstatt vorgenommen werden * = nach 2 Jahren Motormäher 5400 Ausgabe 10.96... -
Seite 67: Konformitätserklärung
EG-Konformitätserklärung entsprechend der EG-Richtlinie AGRIA-Werke, GmbH D-74215 Möckmühl/Württ. erklären in alleiniger Verantwortung, daß das Produkt Motormäher 5400 auf das sich diese Erklärung bezieht, den einschlägigen grundlegeden Sicherheit- und Gesundheitsanforderungen der EG-Richtlinie 89/392/EWG und EMV-Richtlinie 89/336/EWG entspricht. Möckmühl, den 10.02.1997 Gregor Czaja Dipl.Ing. -
Seite 68: Qualität Aus Tradition - Made By Agria
Das Erfolgsprogramm Kommunaler AllShredd Balkenmäher Geräteträger Einradhacken Einachsschlepper Motorhacken Rasenmäher Vertikutierer Kombigeräte ® Qualität aus Tradition - made by AGRIA Für Service und schnelle Ersatzteillieferung sorgt Ihr AGRIA-Fachhändler: AGRIA-Werke GmbH, D-74215 Möckmühl/Württ., Tel. (06298) 39-0, Fax (06298) 39111...
