PROZESSAUTOMATION
HANDBUCH

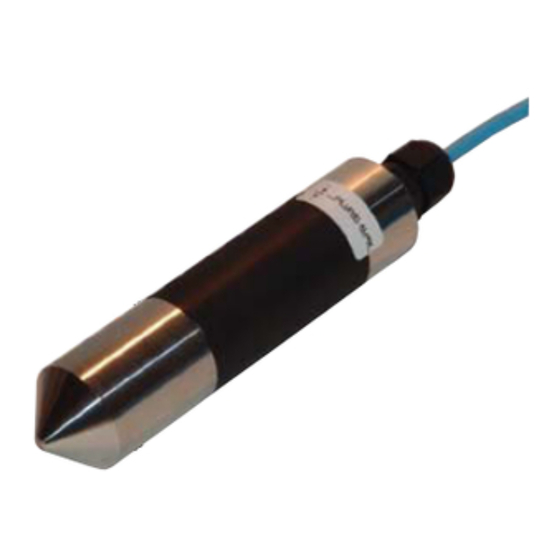

Fettschichtsensor
KVF-F
ISO9001

Werbung

loading

Inhaltszusammenfassung für Pepperl+Fuchs KVF-F

  • Seite 1 PROZESSAUTOMATION HANDBUCH Fettschichtsensor KVF-F ISO9001...
  • Seite 2 Fettschichtsensor KVF-F Es gelten die Allgemeinen Lieferbedingungen für Erzeugnisse und Leistungen der Elektroindustrie, herausgegeben vom Zentralverband Elektroindustrie (ZVEI) e.V. in ihrer neusten Fassung sowie die Ergänzungsklausel: "Erweiterter Eigentumsvorbehalt".
  • Seite 3 Produktprogramm ..................6 Aufbau und Abmessungen................7 3 Installation ................8 Montage der Sensoren in der Fettabscheideranlage ........8 Montage des Fettschichtsensors KVF-F .............10 Anschluss des Sensors ................12 4 Betrieb ................13 Entleeren (Entsorgen) des Behälters ............13 5 Wartung und Reparatur ........... 14 Funktionsprüfung ..................14...
  • Seite 4 EG-Baumusterprüfbescheinigungen sind ein integraler Bestandteil dieses Dokumentes. Das Datenblatt enthält die elektrischen Daten der EG-Baumusterprüfbescheinigung. Diese Dokumente finden Sie auf www.pepperl-fuchs.com oder wenden Sie sich an Ihren lokalen Pepperl+Fuchs-Vertreter. Verwendete Symbole Sicherheitsrelevante Symbole Gefahr! Dieses Zeichen warnt vor einer unmittelbar drohenden Gefahr.
  • Seite 5 Alle Produkte wurden unter Beachtung geltender europäischer Normen und Richtlinien entwickelt und gefertigt. Hinweis! Eine Konformitätserklärung kann beim Hersteller angefordert werden. Der Hersteller des Produktes, die Pepperl+Fuchs GmbH in 68307 Mannheim, besitzt ein zertifiziertes Qualitätssicherungssystem gemäß ISO 9001. ISO9001 Bestimmungsgemäße Verwendung Der Fettschichtsensor KVF-F (nachfolgend Sensor genannt) ist ein Hängesensor...
  • Seite 6 Fettschichtsensor KVF-F Sicherheit Lieferung, Transport und Lagerung Überprüfen Sie Verpackung und Inhalt auf Beschädigung. Überprüfen Sie den Lieferumfang auf Vollständigkeit und Richtigkeit. Bewahren sie die Originalverpackung auf. Das Gerät sollte immer in der Originalverpackung eingelagert oder transportiert werden. Lagern sie das Gerät immer in trockener und sauberer Umgebung. Beachten sie die zulässige Lagertemperatur (siehe Datenblatt).
  • Seite 7 Fettschichtsensor KVF-F Sicherheit Entsorgung Die Geräte und das Verpackungsmaterial müssen entsprechend den einschlägigen Gesetzen und Vorschriften im jeweiligen Land entsorgt werden. In den Geräten sind keine Batterien enthalten, die getrennt entsorgt werden müssten. 1.10 Angewandte Normen und Richtlinien EN 61000-6-4:2007...
  • Seite 8 Fettschichtsensor KVF-F Produktspezifikationen Produktspezifikationen Funktion In den Sensor ist ein elektronischer Kreislauf eingebaut, der über einen Oszillatorkreis ein schwaches HF-Signal aussendet, das sich je nach dem ändert, ob das Sensorelement von Flüssigkeit oder Fett umschlossen ist. Der Sensor wird hängend und in Flüssigkeit eingetaucht montiert.
  • Seite 9 Fettschichtsensor KVF-F Produktspezifikationen Aufbau und Abmessungen Fettschichtsensor KVF-F Ø31.6 Abbildung 2.1 Unterer Teil mit Laserbeschriftung Zwischenstück Oberer Teil Kabel Schrumpfschlauch Schaltpunkt DE - 7...
  • Seite 10 Fettschichtsensor KVF-F Installation Installation Montage der Sensoren in der Fettabscheideranlage Lesen Sie das Kapitel Sicherheit und besonders den Abschnitt Installation und Inbetriebnahme (siehe Kapitel 1.6) vor der Montage des Sensors. Entfernen Sie nicht das Typenschild. Warnung! Kurzschlussgefahr Verletzungen und Beschädigung des Gerätes können bei Arbeiten unter Spannung auftreten.
  • Seite 11 Fettschichtsensor KVF-F Installation Öl-/Benzinabscheider können aus unterschiedlichen Materialien bestehen. Wir empfehlen Ihnen daher die folgenden Befestigungsmöglichkeiten als Aufhängevorrichtung: Verwenden Sie für die Befestigung in Betonbehältern z. B. das Befestigungsset NVO5-B. Siehe Abbildung unten. Verwenden Sie für die Befestigung in Behältern aus anderen Materialien, z.
  • Seite 12 Fettschichtsensor KVF-F Installation Montage des Fettschichtsensors KVF-F Der Sensor muss bei regulärem Flüssigkeitspegel (Nullwasserlinie) einige Zentimeter in die Flüssigkeit eingetaucht sein. Wie weit die Eintauchtiefe gewählt wird, hängt vom Typ der Fettabscheideranlage, von der Konstruktion, von der Kapazität und von der Höhe der maximalen Fettschichtdicke ab.
  • Seite 13 Fettschichtsensor KVF-F Installation Abbildung 3.2 Montage des Fettschichtsensors Fettschichtsensor KVF-F Schrumpfschlauch Luft Fett Wasser Nullwasserlinie Schaltpunkt Sensor Alarmgrenze (maximale Fettschichtdicke) DE - 11...
  • Seite 14 Fettschichtsensor KVF-F Installation Anschluss des Sensors Lesen Sie das Kapitel Sicherheit und besonders den Abschnitt Installation und Inbetriebnahme (siehe Kapitel 1.6) vor Anschluss des Sensors. Warnung! Kurzschlussgefahr Verletzungen und Beschädigung des Gerätes können bei Arbeiten unter Spannung auftreten. Trennen Sie vor Arbeiten am Gerät immer zuerst die Versorgungsspannung.
  • Seite 15 Fettschichtsensor KVF-F Betrieb Betrieb Entleeren (Entsorgen) des Behälters Der Sensor ist ein empfindliches Bauteil. Beachten Sie deshalb beim Entleeren (Entsorgen) den folgenden Sicherheitshinweis: Vorsicht! Störung oder Schaden durch mechanische Beanspruchung des Sensors. Bei Nichtbeachtung ist die Sicherheit und Funktion des Sensors oder des gesamten Alarmsystems nicht gewährleistet.
  • Seite 16 Fettschichtsensor KVF-F Wartung und Reparatur Wartung und Reparatur Funktionsprüfung Häufigkeit der Prüfung Der Sensor ist wartungsfrei. Um jedoch die einwandfreie Funktion des gesamten Alarmsystems zu gewährleisten, prüfen Sie die Funktion des Sensors mindestens einmal jährlich, unter erschwerten Umgebungsbedingungen öfter. Prüfung des Normalzustandes 1.
  • Seite 17 Fettschichtsensor KVF-F Störungsbeseitigung Störungsbeseitigung Sensorpflege Vorsicht! Störung oder Fehlalarm durch verschmutzten Sensor Ein stark verschmutzter Sensor kann Fehlalarm auslösen oder unter Umständen keinen Alarm auslösen. Reinigen und trocknen Sie den Sensor beim Entleeren/Entsorgen des Öl- /Benzinabscheiders oder des Behälters. Reinigen Sie den Sensor nicht mit ätzenden Flüssigkeiten.
  • Seite 18 Fettschichtsensor KVF-F Technische Daten Technische Daten Fettschichtsensor KVF-F Versorgung Bemessungsspannung 13 V DC Umgebungsbedingungen Umgebungstemperatur -20 °C ... 60 °C (253 K ... 333 K) Mechanische Daten Schutzart IP68 Anschluss Kabel Material Edelstahl Kabel Masse ca. 520 g Abmessungen 31,6 mm x 138 mm...
  • Seite 19 PROZESSAUTOMATION – PROTECTING YOUR PROCESS Zentrale weltweit Pepperl+Fuchs GmbH 68307 Mannheim Germany · Tel. +49 621 776-0 E-mail: info@de.pepperl-fuchs.com Ihren Ansprechpartner vor Ort finden Sie unter www.pepperl-fuchs.com/contact www.pepperl-fuchs.com Änderungen vorbehalten Copyright PEPPERL+FUCHS • Printed in Germany 266860 DOCT-2421A 04/2014...
