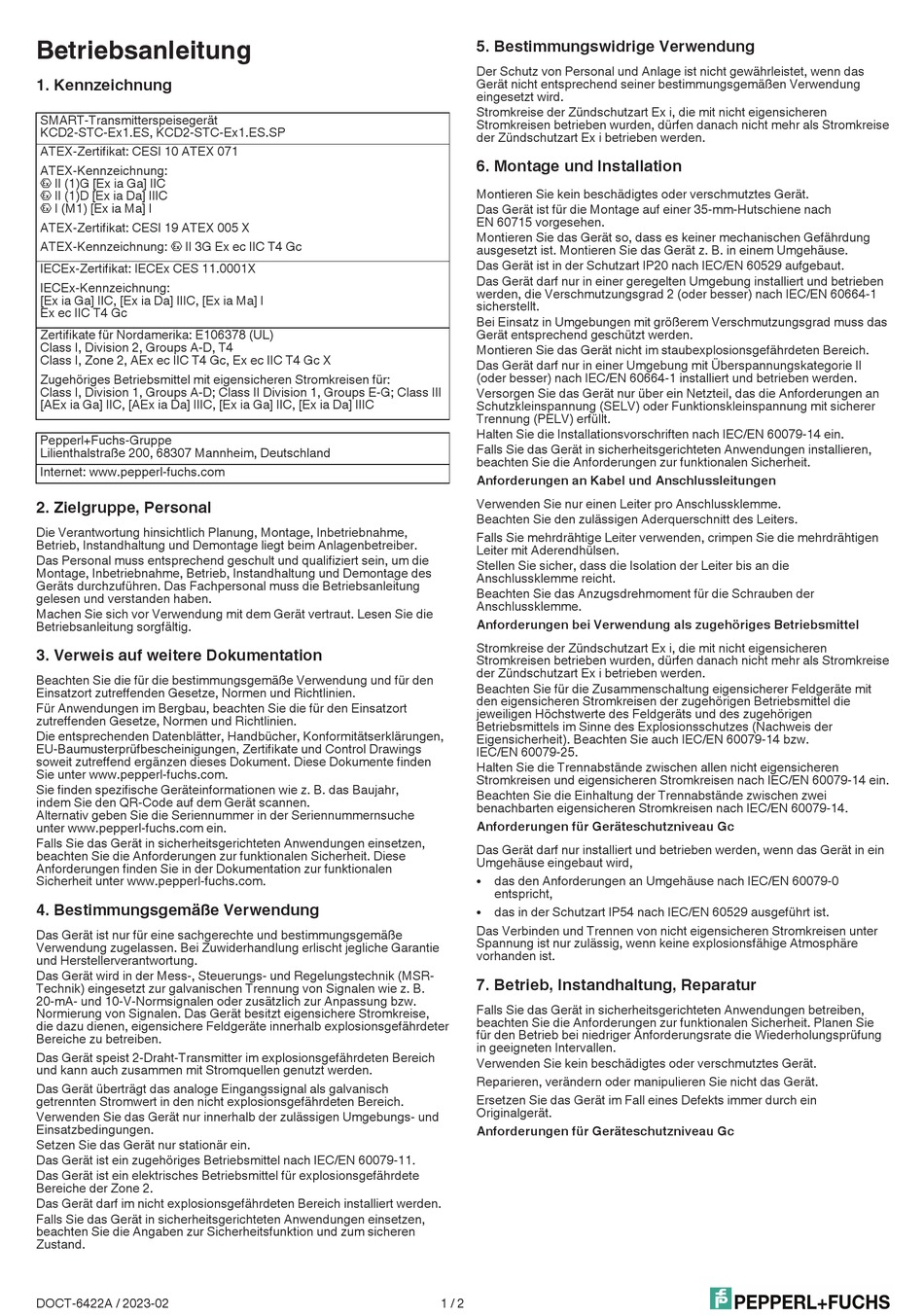

Betriebsanleitung
1. Kennzeichnung

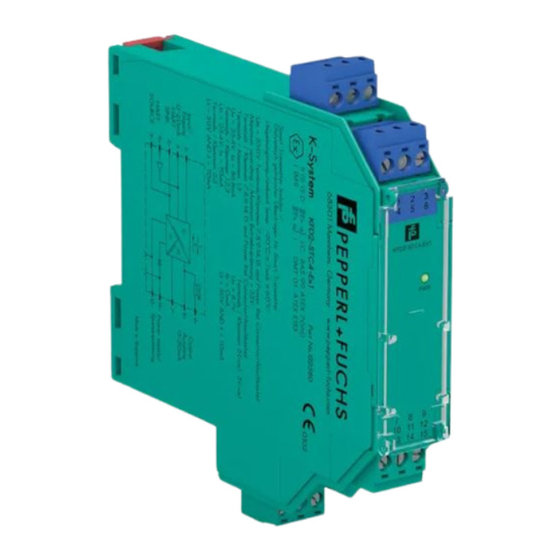

SMART-Transmitterspeisegerät
KCD2-STC-Ex1.ES, KCD2-STC-Ex1.ES.SP
ATEX-Zertifikat: CESI 10 ATEX 071
ATEX-Kennzeichnung:
1 II (1)G [Ex ia Ga] IIC
1 II (1)D [Ex ia Da] IIIC
1 I (M1) [Ex ia Ma] I
ATEX-Zertifikat: CESI 19 ATEX 005 X
ATEX-Kennzeichnung: 1 II 3G Ex ec IIC T4 Gc
IECEx-Zertifikat: IECEx CES 11.0001X
IECEx-Kennzeichnung:
[Ex ia Ga] IIC, [Ex ia Da] IIIC, [Ex ia Ma] I
Ex ec IIC T4 Gc
Zertifikate für Nordamerika: E106378 (UL)
Class I, Division 2, Groups A-D, T4
Class I, Zone 2, AEx ec IIC T4 Gc, Ex ec IIC T4 Gc X
Zugehöriges Betriebsmittel mit eigensicheren Stromkreisen für:
Class I, Division 1, Groups A-D; Class II Division 1, Groups E-G; Class III
[AEx ia Ga] IIC, [AEx ia Da] IIIC, [Ex ia Ga] IIC, [Ex ia Da] IIIC
Pepperl+Fuchs-Gruppe
Lilienthalstraße 200, 68307 Mannheim, Deutschland
Internet: www.pepperl-fuchs.com
2. Zielgruppe, Personal
Die Verantwortung hinsichtlich Planung, Montage, Inbetriebnahme,
Betrieb, Instandhaltung und Demontage liegt beim Anlagenbetreiber.
Das Personal muss entsprechend geschult und qualifiziert sein, um die
Montage, Inbetriebnahme, Betrieb, Instandhaltung und Demontage des
Geräts durchzuführen. Das Fachpersonal muss die Betriebsanleitung
gelesen und verstanden haben.
Machen Sie sich vor Verwendung mit dem Gerät vertraut. Lesen Sie die
Betriebsanleitung sorgfältig.
3. Verweis auf weitere Dokumentation
Beachten Sie die für die bestimmungsgemäße Verwendung und für den
Einsatzort zutreffenden Gesetze, Normen und Richtlinien.
Für Anwendungen im Bergbau, beachten Sie die für den Einsatzort
zutreffenden Gesetze, Normen und Richtlinien.
Die entsprechenden Datenblätter, Handbücher, Konformitätserklärungen,
EU-Baumusterprüfbescheinigungen, Zertifikate und Control Drawings
soweit zutreffend ergänzen dieses Dokument. Diese Dokumente finden
Sie unter www.pepperl-fuchs.com.
Sie finden spezifische Geräteinformationen wie z. B. das Baujahr,
indem Sie den QR-Code auf dem Gerät scannen.
Alternativ geben Sie die Seriennummer in der Seriennummernsuche
unter www.pepperl-fuchs.com ein.
Falls Sie das Gerät in sicherheitsgerichteten Anwendungen einsetzen,
beachten Sie die Anforderungen zur funktionalen Sicherheit. Diese
Anforderungen finden Sie in der Dokumentation zur funktionalen
Sicherheit unter www.pepperl-fuchs.com.
4. Bestimmungsgemäße Verwendung
Das Gerät ist nur für eine sachgerechte und bestimmungsgemäße
Verwendung zugelassen. Bei Zuwiderhandlung erlischt jegliche Garantie
und Herstellerverantwortung.
Das Gerät wird in der Mess-, Steuerungs- und Regelungstechnik (MSR-
Technik) eingesetzt zur galvanischen Trennung von Signalen wie z. B.
20-mA- und 10-V-Normsignalen oder zusätzlich zur Anpassung bzw.
Normierung von Signalen. Das Gerät besitzt eigensichere Stromkreise,
die dazu dienen, eigensichere Feldgeräte innerhalb explosionsgefährdeter
Bereiche zu betreiben.
Das Gerät speist 2-Draht-Transmitter im explosionsgefährdeten Bereich
und kann auch zusammen mit Stromquellen genutzt werden.
Das Gerät überträgt das analoge Eingangssignal als galvanisch
getrennten Stromwert in den nicht explosionsgefährdeten Bereich.
Verwenden Sie das Gerät nur innerhalb der zulässigen Umgebungs- und
Einsatzbedingungen.
Setzen Sie das Gerät nur stationär ein.
Das Gerät ist ein zugehöriges Betriebsmittel nach IEC/EN 60079-11.
Das Gerät ist ein elektrisches Betriebsmittel für explosionsgefährdete
Bereiche der Zone 2.
Das Gerät darf im nicht explosionsgefährdeten Bereich installiert werden.
Falls Sie das Gerät in sicherheitsgerichteten Anwendungen einsetzen,
beachten Sie die Angaben zur Sicherheitsfunktion und zum sicheren
Zustand.
DOCT-6422A / 2023-02
5. Bestimmungswidrige Verwendung
Der Schutz von Personal und Anlage ist nicht gewährleistet, wenn das
Gerät nicht entsprechend seiner bestimmungsgemäßen Verwendung
eingesetzt wird.
Stromkreise der Zündschutzart Ex i, die mit nicht eigensicheren
Stromkreisen betrieben wurden, dürfen danach nicht mehr als Stromkreise
der Zündschutzart Ex i betrieben werden.
6. Montage und Installation
Montieren Sie kein beschädigtes oder verschmutztes Gerät.
Das Gerät ist für die Montage auf einer 35-mm-Hutschiene nach
EN 60715 vorgesehen.
Montieren Sie das Gerät so, dass es keiner mechanischen Gefährdung
ausgesetzt ist. Montieren Sie das Gerät z. B. in einem Umgehäuse.
Das Gerät ist in der Schutzart IP20 nach IEC/EN 60529 aufgebaut.
Das Gerät darf nur in einer geregelten Umgebung installiert und betrieben
werden, die Verschmutzungsgrad 2 (oder besser) nach IEC/EN 60664-1
sicherstellt.
Bei Einsatz in Umgebungen mit größerem Verschmutzungsgrad muss das
Gerät entsprechend geschützt werden.
Montieren Sie das Gerät nicht im staubexplosionsgefährdeten Bereich.
Das Gerät darf nur in einer Umgebung mit Überspannungskategorie II
(oder besser) nach IEC/EN 60664-1 installiert und betrieben werden.
Versorgen Sie das Gerät nur über ein Netzteil, das die Anforderungen an
Schutzkleinspannung (SELV) oder Funktionskleinspannung mit sicherer
Trennung (PELV) erfüllt.
Halten Sie die Installationsvorschriften nach IEC/EN 60079-14 ein.
Falls Sie das Gerät in sicherheitsgerichteten Anwendungen installieren,
beachten Sie die Anforderungen zur funktionalen Sicherheit.
Anforderungen an Kabel und Anschlussleitungen
Verwenden Sie nur einen Leiter pro Anschlussklemme.
Beachten Sie den zulässigen Aderquerschnitt des Leiters.
Falls Sie mehrdrähtige Leiter verwenden, crimpen Sie die mehrdrähtigen
Leiter mit Aderendhülsen.
Stellen Sie sicher, dass die Isolation der Leiter bis an die
Anschlussklemme reicht.
Beachten Sie das Anzugsdrehmoment für die Schrauben der
Anschlussklemme.
Anforderungen bei Verwendung als zugehöriges Betriebsmittel
Stromkreise der Zündschutzart Ex i, die mit nicht eigensicheren
Stromkreisen betrieben wurden, dürfen danach nicht mehr als Stromkreise
der Zündschutzart Ex i betrieben werden.
Beachten Sie für die Zusammenschaltung eigensicherer Feldgeräte mit
den eigensicheren Stromkreisen der zugehörigen Betriebsmittel die
jeweiligen Höchstwerte des Feldgeräts und des zugehörigen
Betriebsmittels im Sinne des Explosionsschutzes (Nachweis der
Eigensicherheit). Beachten Sie auch IEC/EN 60079-14 bzw.
IEC/EN 60079-25.
Halten Sie die Trennabstände zwischen allen nicht eigensicheren
Stromkreisen und eigensicheren Stromkreisen nach IEC/EN 60079-14 ein.
Beachten Sie die Einhaltung der Trennabstände zwischen zwei
benachbarten eigensicheren Stromkreisen nach IEC/EN 60079-14.
Anforderungen für Geräteschutzniveau Gc
Das Gerät darf nur installiert und betrieben werden, wenn das Gerät in ein
Umgehäuse eingebaut wird,
das den Anforderungen an Umgehäuse nach IEC/EN 60079-0
l
entspricht,
das in der Schutzart IP54 nach IEC/EN 60529 ausgeführt ist.
l
Das Verbinden und Trennen von nicht eigensicheren Stromkreisen unter
Spannung ist nur zulässig, wenn keine explosionsfähige Atmosphäre
vorhanden ist.
7. Betrieb, Instandhaltung, Reparatur
Falls Sie das Gerät in sicherheitsgerichteten Anwendungen betreiben,
beachten Sie die Anforderungen zur funktionalen Sicherheit. Planen Sie
für den Betrieb bei niedriger Anforderungsrate die Wiederholungsprüfung
in geeigneten Intervallen.
Verwenden Sie kein beschädigtes oder verschmutztes Gerät.
Reparieren, verändern oder manipulieren Sie nicht das Gerät.
Ersetzen Sie das Gerät im Fall eines Defekts immer durch ein
Originalgerät.
Anforderungen für Geräteschutzniveau Gc
