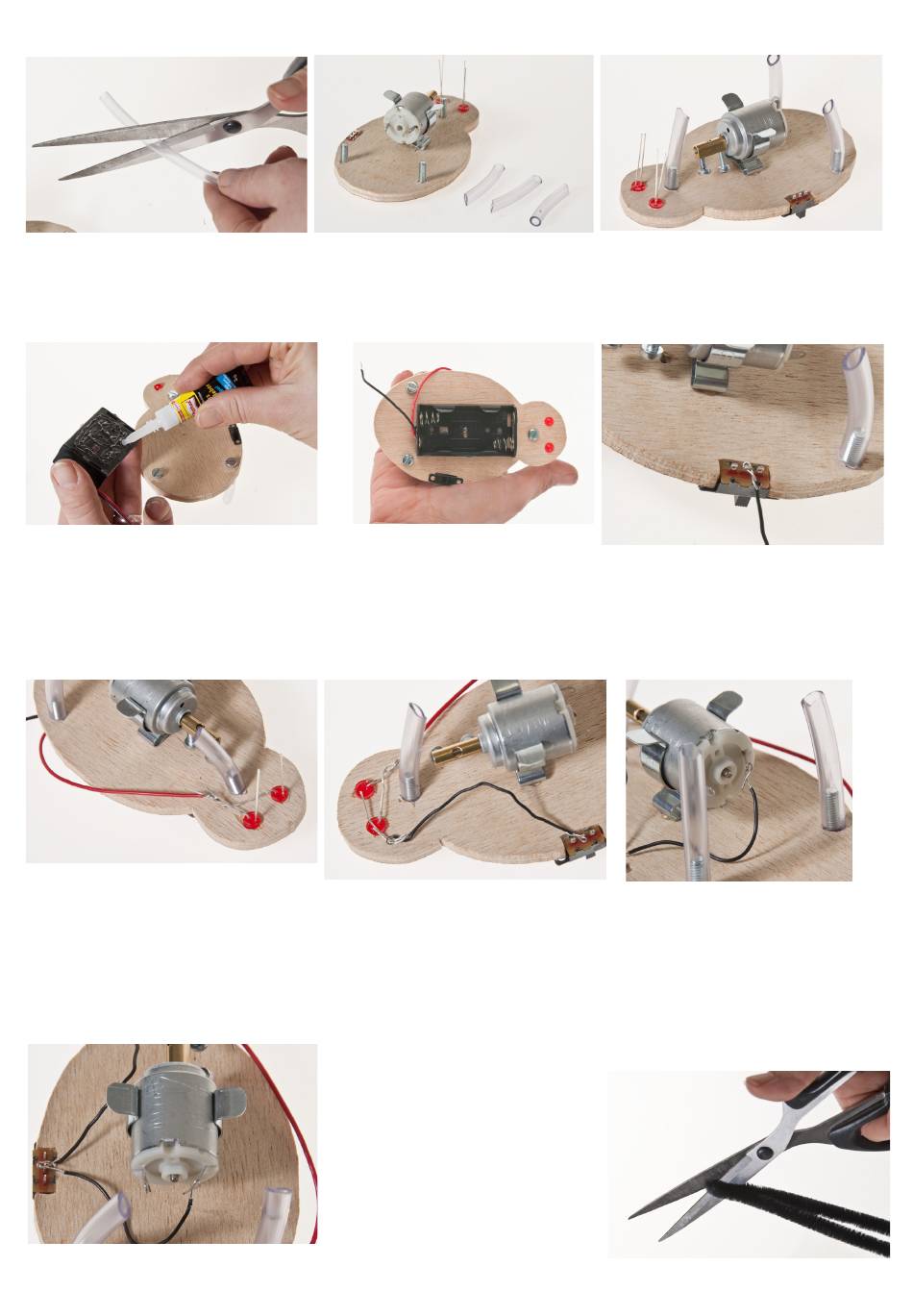

11. Vom PVC-Schlauch (3) drei ca. 40 mm lange Stücke abschneiden und diese an
einem Ende mit der Schere ca. 45° abschrägen.
13. Den Batteriehalter mit Alleskleber
einstreichen (siehe Abbildung).
16. Das rote Kabel des Batterieclips von der
Oberseite zur Unterseite führen und mit
den Anoden beider LEDs verbinden.
Hierzu die 3 Kabel miteinander verzwir-
beln.
D109829#1
BAUANLEITUNG
14. Den Batteriehalter (4) mittig auf die
Oberseite der Spinne aufkleben.
17. Das am Schiebeschalter angeschlos-
sene Kabel mit den beiden Kathoden
der LEDs verbinden.
Hinweis:
Darauf achten, dass sich die Anoden und
Kathoden nicht berühren.
19. Das Kabel vom Motor (6) zum
19
Mikroschiebeschalter (5) führen und
ebenso mit dem mittleren Pol des
Schiebeschalters verbinden.
20. Zwei Biegeplüschstreifen in der Mit-
te knicken und mit Hilfe einer Schere
durchschneiden (siehe Abbildung
rechts.)
12. Die Schlauch-Stücke auf die Zylinder-
kopfschrauben, wie in der Abbildung
ersichtlich, aufstecken. Sollten diese
zu locker sitzen, vorher jeweils ein
Stück Klebeband um die Schraube
wickeln.
15. Ein ca. 80mm langes Stück vom
Schaltdraht abschneiden und die
beiden Enden abisolieren. Eines der
Enden am mittleren Anschluss des
Mikroschiebeschalters anschließen.
18. Ein 40-50 mm langes Stück vom
Schalt-Y-Draht (8) abschneiden, die
Enden abisolieren und ein Ende mit
dem Minus-Pol des Motors verbin-
den.
Hinweis:
Der Plus-Pol am Motor (6) ist durch
einen eingeprägten Punkt unter dem
Pol gekennzeichnet.
20
3
