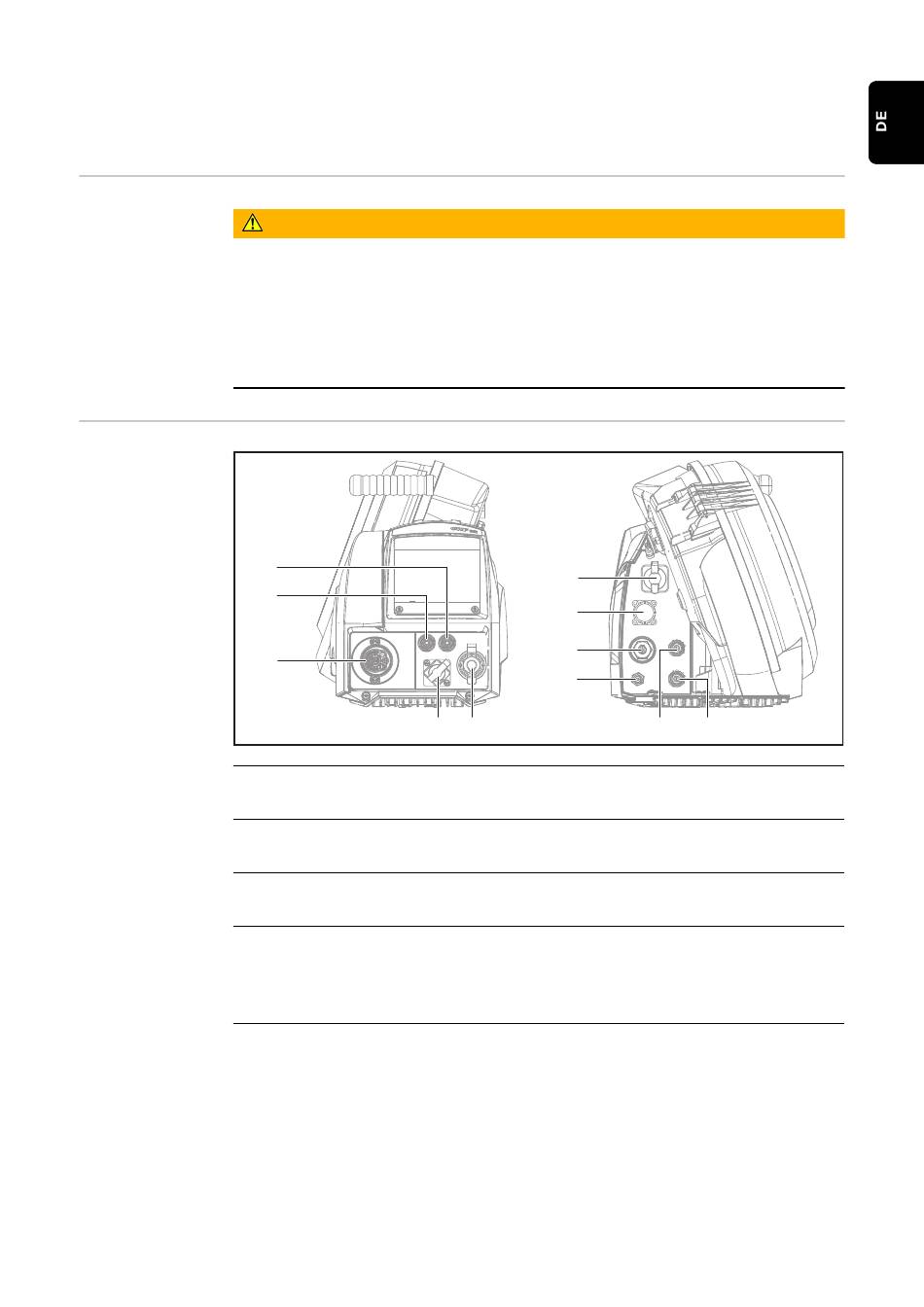

Bedienelemente, Anschlüsse und mechanische
Komponenten
Sicherheit
Gefahr durch Fehlbedienung und fehlerhaft durchgeführte Arbeiten.
Schwere Personen- und Sachschäden können die Folge sein.
▶
▶
▶
Vorderseite,
Rückseite
(1)
(2)
(1)
(2)
(3)
(4)
WARNUNG!
Alle in diesem Dokument beschriebenen Arbeiten und Funktionen dürfen
nur von technisch geschultem Fachpersonal ausgeführt werden.
Dieses Dokument vollständig lesen und verstehen.
Sämtliche Sicherheitsvorschriften und Benutzerdokumentationen dieses
Gerätes und aller Systemkomponenten lesen und verstehen.
(3)
(4) (5)
Anschluss Kühlmittel-Rücklauf (rot)
Option *
Anschluss Kühlmittel-Vorlauf (blau)
Option *
Anschluss Drahtzuführung
FSC-T Anschluss
Anschluss TMC
Option *
standardisierte Anschlussbuchse für Systemerweiterungen (beispielswei-
se Fernbedienung, JobMaster-Brenner, ...)
(6)
(7)
(8)
(9)
(10)
(11)
19
