Linke Seite, Un-
terseite

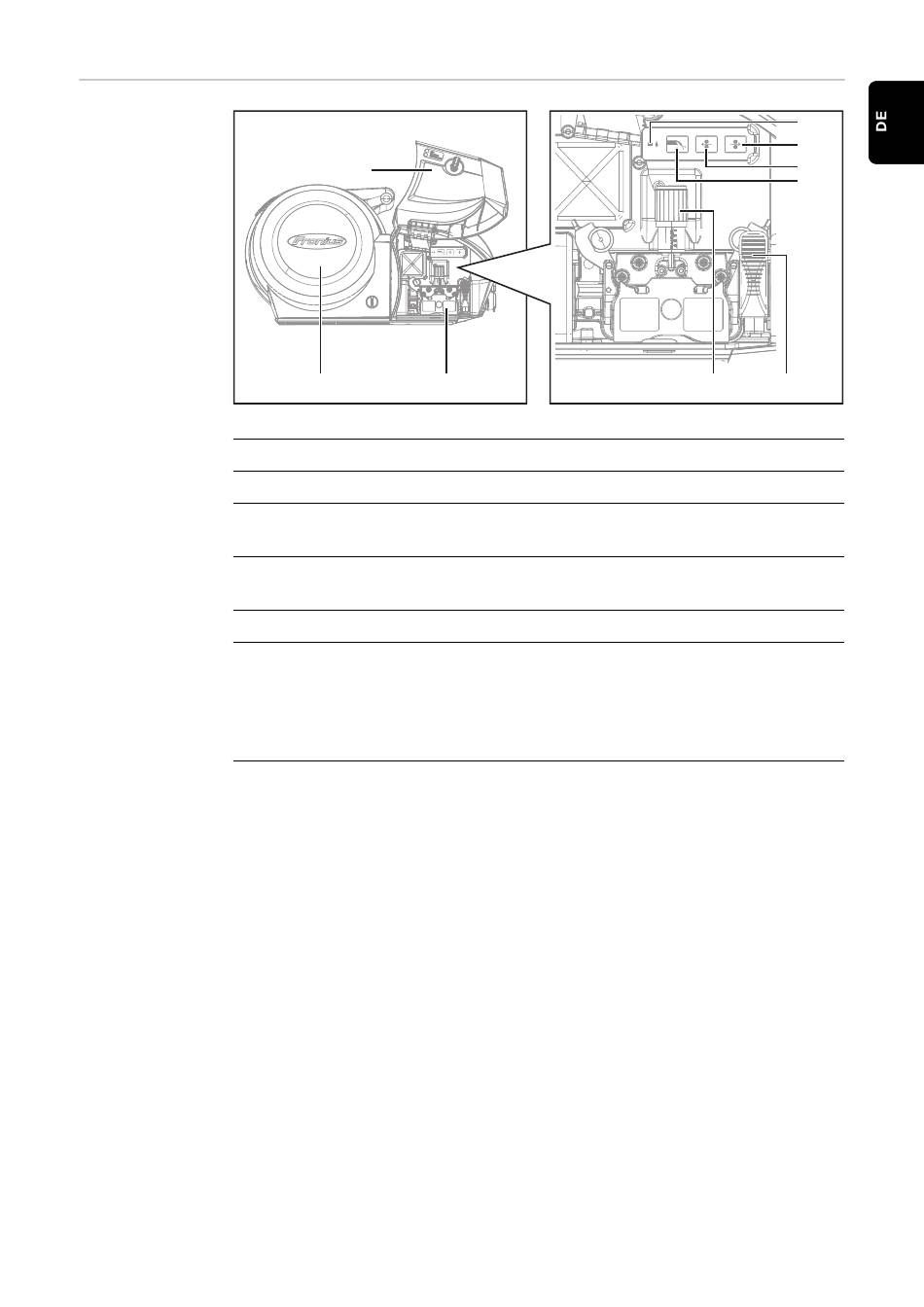

CWF 25i - linke Seite
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(2)
(1)
(3)
Drahtspulen-Abdeckung
Abdeckung Drahtantrieb
4-Rollen Drahtantrieb
mit roter Schutzabdeckung
Druckhebel
zum Einstellen des Anpressdruckes
Klemmhebel
Taste Gasprüfen
zum Einstellen der benötigten Gasmenge am Druckminderer
Nach Drücken der Taste Gasprüfen strömt für 30 s Gas aus. Durch noch-
maliges Drücken wird der Vorgang vorzeitig beendet.
Taste Drahtrücklauf
Gas- und stromloses Zurückziehen des Schweißdrahtes
Für das Zurückziehen des Schweißdrahtes stehen 2 Varianten zur
Verfügung:
Variante 1
Schweißdraht mit der voreingestellten Drahtrücklauf-Geschwindigkeit
zurückziehen:
Taste Drahtrücklauf dauerhaft gedrückt halten
-
nach dem Drücken der Taste Drahtrücklauf wird der Schweißdraht 1
mm (0.039 in.) zurückgezogen
-
nach einer kurzen Pause setzt der Drahtvorschub das Zurückziehen
des Schweißdrahtes fort - bleibt die Taste Drahtrücklauf gedrückt,
erhöht sich die Geschwindigkeit jede weitere Sekunde um 10 m/min
(393.70 ipm) bis zur voreingestellten Drahtrücklauf-Geschwindigkeit
Variante 2
Schweißdraht in 1 mm-Schritten (0.039 in.-Schritten) zurückziehen - Tas-
te Drahtrücklauf immer für weniger als 1 Sekunde drücken (antippen)
(9)
(8)
(7)
(6)
(4)
(5)
21
