7. IGM
Wärmebildkamera-Bedienung
TM
7.1 IGM
(Infrarotgesteuerte Messhilfe) Grundlagen
Im Wärmebildmodus kann der Benutzer eine anvisierte Oberflächentemperatur messen.
Das DM166 ermittelt die Temperatur, indem es die von der zu prüfenden Fläche
ausgehende Energie erfasst. Das DM166 'sieht' das Wärmebild des Prüfbereichs auf die
selbe Art wie eine speziell für diesen Zweck vorgesehene Wärmebildkamera. Ausführliche
Informationen finden Sie in
Der DM166 Laserpointer und das Display-Fadenkreuz erleichtern das Anvisieren.
Drücken Sie die Taste IGM, um die Wärmebildkamera zu öffnen. In Abb. 7-1, ist das
Messgerät auf die Farbpalette EISEN eingestellt. Drücken Sie kurz den Knopf
Palette/Emissionsgrad
Drücken Sie lang auf den Emissionsgrad-Knopf, um das Emissionsgrad-Menü zu öffnen.
Drücken Sie im Emissionsgrad-Knopf, um zur gewünschten Einstellungen zu gelangen
und drücken und halten Sie anschließend Emissionsgrad-Knopf, um das Menü zu
verlassen. Siehe auch Abschnitt
7.1.1 Beschreibung Wärmebildanzeige (Beziehen Sie sich für die unten aufgeführte
1. Die Messung der Oberflächentemperatur ist die Temperatur der Stelle. Die Abbildung
der Indikatoren bei der Stabilisierung der
Aussagen der Temperatur.
2. DMM Messdaten
3. Fadenkreuz zum Anvisieren von bestimmten
Stellen
4. Wärmebildrahmen
5. Symbolbereich
7.1.2 Bedienung der Wärmebildkamera
1. Stellen Sie den Funktionsschalter auf eine beliebige Position.
2. Drücken Sie die Taste IGM, um die Wärmebildkamera auf ON stellen. Erneut kurz
drücken, um den gesamten Text und die Symbole vom Bild zu löschen. Erneut kurz
drücken, um den Wärmebild-Modus zu verlassen.
3. Mit dem Imager schalte das Objektiv (die Rückseite des Zählers) auf das Ziel ein.
4. Das Display zeigt die Messtemperatur für den anvisierten Bereich oben links an.
5. Benutzen Sie den Laserpointer und das Display-Fadenkreuz zum Anvisieren.
Drücken und halten Sie den Laserknopf, um den Pointer zu benutzen und lassen
Sie den Knopf los, um den Laser auszuschalten.
FLIR DM166 BEDIENUNGSANLEITUNG
Abschnitt 7.4, Infrarot-Energie und Wärmebild –
um andere Farben auszuwählen.
7.3, Emissionsgradfaktoren für gängige Materialien.
24
Übersicht.
Liste auf Abb. 7-1 )

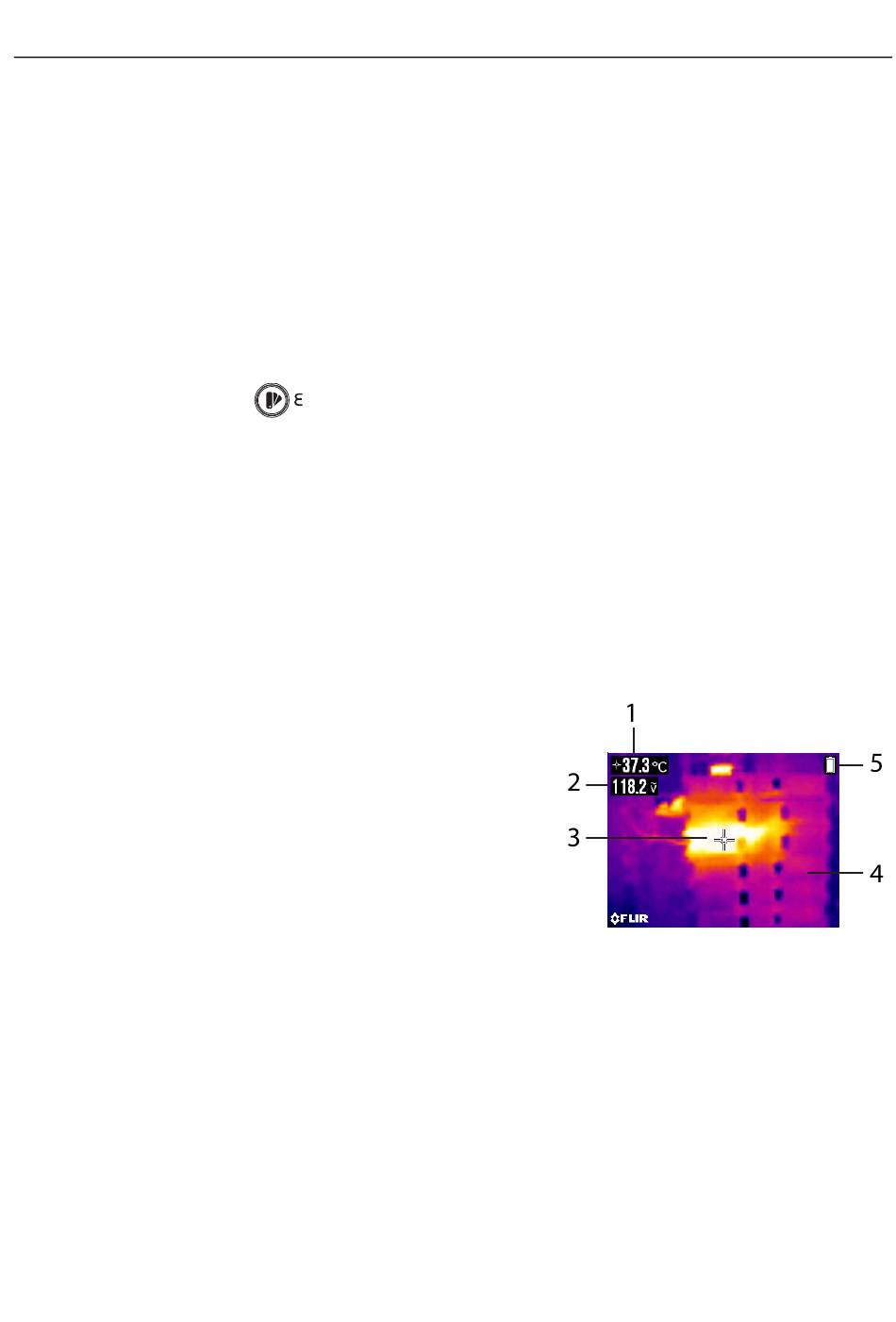

Abb. 7-1 Beispiel IGM Anzeige
Dokument-ID: DM166-de-DE_AA
