6.15.2 Flex-Stromzangen-Adapter Strom- und Frequenzmessungen
Verbinden Sie einen FLIR Flex-Zangendapter (z. B. Modelle TA72 oder TA74) oder
andere Zangenadapter mit dem DM166, um aktuelle Messwerte wie unten
aufgeführt anzuzeigen.
1. Drehen Sie den Funktionsschalter auf die
2. Schließen Sie einen Zangenadapter an, wie in Abb. 6-10 dargestellt.
3. Stellen Sie den Bereich des Flex-Zangenadapters so ein, dass er dem Bereich
des DM166 entspricht.
4. Drücken Sie kurz die RANGE Taste, um den Bereich für den DM166 auszuwählen
(1, 10 oder 100 mv/A, wie unten links auf dem DM166 Display angezeigt).
5. Bedienen Sie die Flex-Stromzange (oder einen anderen Stromzangen-Adapter)
wie in der mit dem Stromzangenmessgerät oder einem anderen Adapter
mitgelieferten Bedienungsanleitung beschrieben.
6. Lesen Sie den Strommesswert der Flex-Zange auf dem LCD-Display des DM166
ab. Wenn 'OL' angezeigt wird, liegt das gemessene Signal außerhalb des
Kapazitätsbereichs des Messgeräts. Beenden Sie in diesem Fall die Messung
sofort und überprüfen Sie den Anwendungsbereich.
7. Drücken Sie kurz die HOLD- Taste, um eine Messung auf dem Display zu
einzufrieren/freizugeben.
8. Um den Frequenzwert für den gemessenen Strom zu sehen, drücken Sie lang
den Hz Knopf. Lange Taste drücken, um zur aktuellen Messanzeige
zurückzukehren.
FLIR DM166 BEDIENUNGSANLEITUNG

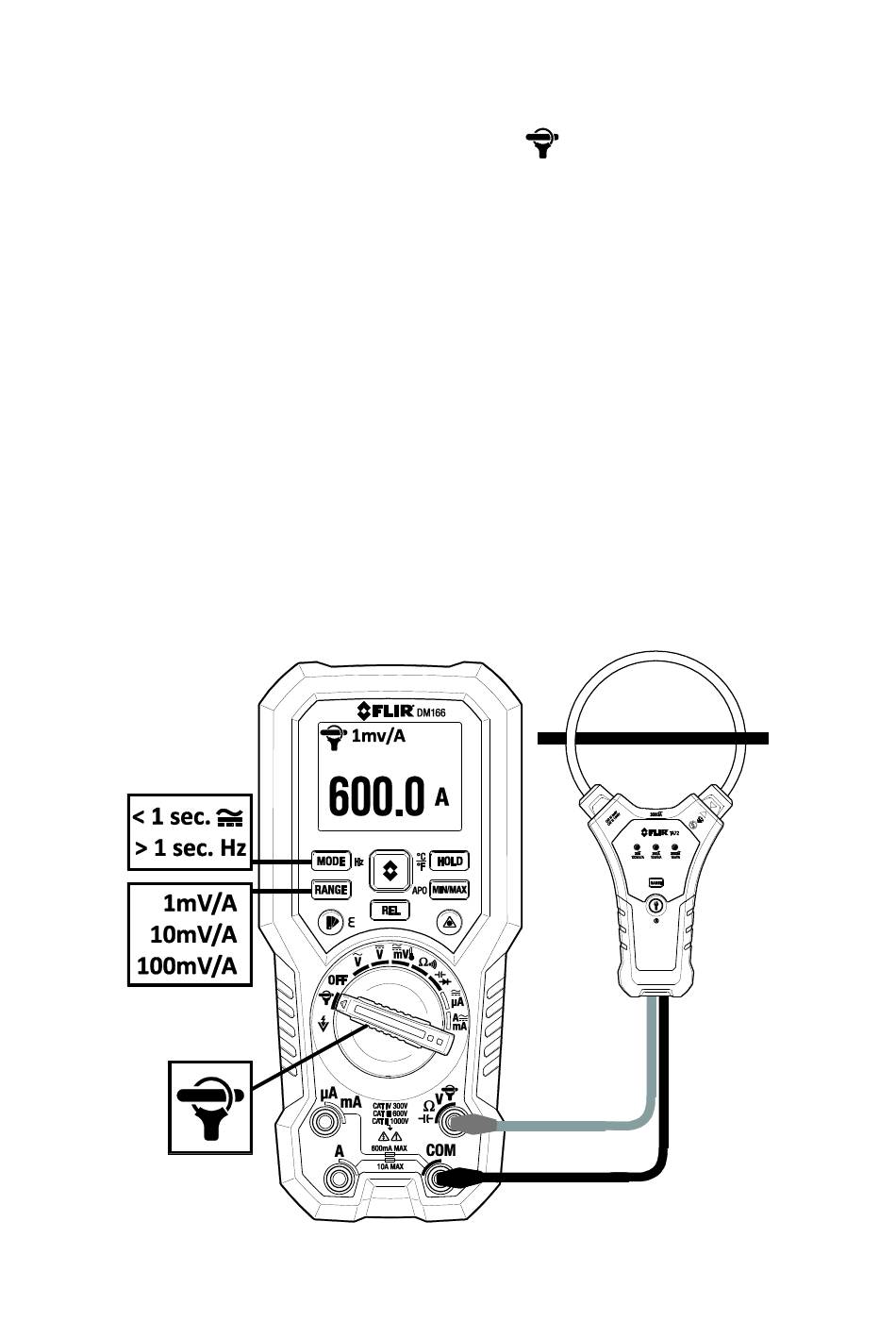

Fig. 6-10 Anwendung eines FLEX-Zangenadapters
Position.
23
