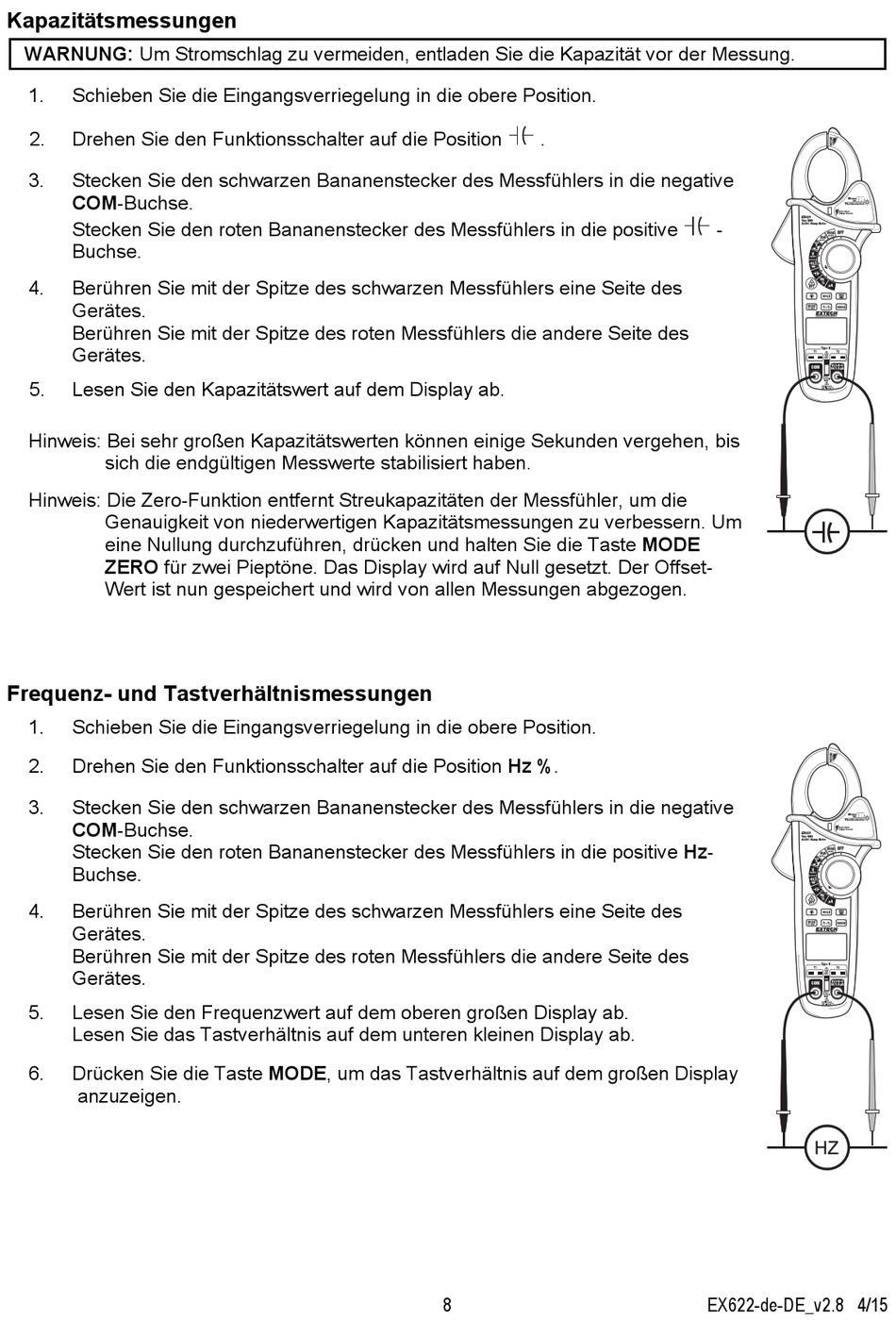

Kapazitätsmessungen
WARNUNG: Um Stromschlag zu vermeiden, entladen Sie die Kapazität vor der Messung.
1.
Schieben Sie die Eingangsverriegelung in die obere Position.
2.
Drehen Sie den Funktionsschalter auf die Position
3.
Stecken Sie den schwarzen Bananenstecker des Messfühlers in die negative
COM-Buchse.
Stecken Sie den roten Bananenstecker des Messfühlers in die positive
Buchse.
4.
Berühren Sie mit der Spitze des schwarzen Messfühlers eine Seite des
Gerätes.
Berühren Sie mit der Spitze des roten Messfühlers die andere Seite des
Gerätes.
5.
Lesen Sie den Kapazitätswert auf dem Display ab.
Hinweis: Bei sehr großen Kapazitätswerten können einige Sekunden vergehen, bis
sich die endgültigen Messwerte stabilisiert haben.
Hinweis: Die Zero-Funktion entfernt Streukapazitäten der Messfühler, um die
Genauigkeit von niederwertigen Kapazitätsmessungen zu verbessern. Um
eine Nullung durchzuführen, drücken und halten Sie die Taste MODE
ZERO für zwei Pieptöne. Das Display wird auf Null gesetzt. Der Offset-
Wert ist nun gespeichert und wird von allen Messungen abgezogen.
Frequenz- und Tastverhältnismessungen
1.
Schieben Sie die Eingangsverriegelung in die obere Position.
2.
Drehen Sie den Funktionsschalter auf die Position Hz %.
3.
Stecken Sie den schwarzen Bananenstecker des Messfühlers in die negative
COM-Buchse.
Stecken Sie den roten Bananenstecker des Messfühlers in die positive Hz-
Buchse.
4.
Berühren Sie mit der Spitze des schwarzen Messfühlers eine Seite des
Gerätes.
Berühren Sie mit der Spitze des roten Messfühlers die andere Seite des
Gerätes.
5.
Lesen Sie den Frequenzwert auf dem oberen großen Display ab.
Lesen Sie das Tastverhältnis auf dem unteren kleinen Display ab.
6.
Drücken Sie die Taste MODE, um das Tastverhältnis auf dem großen Display
anzuzeigen.
.
8
-
EX622-de-DE_v2.8 4/15
