Pos. Symbol
1
2
3
4
5
6
7
•
Schutzgasflasche in die dafür vorgesehene Flaschenaufnahme stellen.
•
Schutzgasflasche mit Sicherungskette sichern.
•
Druckminderer an Gasflaschenventil gasdicht festschrauben.
•
Gasschlauch am Druckminderer gasdicht festschrauben.
099-004968-EW500
27.09.2011
Beschreibung
0
Anschlussnippel G¼"
Schutzgasanschluss vom Druckminderer
Sicherungselemente für Schutzgasflasche (Gurt / Kette)
Aufnahme Schutzgasflasche
Gasflaschenventil
Ausgangsseite Druckminderer
Druckminderer
Schutzgasflasche
Aufbau und Funktion

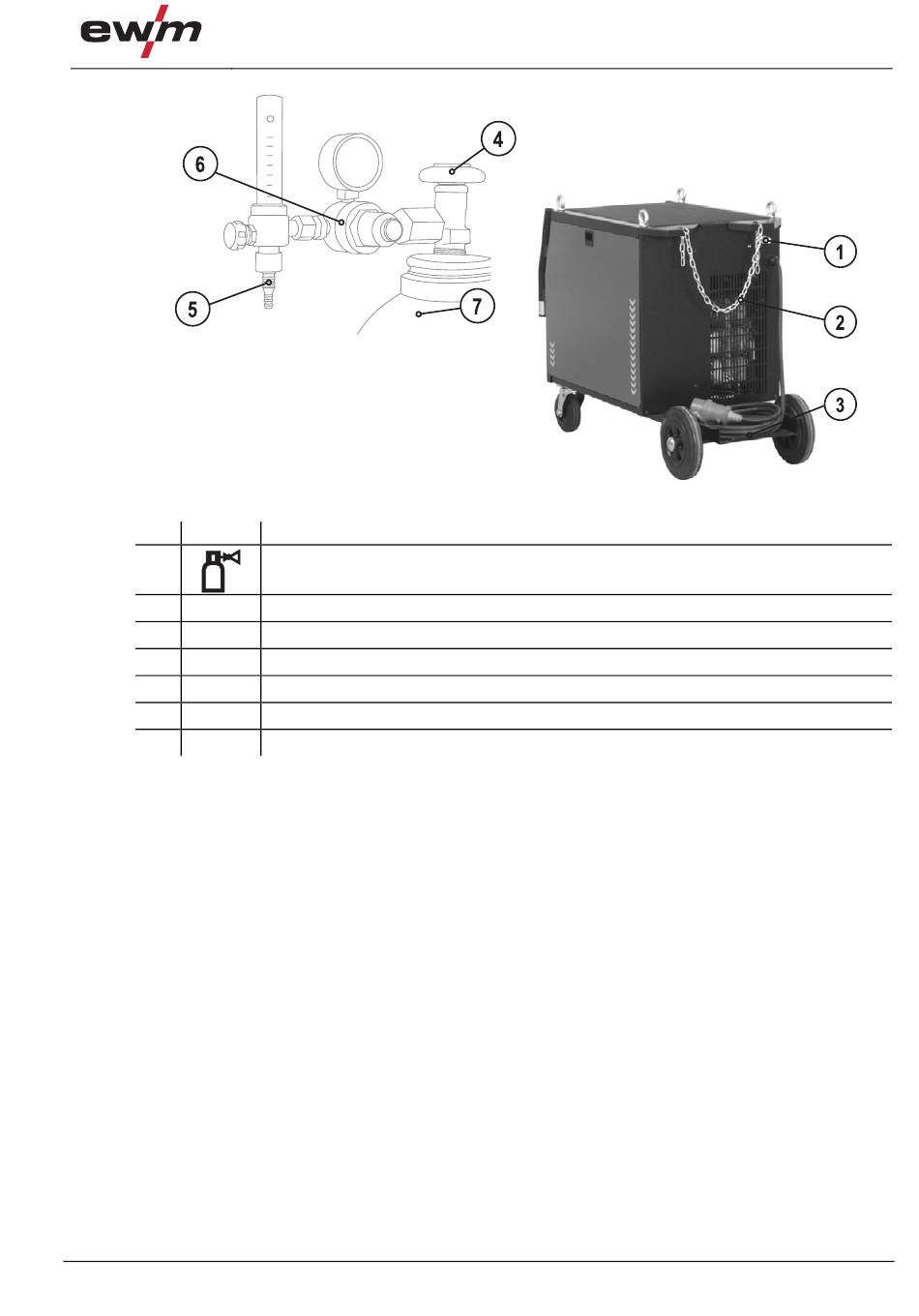

Abbildung 5-3
Schutzgasversorgung
37
