Gerätebeschreibung - Schnellübersicht

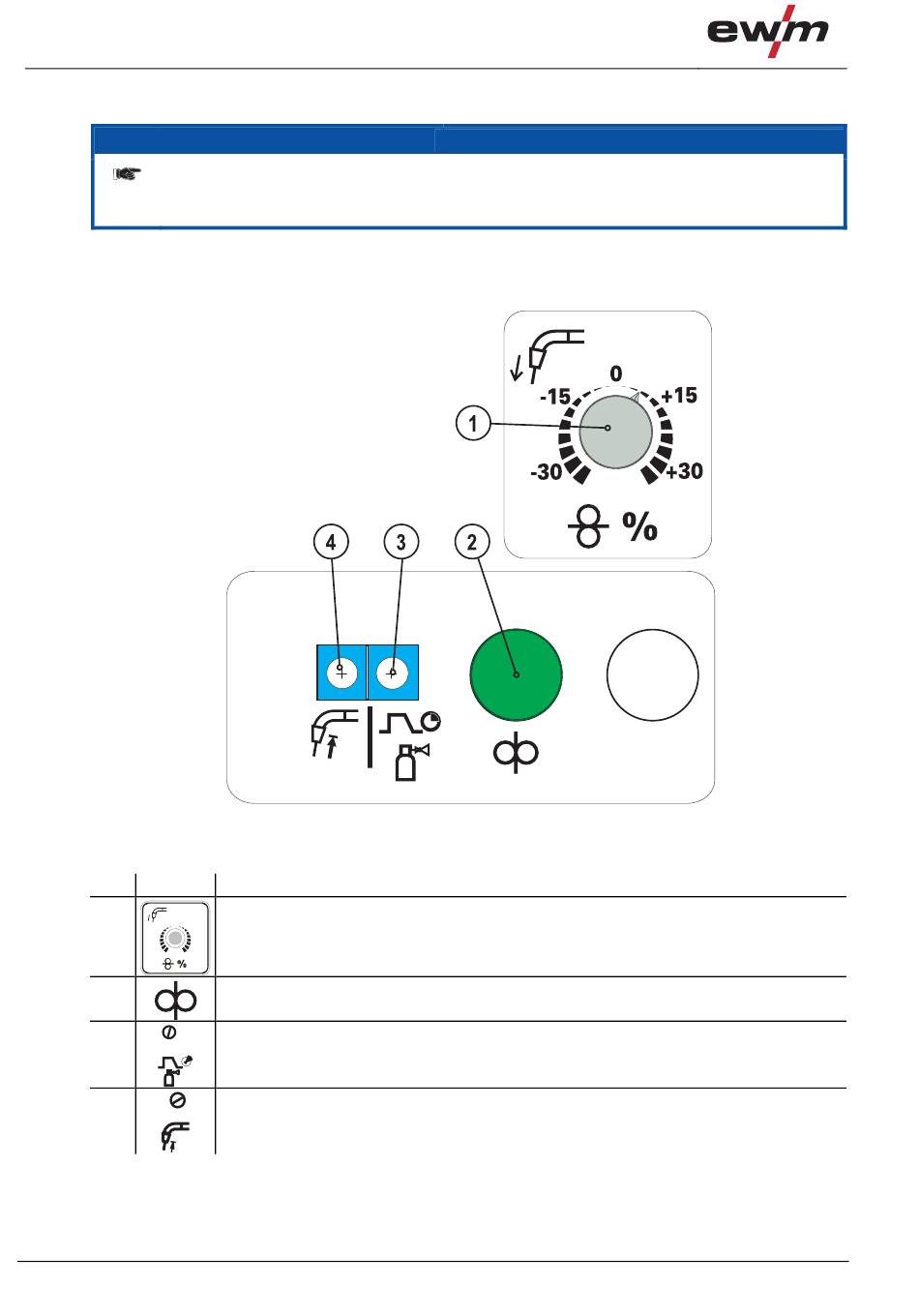

Gerätesteuerung - Bedienelemente
4.3.1.1
Interne Bedienelemente
Im Beschreibungstext wird die maximal mögliche Gerätekonfiguration aufgeführt.
Ggf. muss die Option der Anschlussmöglichkeit nachgerüstet werden (siehe Kapitel
Zubehör).
•
Rechte Abdeckung des Gerätes entriegeln.
•
Abdeckung nach vorne kippen, anschließend nach oben abnehmen.
Im Gerät finden sich weitere Bedienelemente zur Parametereinstellung.
Alle Angaben in Prozent beziehen sich auf die in den Kennlinien gespeicherten Werte.
Pos. Symbol
1
0
+15
-15
-30
+30
2
3
4
18
Beschreibung
0
Drehknopf, Drahteinschleichen (Option)
+/- 30 %
Taster, Drahteinfädeln
Stromloses Drahteinfädeln
Trimmer, Gasnachströmzeit
Einstellbereich 0,2 bis 10 s
Trimmer, Drahtrückbrand
+/- 50 %
HINWEIS
Abbildung 4-4
099-004968-EW500
27.09.2011
