4
Gerätebeschreibung - Schnellübersicht
4.1
Frontansicht
Pos. Symbol
1
2
3
4
5
6
7
8
9
10
11
12
099-004968-EW500
27.09.2011
Gerätebeschreibung - Schnellübersicht
Beschreibung
0
Kranöse
Transportgriff
Signalleuchte, Funktionsstörung
Leuchtet bei Übertemperatur
Hauptschalter, Gerät Ein/Aus
Stufenschalter Schweißspannung
Einstellung der Schweißspannung
Eintrittsöffnung Kühlluft
Anschlussbuchse, Werkstückleitung
Drosselanzapfung „hart"
Anschlussbuchse, Werkstückleitung
Drosselanzapfung „mittel"
Transportrollen, Lenkrollen
Transportrollen, Bockrollen
Gerätesteuerung
siehe Kapitel „Gerätesteuerung - Bedienelemente"
Schweißbrennerzentralanschluss (Euro)
Schweißstrom, Schutzgas und Brennertaster integriert

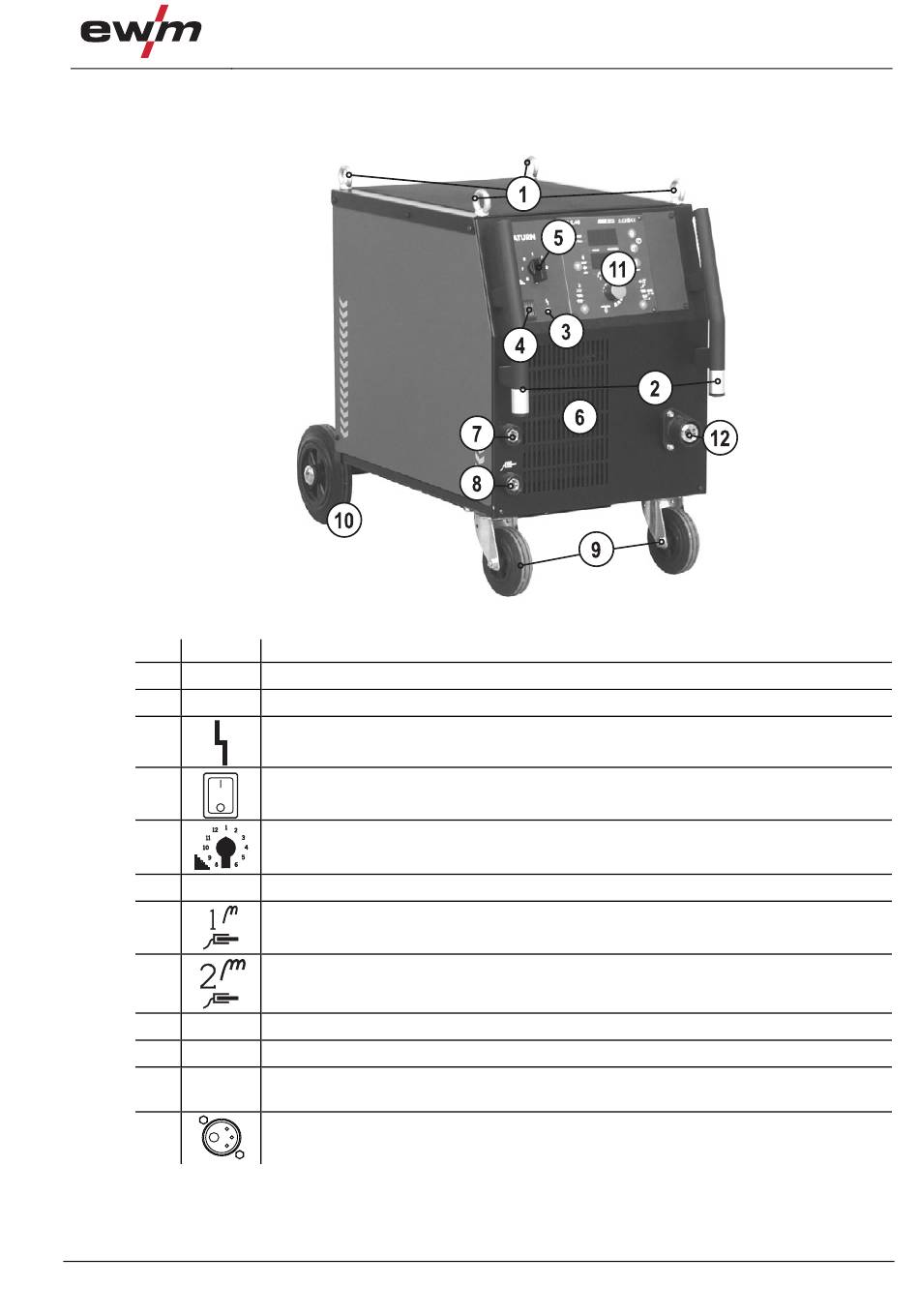

Abbildung 4-1
Frontansicht
15
