5.6

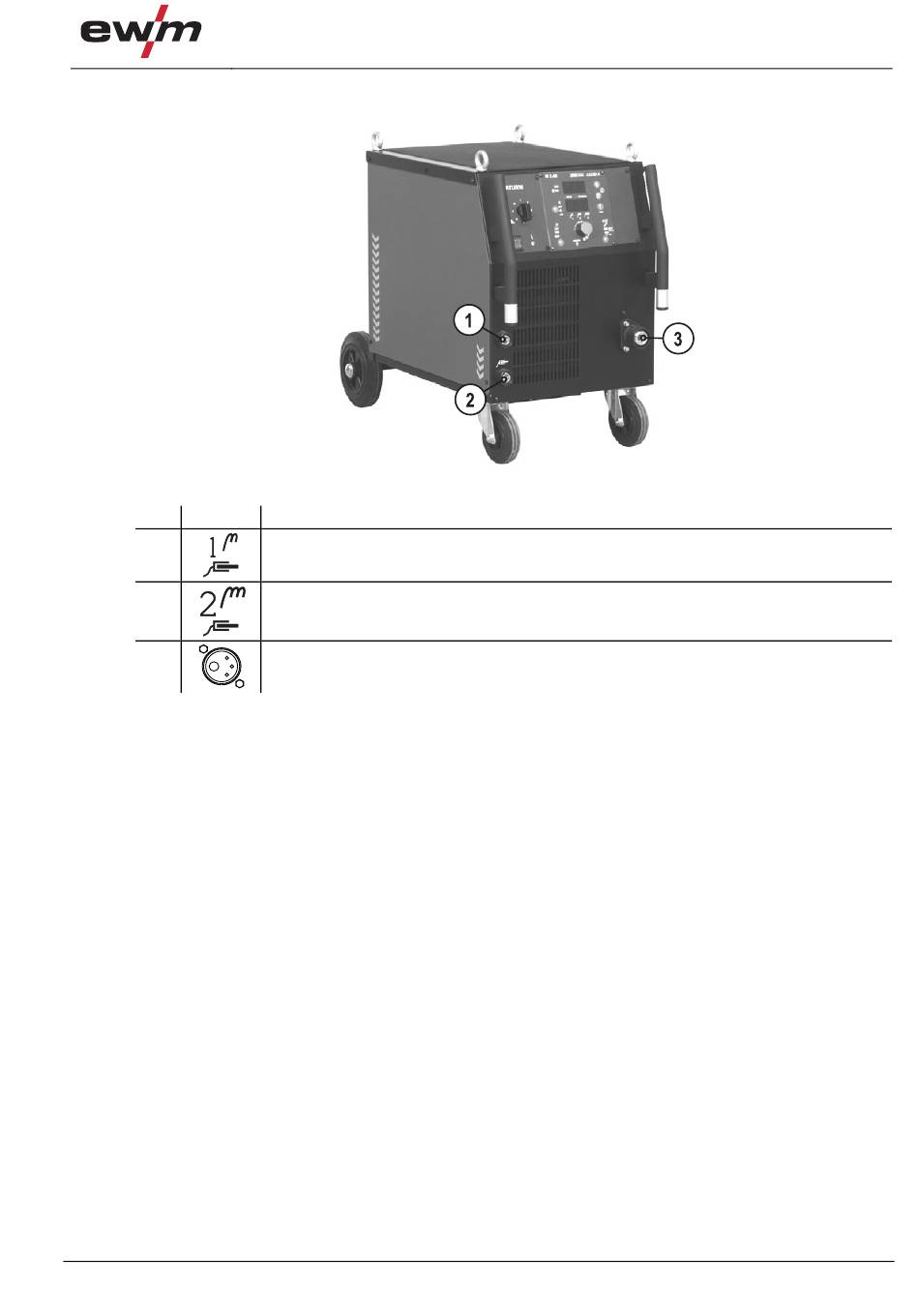

Anschluss Schweißbrenner und Werkstückleitung
Pos. Symbol
1
2
3
•
Zentralstecker des Schweißbrenners in den Zentralanschluss einführen und mit Überwurfmutter
verschrauben.
•
Kabelstecker der Werkstückleitung in die Anschlussbuchse Werkstückleitung 1 oder 2 (je nach
Anwendung, bzw. verwendetem Schutzgas) einstecken und durch Rechtsdrehung verriegeln.
099-004968-EW500
27.09.2011
Beschreibung
0
Anschlussbuchse, Werkstückleitung
Drosselanzapfung „hart"
Anschlussbuchse, Werkstückleitung
Drosselanzapfung „mittel"
Schweißbrennerzentralanschluss (Euro)
Schweißstrom, Schutzgas und Brennertaster integriert
Aufbau und Funktion
Anschluss Schweißbrenner und Werkstückleitung
Abbildung 5-2
35
