STIEBEL ELTRON LWZ 303 i Bedienung Und Installation Seite 26

installation
geräteBeschreiBung

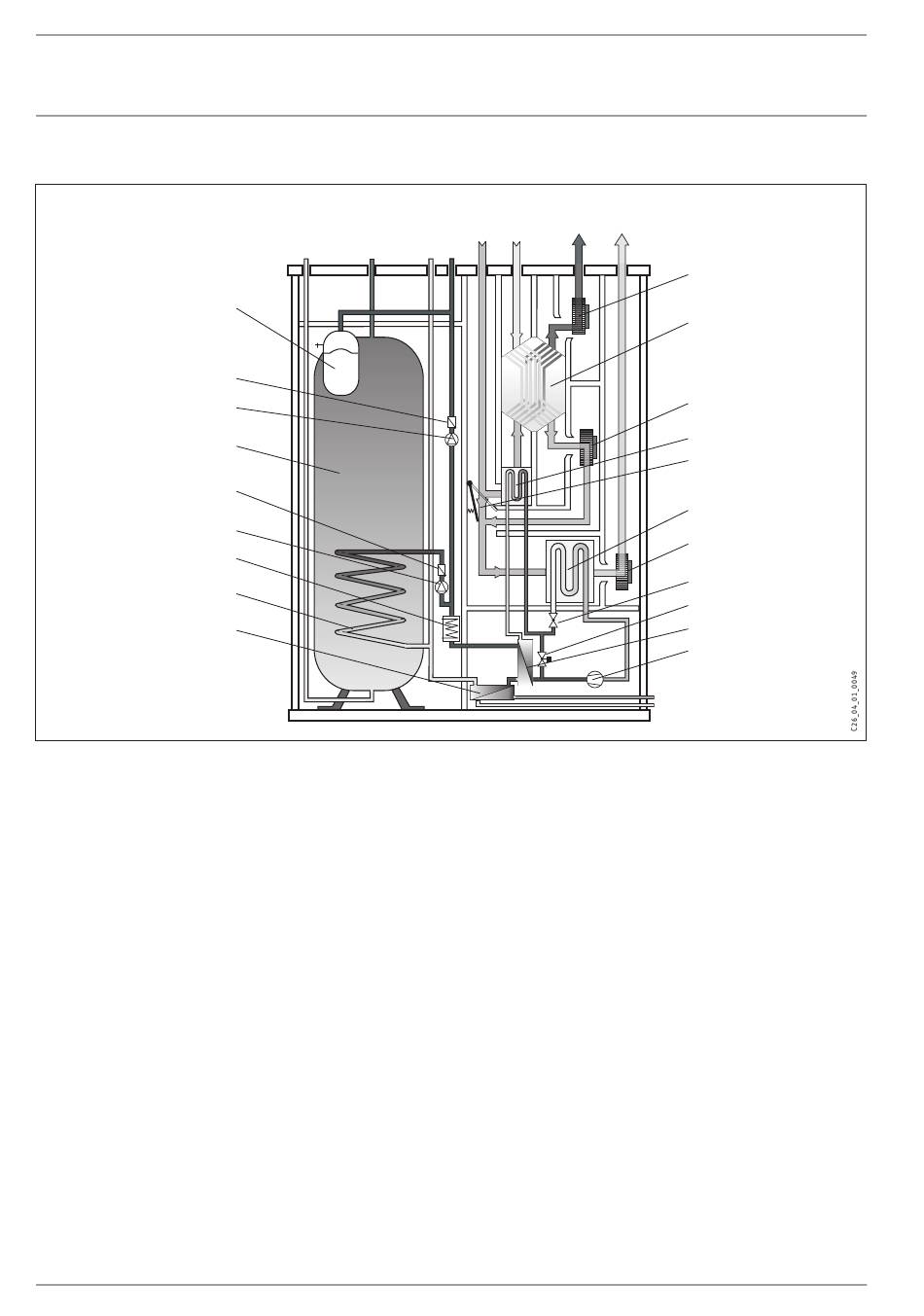

8.4 Funktionsschema
Funktionsschema
14*
* nur LWZ 303 SOL und LWZ 403 SOL
1 Zuluftlüfter
2 Kreuz-Gegenstrom-Wärmeaustauscher
3 Abluftlüfter
4 Wärmeaustauscher (Luftvorwärmer)
5 Rückschlagklappe
6 Verdampfer
7 Fortluftlüfter
8 Expansionsventil
9 Heat Pipe-Magnetventil
10 Verflüssiger
11 Verdichter
12 *Solareintritt
13 *Solaraustritt
14 *Solar-Wärmeaustauscher
15 Warmwasser-Wärmeaustauscher
16 elektrische Nacherwärmung
17 Speicherladepumpe
18 Rückschlagklappe
19 200 l - Speicher
20 umwälzpumpe
21 Rückschlagklappe
22 Ausdehnungsgefäß
23 Kaltwasser
24 Warmwasser
26 | lwZ i | lwZ sol
23 24
22
21
20
19
18
17
16
15
27 28 29
25 26
25 Heizungsrücklauf
26 Heizungsvorlauf
27 Außenluft
28 Abluft
29 Zuluft
30 Fortluft
30
1
2
3
4*
5
6
7
8
9*
10
11
12*
13*
