Prozessdatenbelegung
8
Konfiguration
8.3 Konfiguration
[5]
[4]
38
Handbuch – MOVIKIT
[1]

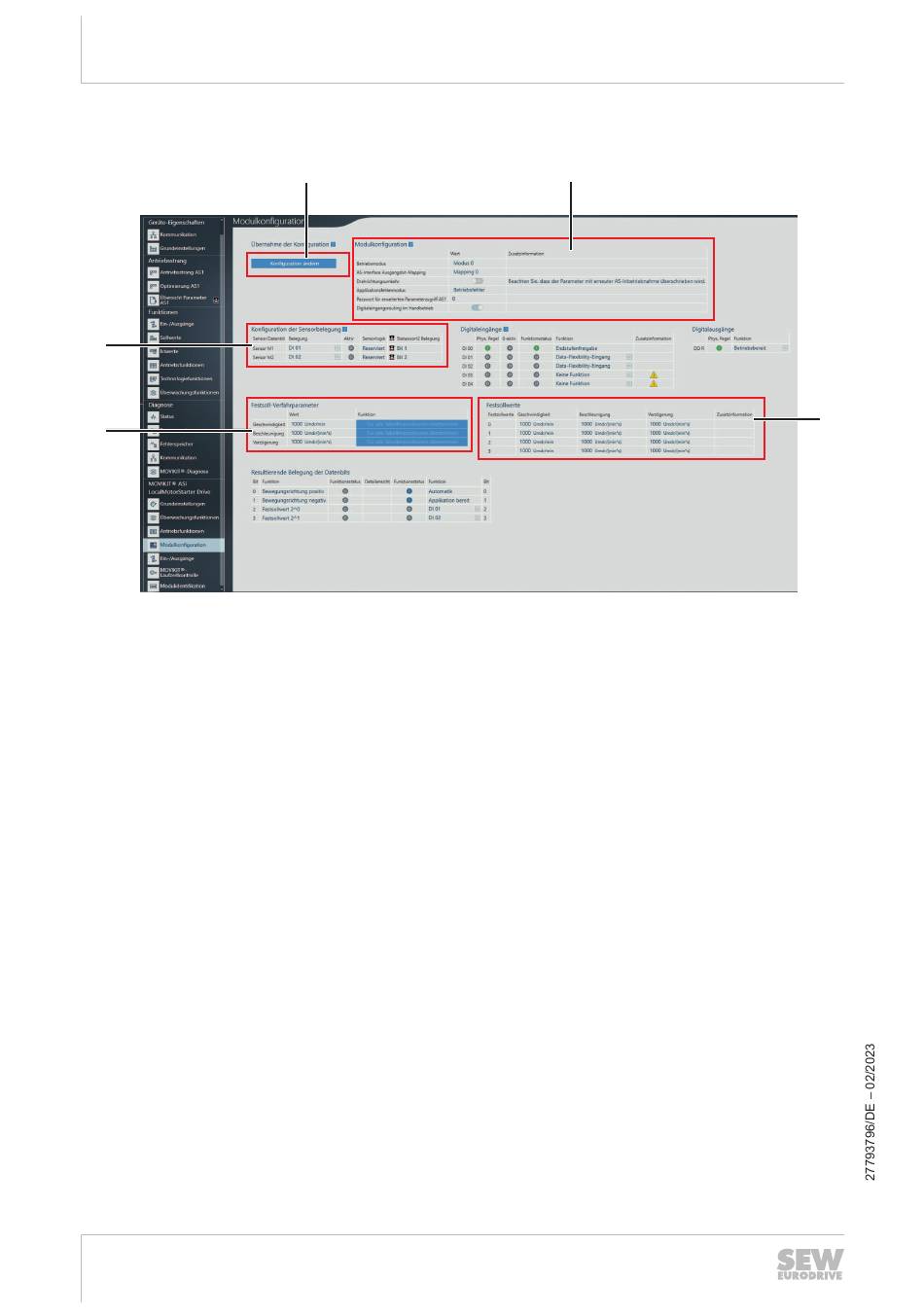

[1] Konfiguration ändern / Konfiguration übernehmen
[2] Modulkonfiguration: In Abhängigkeit von "Modus" & "Mapping" verändern sich
die Einstellmöglichkeiten auf der Seite.
[3] Verfügbare und einstellbare Festsollwerte im "Modus" & "Mapping"
[4] Festsoll-Verfahrparameter: Über die Button können die Werte für die gesamte
Tabelle übernommen werden
[5] Zuordnung Digitaleingang zu Sensor M1 oder Sensor M2 und Konfiguration der
Sensorlogik (Öffner/Schließer) BEI MODE 3: INTERLOCK Feste Zuordnung der
Sensoren zur Drehrichtung, die Digitalen Eingänge sind der Verdrahtung ent-
sprechend zuzuordnen.Sensor M1, Drehrichtung Rechts Sensor M2, Drehrich-
tung Links
®
[2]
[3]
