Betrieb
7
Betriebsmodi

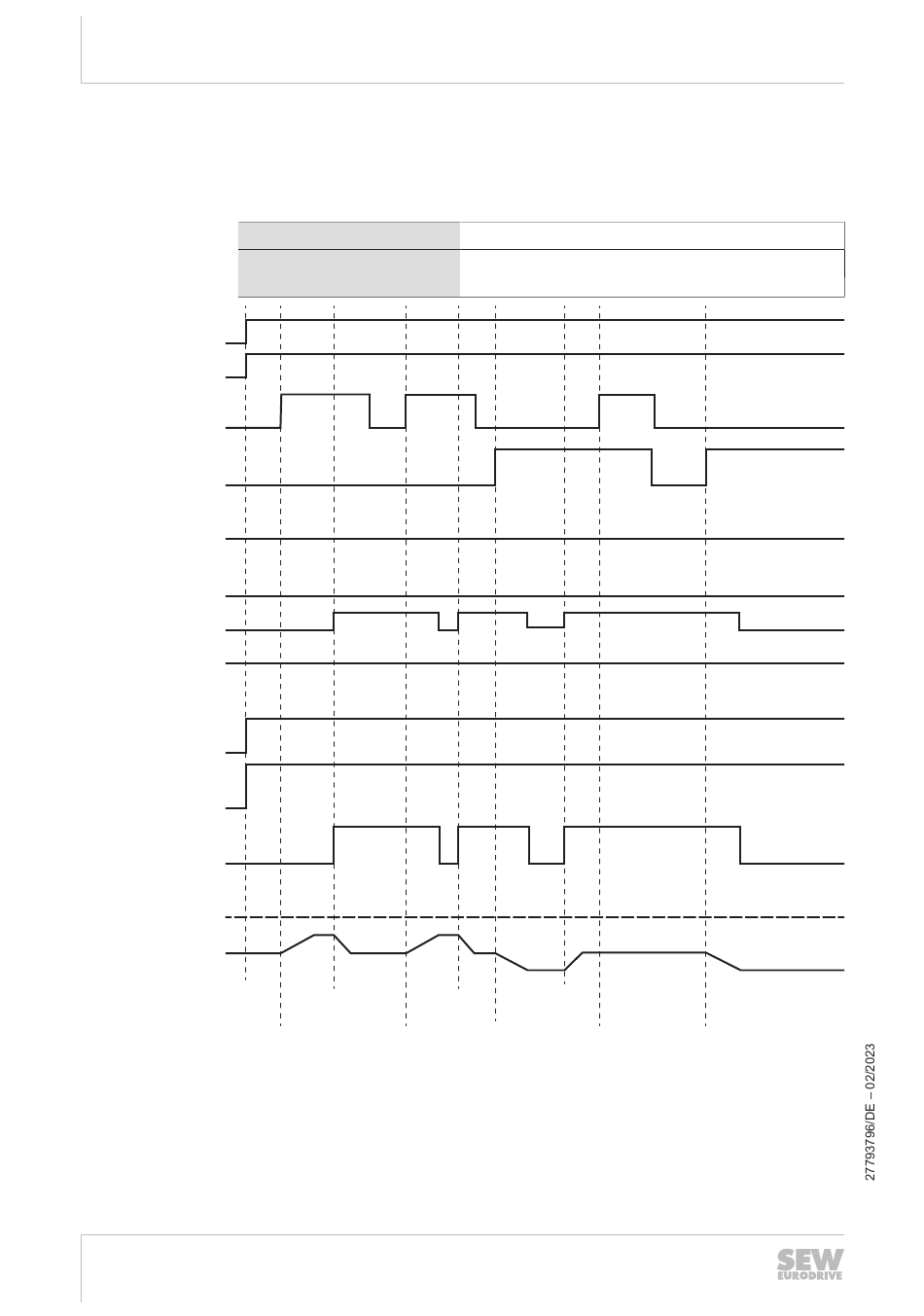

7.2.5 Stopp mit 2 Sensoren
400 V
24 V
Datenbit: DO0
Rechtslauf
Datenbit: DO1
Linkslauf
Datenbit: DO2
Geschwindigkeit 2^0
Datenbit: DO3
Geschwindigkeit 2^1
Sensor M1
Sensor M2
Fehler
Datenbit: DI0
Auto
Datenbit: DI1
Healthy
Datenbit: DI2
Sensor 1
Datenbit: DI3
Sensor 2
Geschwindigkeit
Sensor M1/M2
Datenbit: DI2/DI3
32
Handbuch – MOVIKIT
Verfahren in beide Richtungen, vier parametrierte Geschwindigkeiten mit einer Ram-
pe, Auswertung von zwei Sensoren. Stoppsensor, Neustart in beide Richtungen mög-
lich.
Betriebsmodus
AS-Interface Ausgangsbit-
Mapping
Spannung Quick Stop
einschalten
Drehrichtung
Steigende Flanke
wählen
zum Starten
= Funktionaler Level des Sensors. Kann sich je nach Auswahl NC/NO zum
physikalischen Level des Sensors unterscheiden
= Physikalischer Wert Sensor 1 / Sensor 2
®
Mode 2
Mapping 1 / 0
Quick Stop Quick Stop
Steigende Flanke Kein Start
zum Starten möglich, da
Rechts und Links
High sind
Steigende Flanke
zum Starten
39254195083
