FISCHER Mess- und Regeltechnik GmbH
BA_DE_DA08

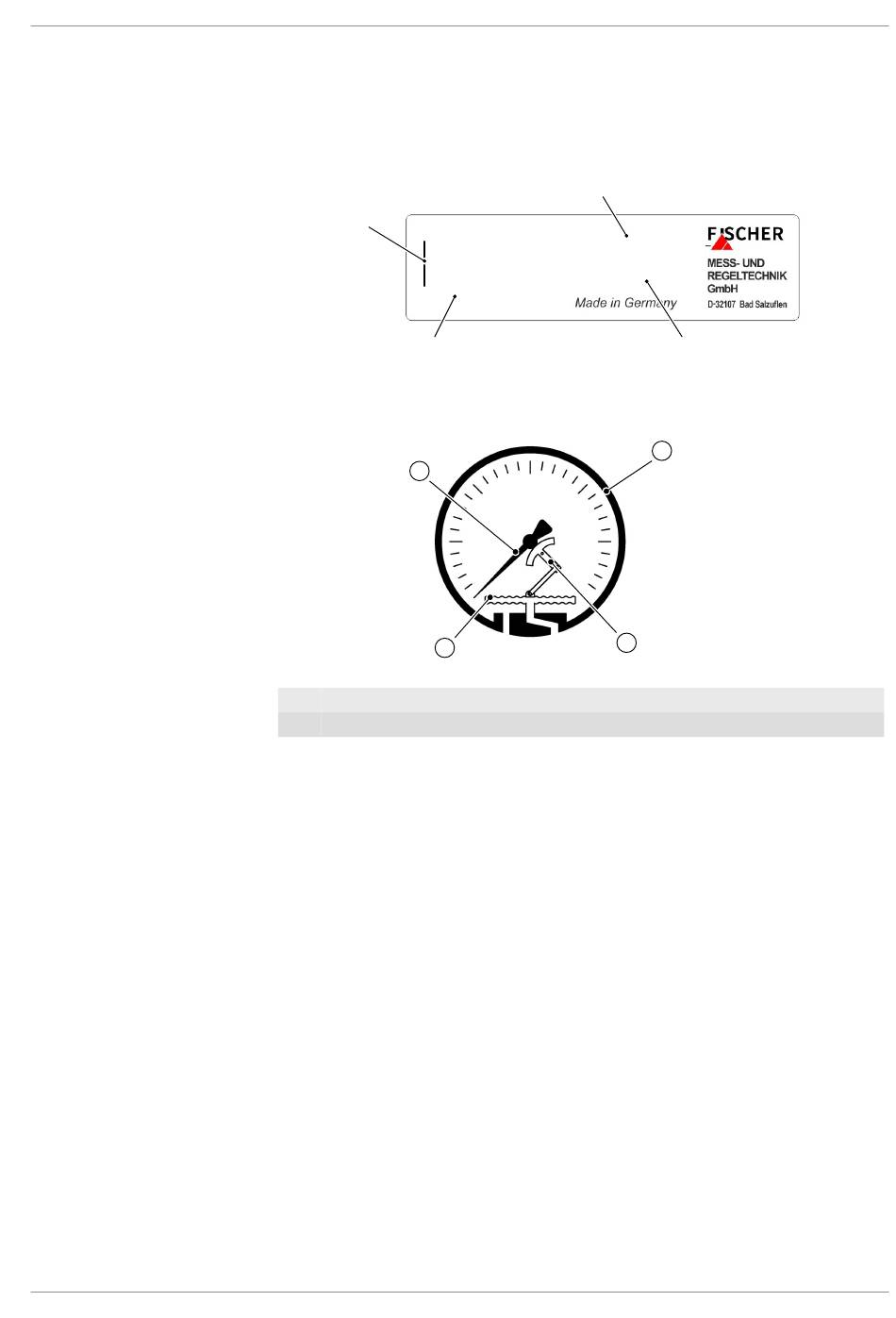

Typenschild
Das dargestellte Typenschild dient als Beispiel, welche Angaben enthalten sind.
Die angegebenen Daten sind rein fiktiv, entsprechen aber den tatsächlich gege-
benen Möglichkeiten. Weitere Informationen entnehmen Sie bitte dem Bestell-
kennzeichen am Ende dieser Anleitung.
Techn. Daten
Spez. Eigenschaften
Abb. 3: Typenschild
2.4 Funktionsbild
Abb. 4: Funktionsbild
1
Kapselfeder
3
Zeiger
2.5 Aufbau und Wirkungsweise
In ein druckdichtes Gehäuse ist ein Kapselfeder-Messwerk eingebaut. Der hö-
here Druck (+) wirkt auf die Innenseite der Kapselfeder; der niedrigere Druck (-)
wird in das druckfeste Gehäuse geleitet.
Der zwischen Innen- und Außenseite des Messelements entstehende Druckun-
terschied (Differenzdruck) bewirkt eine Formänderung der Kapselfeder. Diese
wird durch ein Zeigerwerk zur Anzeige gebracht.
Bestellkennzeichen
Artikel-Nr
DA0857A001UL
Messbereich
P stat. max.
Prod.-Nr.
1804110.01.182
Silikonfrei
3
1
Produkt und Funktionsbeschreibung | 2
0 ... 40 mbar
200 mbar
Seriennummer
4
2
2
Zeigerwerk
4
Gehäuse
7 / 16
