2 | Produkt und Funktionsbeschreibung

6 / 16
2 Produkt und Funktionsbeschreibung

2.1 Lieferumfang

• Differenzdruckmessgerät DA08
• Betriebsanleitung
2.2 Bestimmungsgemäßer Gebrauch
Das DA08 eignet sich zur Messung von Differenzdrücken bei nichtaggressiven,
trockenen, öl- und fettfreien, gasförmigen Medien. Das Gerät kann zur Überwa-
chung von kleinen und kleinsten Differenzdrücken an Rollbandfiltern, Lüftern,
Venturidüsen, etc. eingesetzt werden.
2.3 Geräteausführungen
Wandmontage

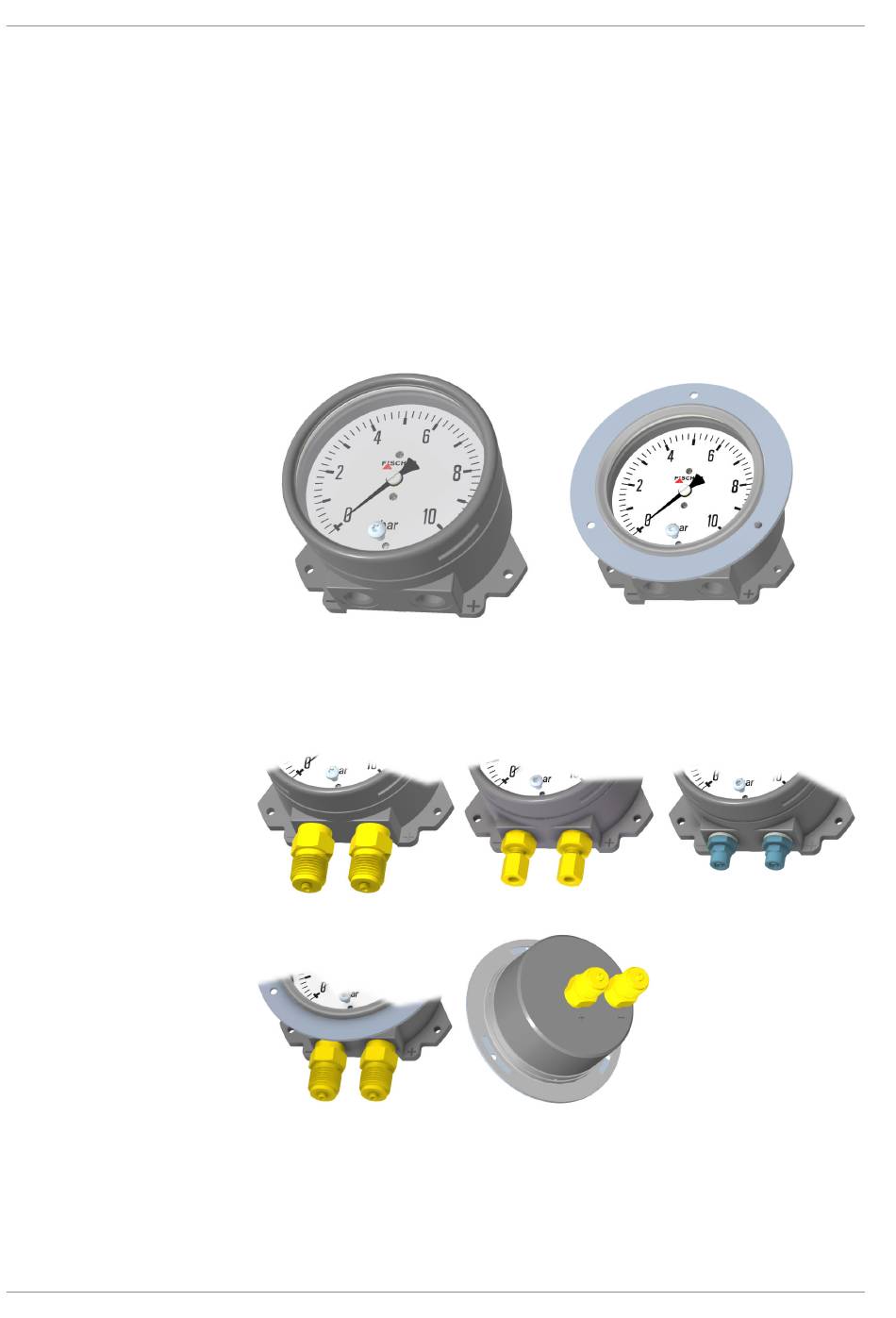

Abb. 1: Geräteausführungen
Prozessanschluss
(a) Wandmontage
Anschlusszapfen
(b)Tafeleinbau
Anschluss unten
Abb. 2: Prozessanschlüsse
HINWEIS! Beim Tafeleinbau sind alle genannten Verschraubungen eben-
falls einsetzbar.
FISCHER Mess- und Regeltechnik GmbH
Schneidringverschraubung
Anschluss hinten
Tafeleinbau
Schlauchverschraubung
