FISCHER Mess- und Regeltechnik GmbH
BA_DE_DA08

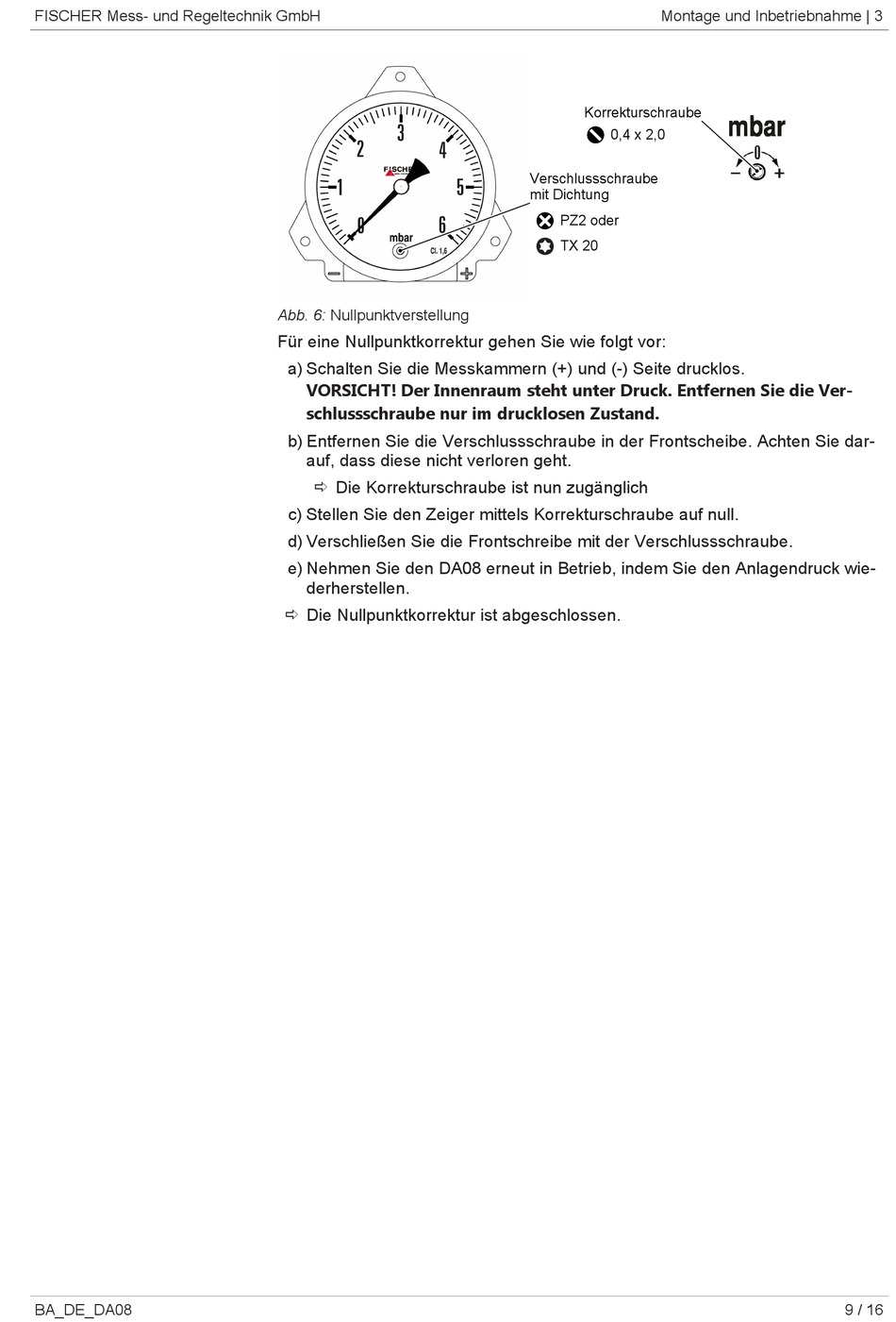

Abb. 6: Nullpunktverstellung
Für eine Nullpunktkorrektur gehen Sie wie folgt vor:
a) Schalten Sie die Messkammern (+) und (-) Seite drucklos.
VORSICHT! Der Innenraum steht unter Druck. Entfernen Sie die Ver-
schlussschraube nur im drucklosen Zustand.
b) Entfernen Sie die Verschlussschraube in der Frontscheibe. Achten Sie dar-
auf, dass diese nicht verloren geht.
ð Die Korrekturschraube ist nun zugänglich
c) Stellen Sie den Zeiger mittels Korrekturschraube auf null.
d) Verschließen Sie die Frontschreibe mit der Verschlussschraube.
e) Nehmen Sie den DA08 erneut in Betrieb, indem Sie den Anlagendruck wie-
derherstellen.
ð Die Nullpunktkorrektur ist abgeschlossen.
Montage und Inbetriebnahme | 3
Korrekturschraube
0,4 x 2,0
Verschlussschraube
mit Dichtung
PZ2 oder
TX 20
9 / 16
