Kapitel 5

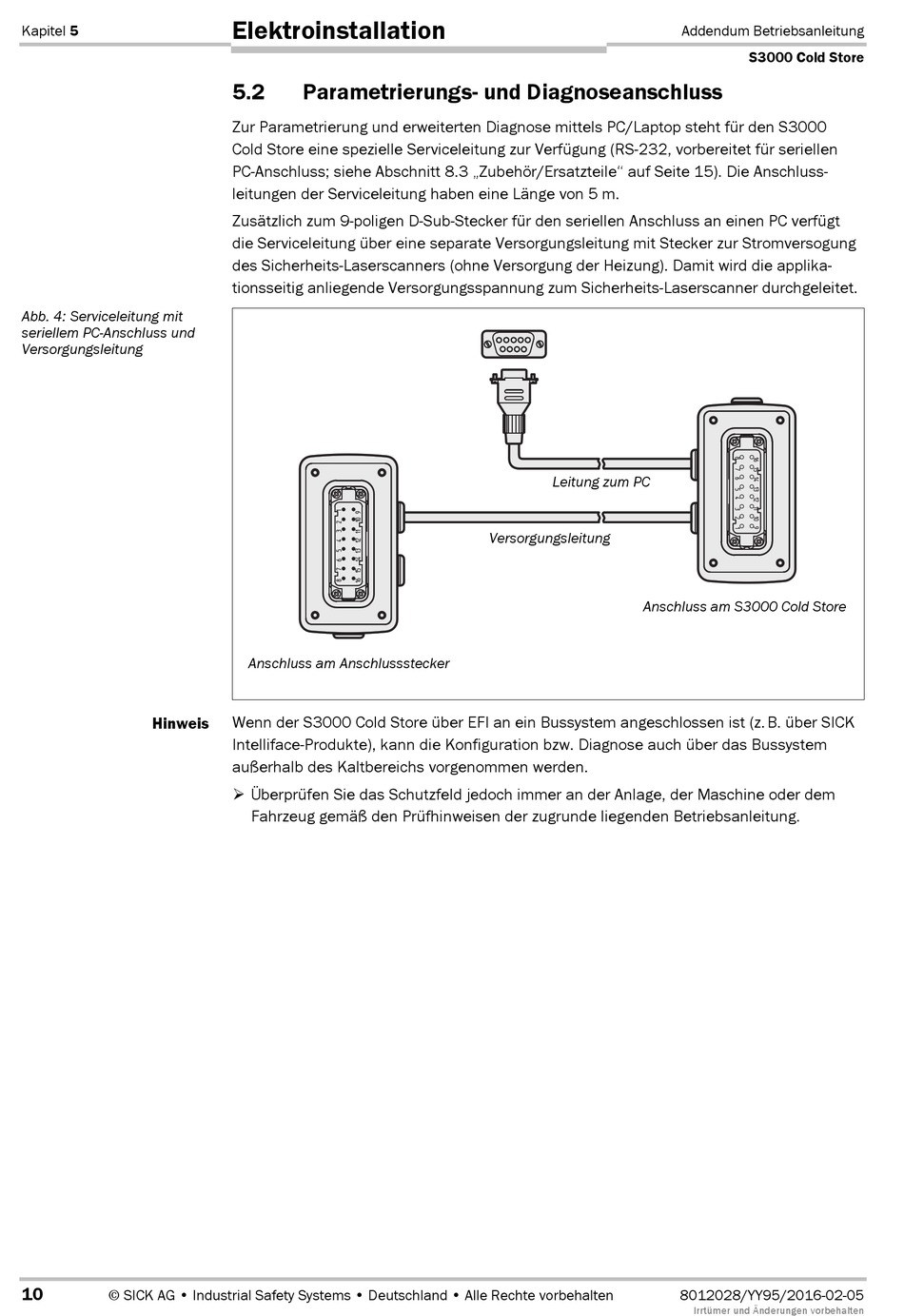

Abb. 4: Serviceleitung mit
seriellem PC-Anschluss und
Versorgungsleitung
Hinweis
10
© SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten
Elektroinstallation
5.2

Parametrierungs- und Diagnoseanschluss

Zur Parametrierung und erweiterten Diagnose mittels PC/Laptop steht für den S3000
Cold Store eine spezielle Serviceleitung zur Verfügung (RSJ232, vorbereitet für seriellen
PC-Anschluss; siehe Abschnitt 8.3 „Zubehör/Ersatzteile" auf Seite 15). Die Anschluss-
leitungen der Serviceleitung haben eine Länge von 5 m.
Zusätzlich zum 9-poligen DJSub-Stecker für den seriellen Anschluss an einen PC verfügt
die Serviceleitung über eine separate Versorgungsleitung mit Stecker zur Stromversogung
des Sicherheits-Laserscanners (ohne Versorgung der Heizung). Damit wird die applika-
tionsseitig anliegende Versorgungsspannung zum Sicherheits-Laserscanner durchgeleitet.
Anschluss am Anschlussstecker
Wenn der S3000 Cold Store über EFI an ein Bussystem angeschlossen ist (z. B. über SICK
Intelliface-Produkte), kann die Konfiguration bzw. Diagnose auch über das Bussystem
außerhalb des Kaltbereichs vorgenommen werden.
Überprüfen Sie das Schutzfeld jedoch immer an der Anlage, der Maschine oder dem
Fahrzeug gemäß den Prüfhinweisen der zugrunde liegenden Betriebsanleitung.
Leitung zum PC
Versorgungsleitung
Anschluss am S3000 Cold Store
Addendum Betriebsanleitung
S3000 Cold Store
8012028/YY95/2016-02-05
Irrtümer und Änderungen vorbehalten
