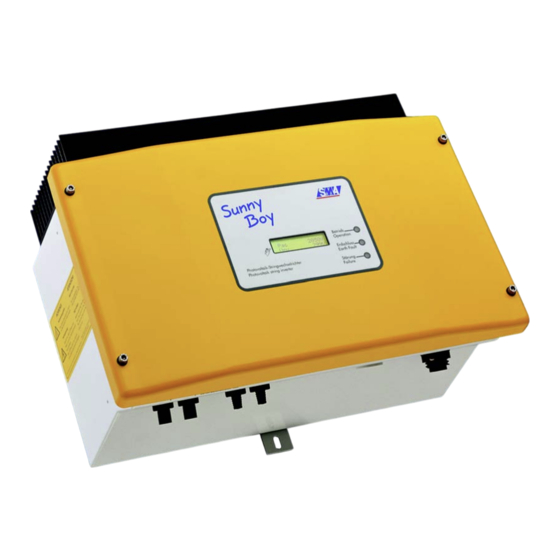

SMA Sunny Boy 1700 Installationsanleitung
String-wechselrichter
Vorschau ausblenden
Andere Handbücher für Sunny Boy 1700:
- Installationsanleitung (72 Seiten) ,
- Technischer handbuch (85 Seiten)
Verwandte Anleitungen für SMA Sunny Boy 1700
Inhaltszusammenfassung für SMA Sunny Boy 1700
- Seite 1 Sunny Boy 1700 String-Wechselrichter Sunny Boy 1700 Installationsanleitung Version 1.0 SB1700-11:SD1705 IM-SB1700...
-
Seite 3: Änderungsübersicht
Technologie AG Änderungsübersicht Dokumentennummer Art der Änderung Autor SB1700-11:SD1705 Erstauflage Siebert Installationsanleitung SB1700-11:SD1705 Seite 3... -
Seite 4: Haftungsausschluss
Technologie AG zulässig. Eine Unterlizensierung der Software ist nicht zulässig. Haftungsbeschränkung: Die SMA Technologie AG lehnt jegliche Haftung für direkte oder indirekte Folge- schäden, die sich aus der Verwendung der von SMA Technologie AG erstellten Software ergeben, ab. Dies gilt auch für die Leistung beziehungsweise Nicht-Leistung von Support-Tätigkeiten. -
Seite 5: Inhaltsverzeichnis
Beschreibung des Gerätes ......32 7.3.1 Sunny Boy 1700 Betriebsparameter....33 7.3.2 Präzision der Messwerterfassung. - Seite 6 Technologie AG Seite 6 SB1700-11:SD1705 Installationsanleitung...
-
Seite 7: Vorwort
1 Vorwort Diese Installationsanleitung ist ausschließlich für Elektrofachkräfte gedacht und soll dabei helfen, einen SMA Wechselrichter vom Typ „Sunny Boy SB 1700“ zügig und fachgerecht zu installieren und in Betrieb zu nehmen. Detaillierte Hinweise zur Fehlersuche und Bedienung des Sunny Boy 1700 entneh- men Sie bitte der Betriebsanleitung. - Seite 8 Vorwort Technologie AG Seite 8 SB1700-11:SD1705 Installationsanleitung...
-
Seite 9: Sicherheitshinweis
öffnet und die Spannungsfreiheit festgestellt werden. Der Sunny Boy 1700 enthält die selbsttätig wirkende Freischaltstelle vom Typ „SMA grid guard“. Der Sunny Boy 1700 erfüllt damit die Richtlinie der VDEW (Verband der Elektrizitätswirtschaft) für den Parallelbetrieb von Eigenerzeugungsanlagen mit dem Niederspannungsnetz des Elektrizitätsversorgungsunternehmens (EVU) und die darin enthaltene DIN VDE 0126 (4.99). - Seite 10 Sicherheitshinweis Technologie AG Seite 10 SB1700-11:SD1705 Installationsanleitung...
-
Seite 11: Übersicht
Technologie AG Übersicht 3 Übersicht 3.1 Gerätebeschreibung Im folgenden Übersichtsbild sind die unterschiedlichen Komponenten und Anschluss- bereiche des geöffneten Sunny Boy 1700 schematisch dargestellt: Steckplatz für Kommunikation Varistoren (RS232, RS485, NLM Piggy- Seite 35 Back, Funk) Steckplatz für Displayeinheit LEDs zur Betriebs-... -
Seite 12: Außenmaße
Übersicht Technologie AG 3.2 Außenmaße 214 mm 434 mm 295 mm Seite 12 SB1700-11:SD1705 Installationsanleitung... -
Seite 13: Voraussetzungen Für Die Installation
Sie den Sunny Boy einbauen und in Betrieb nehmen. 4.1 Voraussetzungen Montageort Der Sunny Boy 1700 wiegt 25 kg. Bitte berücksichtigen Sie das Ge- wicht bei der Wahl des Montageorts und der Montageart. Die Umgebungstemperatur darf -25 °C bzw. +60 °C nicht unter- bzw. - Seite 14 Voraussetzungen für die Installation Technologie AG Bitte berücksichtigen Sie bei der Wahl des Einbauorts eine ausreichende Möglichkeit zur Wärmeabfuhr! Unter normalen Bedingungen gelten etwa folgende Richtwerte für den freizuhaltenden Raum um den Sunny Boy 1700: Mindestabstände Seitlich 20 cm Oben...
-
Seite 15: Voraussetzungen Pv-Generator
Technologie AG Voraussetzungen für die Installation 4.2 Voraussetzungen PV-Generator Der Sunny Boy 1700 ist für den Anschluss von bis zu zwei sogenannten Strings (Rei- henschaltungen von PV-Modulen) mit homogener Struktur (Module gleichen Typs, identischer Ausrichtung und Neigung) vorgesehen. Hinweise zur Auslegung finden Sie im Auslegungstool „GenAu“, welches im Internet auf www.SMA.de zum Download zur Verfügung steht. - Seite 16 Voraussetzungen für die Installation Technologie AG Auslegung eines Leitungsschutzschalters an einer photovoltai- schen Eigenerzeugungsanlage im Netzparallelbetrieb Bei der Auswahl von Leitungsschutzschaltern sind verschiedene Faktoren zu berück- sichtigen. Diese sind zum Beispiel: • Verwendete Leitung (Material des Leiters und der Isolierung) •...
- Seite 17 Technologie AG Voraussetzungen für die Installation Die Netzimpedanz am Installationsort des Sunny Boy 1700 muss kleiner als 1 Ohm sein, damit die Schutzeinrichtungen uneingeschränkt wirksam sind. Darüber hinaus empfehlen wir den Leitungsquerschnitt so zu dimensionieren, dass die Leitungsverlus- te bei Nennleistung 1 % nicht übersteigen. Die Leitungsverluste in Abhängigkeit von der Leitungslänge und des Leitungsquerschnitts sind in der folgenden Grafik darge-...
-
Seite 18: Grenzwerte Für Ac-Ausgang
Voraussetzungen für die Installation Technologie AG Der Sunny Boy 1700 ist für den Betrieb an 230 V Netzen aus- gelegt und arbeitet bei Netzspannungen von 198 V bis 260 V 198 V ... 260 V bei 49,8 Hz bis 50,2 Hz. -
Seite 19: Installation
Ear th Fau lt Stör ung Fail ure in jedem Fall das Gewicht des Sunny Boy 1700 (25 kg). Montieren Sie die Wandhalterung (1). Zum Mar- kieren der Positionen für die Bohrlöcher können Sie die Wandhalterung auch als Bohrschablone verwenden. -
Seite 20: Elektrische Installation
Installation Technologie AG 5.2 Elektrische Installation Die komplette Verkabelung eines Sunny Boy 1700 ist in der folgenden Abbildung schematisch dargestellt: max. 2,5 mm Kommunikation String 1 String 2 Seite 20 SB1700-11:SD1705 Installationsanleitung... -
Seite 21: Anschluss Des Ac-Ausgangs
Gehen Sie bei dem Anschluss des AC-Ausgangs wie folgt vor: Überprüfen Sie die Netzspannung. Ist diese hö- her als 260 V, kann der Sunny Boy 1700 nur eingeschränkt arbeiten. Hier sollte der lokale Netzbetreiber für Abhilfe sorgen. - Seite 22 Installation Technologie AG Anschluss des AC-Steckers mit PG13,5 Für den Anschluss einer Leitung mit einem maximalen Querschnitt von 13,5 mm² ge- hen Sie wie folgt vor. Drücken Sie den Dichtungsring in den Klemmkorb. Klemmkorb Dichtungsring Schieben Sie nun zuerst die Druckschraube und dann den Klemmkorb mit dem Dichtungsring über die Leitung.
- Seite 23 Drehen Sie den Gewindering der AC-Kupplungsdose fest auf den Flanschstecker, um die Verbindung abzudichten und zu sichern. Schalten Sie den Leitungsschutzschalter noch nicht ein! Der Sunny Boy 1700 darf erst an das AC-Netz angeschlossen wer- den, wenn die PV-Strings angeschlossen sind und das Gerät fest verschlossen ist.
- Seite 24 Installation Technologie AG Anschluss des AC-Steckers mit PG16 Für den Anschluss einer Leitung mit einem Querschnitt zwischen 13,5 mm² und 16 mm² gehen Sie wie folgt vor. Schieben Sie zuerst die Druckschraube mit der PG16-Verschraubung über die Leitung. Danach schien Sie die Gewindehülse über die Leitung. Druckschraube mit PG16-Verschraubung Gewindehülse...
- Seite 25 Drehen Sie den Gewindering der AC-Kupplungsdose fest auf den Flanschstecker, um die Verbindung abzudichten und zu sichern. Schalten Sie den Leitungsschutzschalter noch nicht ein! Der Sunny Boy 1700 darf erst an das AC-Netz angeschlossen wer- den, wenn die PV-Strings angeschlossen sind und das Gerät fest verschlossen ist.
-
Seite 26: Pv-String (Dc) Anschluss
Verhältnisse der Spannungen zuein- ander geschlossen werden kann. Schließen Sie Strings, in denen Sie einen Erdschluss festgestellt haben, erst dann an den Sunny Boy 1700 an, wenn Sie den Erdschluss im PV-Generator beseitigt haben! Wiederholen Sie die Punkte 2 und 3 für jeden String. -
Seite 27: Inbetriebnahme
Planer / Installateur des PV-Generators für Abhilfe sorgen. Sollte sich, trotz überprüfter Stringspannungen bei erneutem Anschluss des PV-Gene- rators an den Sunny Boy 1700, das LED-Signal wiederholen, trennen Sie den PV-Ge- nerator wieder vom Sunny Boy und setzen Sie sich bitte mit der SMA Technologie AG in Verbindung (siehe Kapitel 10 „Kontakt”... - Seite 28 Störung leuchtet nicht OK (Nachtabschaltung) leuchtet nicht leuchtet/blinkt Störung leuchtet nicht leuchtet nicht Störung leuchtet dauerhaft leuchtet/blinkt Störung Eine detaillierte Beschreibung der Störungsmeldungen und deren Ursachen finden Sie in der Betriebsanleitung des Sunny Boy 1700. Seite 28 SB1700-11:SD1705 Installationsanleitung...
-
Seite 29: Sunny Boy Öffnen Und Verschließen
Sie dann den Gehäusedeckel des Sunny Boy 1700 durch gleichmäßiges Fest- ziehen der vier Befestigungsschrauben. Schließen Sie den PV-Generator an. Schalten Sie den Leitungsschutzschalter ein. Überprüfen Sie nun, ob die LED-Anzeige des Sunny Boy 1700 einen ordnungs- gemäßen Betrieb signalisiert. Installationsanleitung SB1700-11:SD1705... - Seite 30 Sunny Boy öffnen und verschließen Technologie AG Seite 30 SB1700-11:SD1705 Installationsanleitung...
-
Seite 31: Technische Daten
Technologie AG Technische Daten 7 Technische Daten 7.1 Daten PV-Generator Anschluss Max. Eingangsleerlaufspannung 400 V (bezogen auf -10 °C Zellentem- PV 0 peratur) Eingangsspannung, MPP-Bereich 139 V ... 400 V Max. Eingangsstrom 12,6 A PV max Max. Eingangsleistung 1850 W Empfohlene Generatorsummenleis- tung... -
Seite 32: Beschreibung Des Gerätes
93,5 % η Europäischer Wirkungsgrad 91,8 % euro Der Wirkungsgrad des Sunny Boy 1700 hängt entscheidend von der Eingangsspan- nung der angeschlossenen PV-Strings ab. Je niedriger die Eingangsspannung ist, des- to höher ist der Wirkungsgrad. Sunny Boy 1700 1000 1200... -
Seite 33: Sunny Boy 1700 Betriebsparameter
Technologie AG Technische Daten 7.3.1 Sunny Boy 1700 Betriebsparameter Nicht autorisierte Änderungen der Betriebsparameter können: • zu Verletzungen oder Unfällen durch geänderte interne Si- cherheitsvorgaben des Sunny Boy führen, • die Betriebserlaubnis des Sunny Boy erlöschen lassen, • die Garantie des Sunny Boy erlöschen lassen. -
Seite 34: Präzision Der Messwerterfassung
Name Einheit Wertebereich Werks- Beschreibung einstellung Plimit 1700 Obere Grenze der AC-Ausgangsleistung SMA-SN Seriennummer des Sunny Boy Software-BFR Firmware Version des Betriebsführungs- rechners (BFR) Software-SRR Firmware Version des Stromregelungs- rechners (SRR) 7.3.2 Präzision der Messwerterfassung Jede Messwerterfassung ist mehr oder weniger toleranzbehaftet. Die vom Sunny Boy 1700 erfassten Messgrößen werden zu seiner Betriebsführung und der Regelung des... -
Seite 35: Austausch Der Varistoren
Austausch der Varistoren 8 Austausch der Varistoren Der Sunny Boy 1700 ist ein technisch hochkomplexes Gerät. Die Möglichkeiten, Feh- ler vor Ort beseitigen zu können, beschränken sich daher auf wenige Punkte. Bitte versuchen Sie nicht, andere Reparaturen als die hier beschriebene vorzunehmen, sondern nutzen Sie den 24-Stunden-Austauschservice und den Reparaturdienst der SMA Technologie AG. - Seite 36 Stellen Sie bei allen Varistoren mit Hilfe eines Durchgangsprüfers fest, ob zwi- schen den Anschlüssen 2 und 3 eine leitende Verbindung besteht. Besteht diese nicht, ist der zugehörige Varistor wirkungslos. Die Position der Varistoren im Sunny Boy 1700 sind in der Abbildung im Kapitel 3.1 „Gerätebeschreibung” (Seite 11) ersichtlich. Seite 36...
- Seite 37 Es ist unverzüglich für die Bestückung mit Varis- toren zu sorgen. Bei Anlagen mit einem hohen Risiko von Überspannungen sollte der Sunny Boy 1700 nicht ohne Varis- toren betrieben werden. 10. Befestigen Sie die PE-Verbindung wieder am Deckel und verschließen Sie den Sunny Boy 1700.
- Seite 38 Verschlusskappen. String B 13. Schalten Sie den Leitungsschutzschalter ein. 14. Überprüfen Sie nun, ob die LED-Anzeige des Sunny Boy 1700 einen ordnungsgemäßen Be- trieb signalisiert. Aus! Konnte weder ein Erdschluss noch ein defekter Varistor festgestellt werden, so liegt wahrscheinlich ein Fehler im Sunny Boy vor. Sprechen Sie dann bitte die weiteren Schritte mit der SMA-Hotline ab.
-
Seite 39: Auslegung Eines Leitungsschutzschalters
Technologie AG Auslegung eines Leitungsschutzschalters 9 Auslegung eines Leitungsschutzschalters Beispiel für die thermische Auslegung eines Leitungsschutzschalters an ei- ner photovoltaischen Eigenerzeugungsanlage im Netzparallelbetrieb Angenommen wird eine PV-Anlage mit 9 Wechselrichtern Sunny Boy 1700, mit drei Wechselrichtern pro Phase. Betrie Betrie Betrie Betrie Betrie... - Seite 40 Auslegung eines Leitungsschutzschalters Technologie AG Beispiel für die thermische Auswahl eines 10 A Leitungsschutzschalters mit der Auslösecharakteristik B ohne Abstand zwischen den Leitungsschutz- schaltern: Bei der Auswahl von Leitungsschutzschaltern muss man auf einige Belastungsfaktoren achten. Diese sind in den jeweiligen Datenblättern zu finden. Der Leitungsschutz- schalter eines Herstellers ist beispielsweise auf 50°C Umgebungstemperatur ausge- legt.
-
Seite 41: Kontakt
Technologie AG Kontakt 10 Kontakt Bei Fragen zum Sunny Boy 1700 oder technischen Problemen können Sie sich gern an unsere Hotline wenden. Bitte haben Sie folgende Daten zur Hand, wenn Sie mit SMA Kontakt aufnehmen: • Wechselrichtertyp • Angeschlossene Module und Anzahl der Module •... - Seite 42 Kontakt Technologie AG Seite 42 SB1700-11:SD1705 Installationsanleitung...
