Schiebetorantrieb PULL TSA

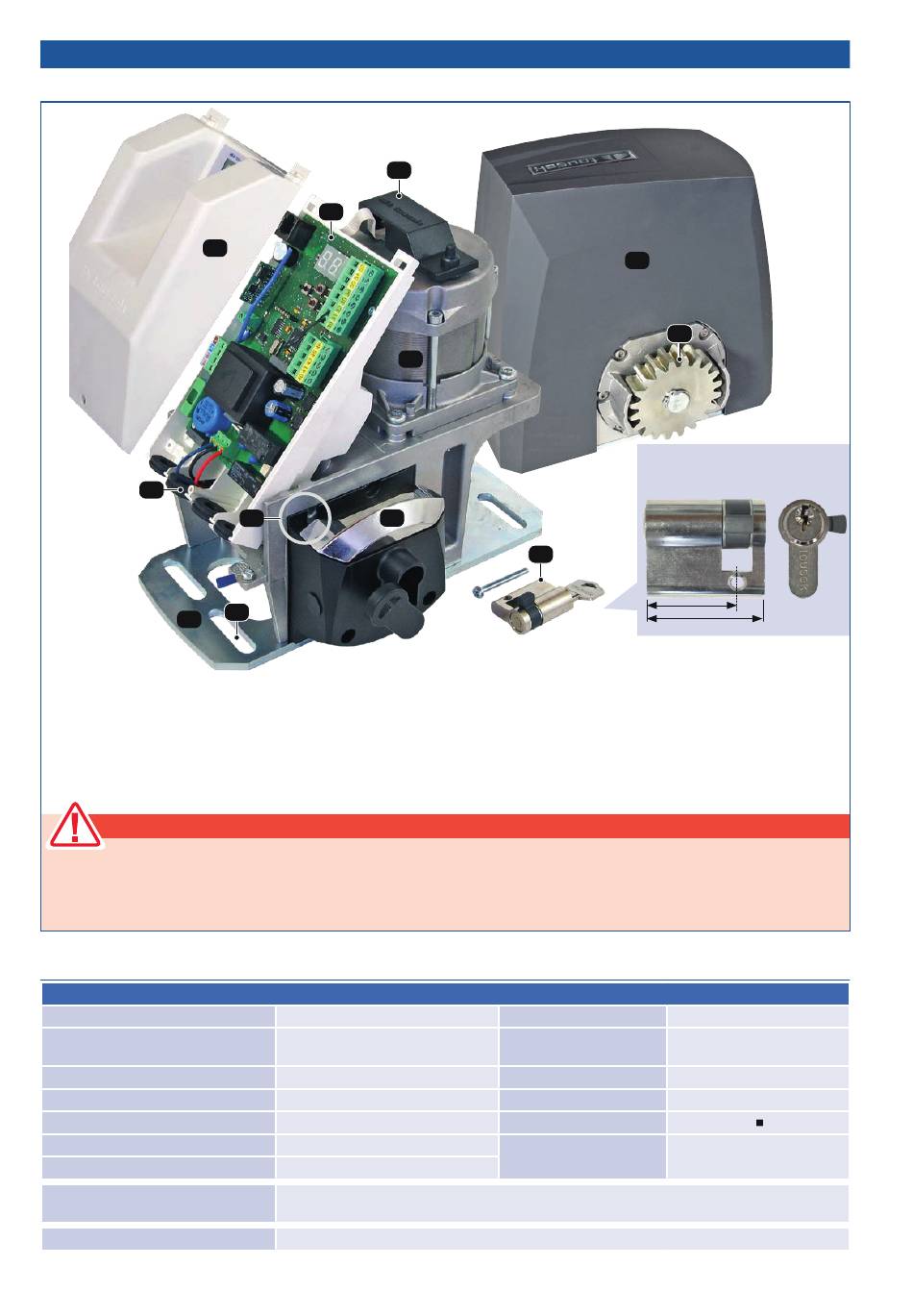

Technischer Aufbau PULL TSA
5a
3
4
(1)
Notentriegelung, versperrbar
mit optionalem Profilhalbzylinder (1a)
(2)
Zahnrad Z20
(3)
Kabeltüllen
(4)
Bodenplatte
(4a)
Langlöcher (4x) für Befestigung am Fundament
• ACHTUNG: Mechanische Endanschläge sind unbedingt erforderlich!
• ACHTUNG: Der Schiebetorantrieb PULL TSA ist für die Automatisierung von waagrecht laufenden Schiebetoren
konstruiert und entwickelt worden. Schräg laufende Tore dürfen ohne zusätzliche Sicherheitsmaßnahmen
nicht automatisiert werden (das Tor darf sich in keiner Position selbständig in Bewegung setzen).
Technische Daten
Schiebetorantrieb PULL TSA - Set
Steuerung
Versorgung
max. Stromaufnahme (exkl. Zubehör)
Zahnrad
max. Torgewicht
Laufgeschwindigkeit
Drehmoment
Setzubehör
optional erhältliche Komponenten
- 2 -
7
5
10
6
1
4a
integriert
230Va.c. 50Hz
1,3A
Z20M4
400kg
11m/min
15Nm
1 Antrieb PULL TSA mit integriertem Funkempfänger RS 868, 2-Kanal • 2 Handsender RS 868-
4M, 4-Kanal • 1 Lichtschranke LS 180
Programmierdisplay inkl. 20cm Kabel • Profilhalbzylinder mit 3 Schlüssel
8
1a
(5)
Steuerung mit integriertem Funkempfänger
(5a)
Steuerungsabdeckung
(6)
Erdungsschraube
(7)
Sensor
(8)
Motor-/Getriebeeinheit
(10)
Gewindebohrung für Befestigung
der Abdeckhaube (11)
WARNHINWEIS !
max. Fahrweg
Einschaltdauer
nach Betriebsart S3
Umgebungstemperatur
Schutzart
Drehzahlsensor
Artikel-Nr.
11
2
optionaler Profilhalbzylinder (PHZ)
mit 3 Schlüssel (Art.Nr. 13300220)
30
40
30m
20 Zyklen/Tag
-20° bis +40°C
IP44
61001
tousek / PULL-TSA_ti_01 / 28. 05. 2018
