Menügliederung
Hauptebene
LED-Anzeige
P0
P1
+
P2
P3
P4
P5
P6
P7
P8
–
P9
PA
Pb
Hinweise: Einige Änderungen bezüglich der Funktionsweise oder Betriebslogik werden erst dann übernommen,
wenn sich das Tor wieder in Geschlossen-Position befindet.
tousek / PULL-TSA_ti_01 / 28. 05. 2018
Menüpunkt
LED-An-
zeige
Funk
0
1
2
3
Einbaurichtung
0
1
Impulstaster
0
1
2
3
4
Lichtschranke
0
1
2
3
Schließkanten
0
1
2
3
max. Kraft
0–9
ARS Ansprechzeit
0–8
Softstoppweg
0–9
Betriebsart
0
1
2
3
4
5
6
7
8
9
Vorwarnzeit
0
1
2
Endposition
0–9
Reset & Diagnose
b0
b1
b2
b3
b4
ESC
Einstellungen
Einstellungen
Impuls lernen
Teilöffnung lernen
einzelnen löschen
alle löschen
<<<--- links
--->>> rechts
AUF/STOP/ZU
AUF/ZU/AUF
AUF Abbruch PZ
AUF Verlängerung PZ
TOTMANN
nicht aktiv
beim Schließen reversieren
Stopp, nachFreigabe öffnen
im Zulauf Stopp, danach schließen
nicht aktiv
nur HSK
nur NSK
HSK und NSK
0 (schwächer) ...9 (stärker)
0 (empfindlich) ...8 (unempfindlich)
0 (x 10cm) ...9 (x 10cm) Softstoppweg
Impulsbetrieb
Aut. Zulauf 5s
Aut. Zulauf 15s
Aut. Zulauf 30s
Aut. Zulauf 45s
Aut. Zulauf 60s
Aut. Zulauf 90s
Aut. Zulauf 120s
Aut. Zulauf 300s
Aut. Zulauf 600s
ausgeschalten
4s nur ZU
4s AUF und ZU
0...9
Position löschen
Werkseinstellung
Statusanzeige
Sensor Status (0 ... 32 ... 63)
LS-Test
integrierte Steuerung für Schiebetorantrieb PULL TSA

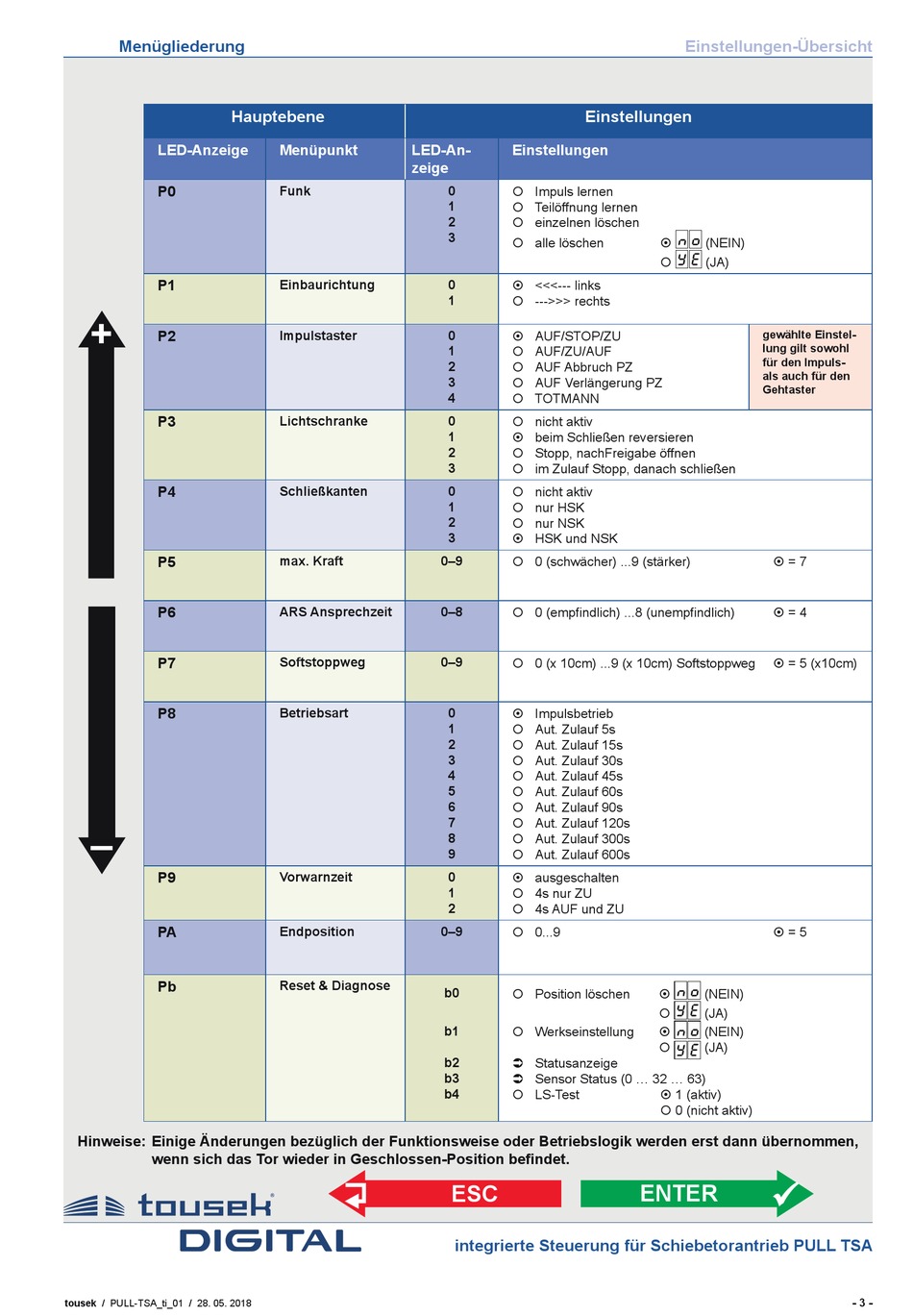

Einstellungen-Übersicht
(NEIN)
(JA)
gewählte Einstel-
lung gilt sowohl
für den Impuls-
als auch für den
Gehtaster
= 7
= 4
= 5 (x10cm)
= 5
(NEIN)
(JA)
(NEIN)
(JA)
1 (aktiv)
0 (nicht aktiv)
ENTER
