Nexus NX2 Installationsanleitung Seite 26

AUTOPILOT
werden. Bei geringerer Materialstärke müssen kürzere Schrauben verwendet werden,
um eine Beschädigung des Gebers zu verhindern. Bei einer Materialstärke von mehr
als 8 mm müssen längere Schrauben benutzt werden. Die mitgelieferten M4-
Schrauben sind aus VA.
4.5.1.3. Elektrischer Anschluss
Der Kompass-Geber wird entweder direkt an den NX2/Nexus Server oder an die Servo
Unit des Nexus Autopiloten angeschlossen.
Überprüfen Sie nach dem Anschluss des Kompass-Gebers die angezeigten Kurse,
bevor Sie die Kompass-Kompensations-Routine durchführen. Sollte die Abweichung
zwischen dem angezeigten Kurs und dem tatsächlichen Kurs mehr als 20° betragen,
muss für den Kompass-Geber ein anderer Installationsort gewählt werden, da die
magnetischen Störungen am bisherigen Anbauort zu groß sind.

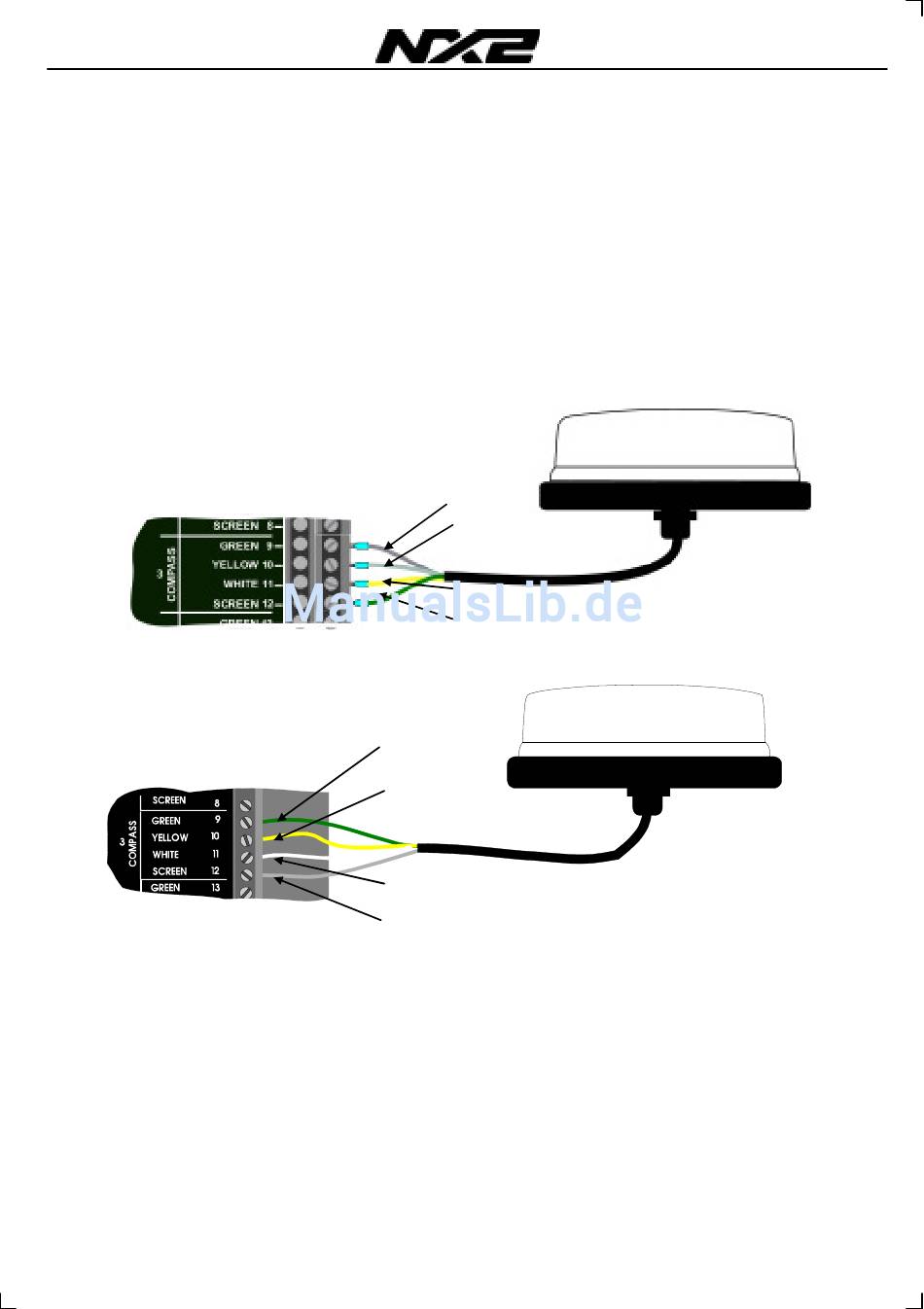

Anschluss an den NX2 Server:
NX2 Server
Anschluß an den Nexus Server:
Nexus Server
Silber
Weiss
Gelb
Grün
Kompass-Geber
grün
gelb
weiss
silber.
25
Kompass-Geber
