AUTOPILOT
4.3

Autopilot-Antrieb

4.3.1 Silva Hydraulikpumpe

Der Motor arbeitet nur, wenn ein Ruderkommando ausgeführt wird. Sobald das Boot
auf Kurs ist, schaltet sich der Motor aus. Der Motor dreht mit unterschiedlicher
Drehzahl, so dass bei einem Minimum an Stromverbrauch ein Maximum an Ruderlage
erreicht wird.
Die Hydraulikpumpe ist spritzwassergeschützt und sollte an einem trockenen Ort
möglichst nah am Hydraulikzylinder montiert werden, um die Länge der
Hydraulikschläuche so kurz wir möglich zu halten.
Die Hydraulikpumpe soll waagerecht oder senkrecht montiert werden.
Der Durchmesser der Hydraulikschläuche soll mindestens 8mm betragen.
Die Hydraulikschläuche müssen für einen Druck von mindestens 1000 PSI (70bar)
ausgelegt sein.
Alle Anschlüsse an der Hydraulikpumpe sind 1/4" NPT.

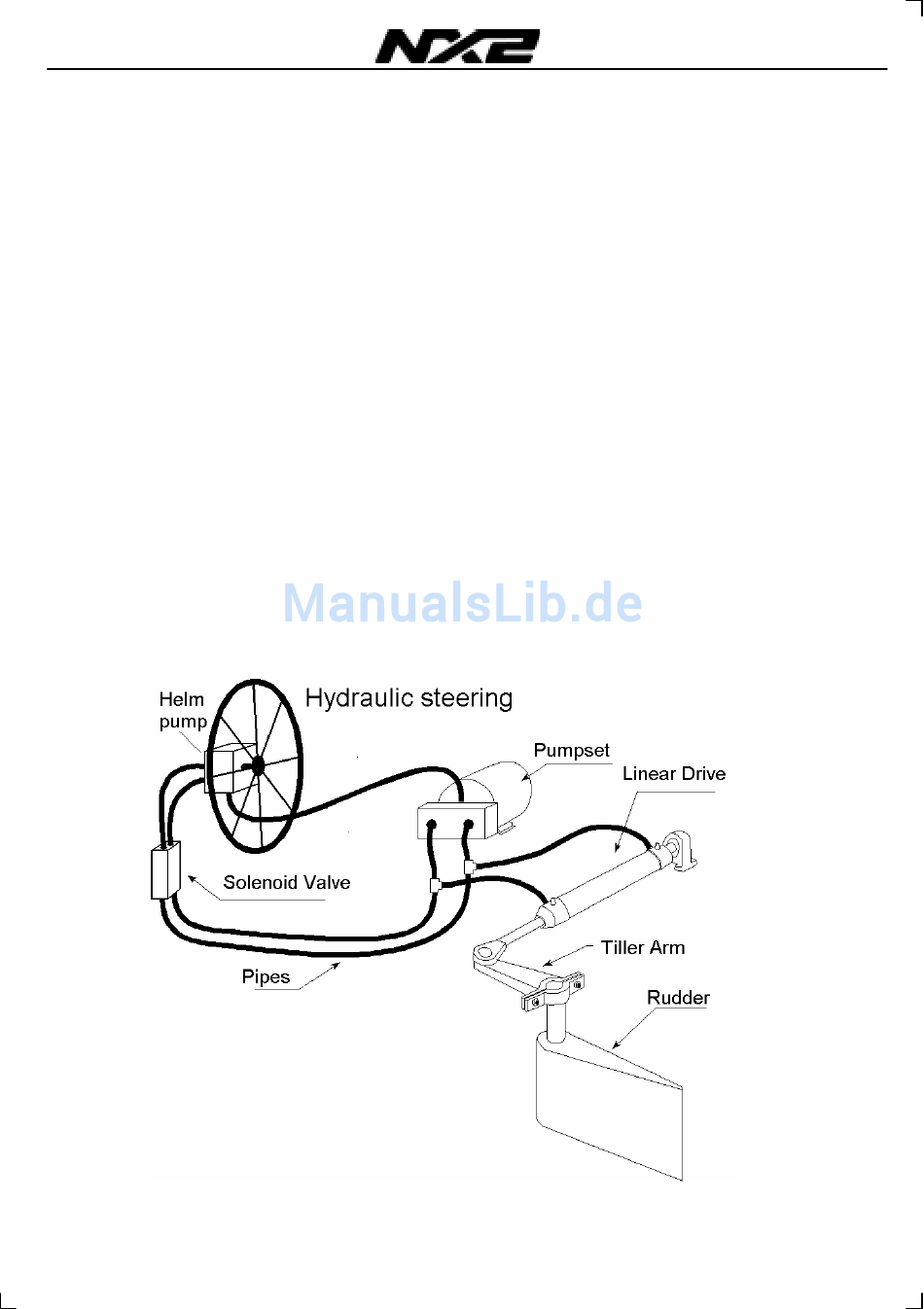

4.3.1.1. Hydraulikpumpe PF-0.3 (für bestehende hydraulische Steuerungen)
Die Hydraulikpumpe wird an das bestehende hydraulische Steuersystem
angeschlossen.
Der elektrische Anschluss erfolgt wie folgt:
Orange an die Klemme "MOTOR 1" des Servo A1510
-
Schwarz an die Klemme "MOTOR 2" des Servo A1510
-
