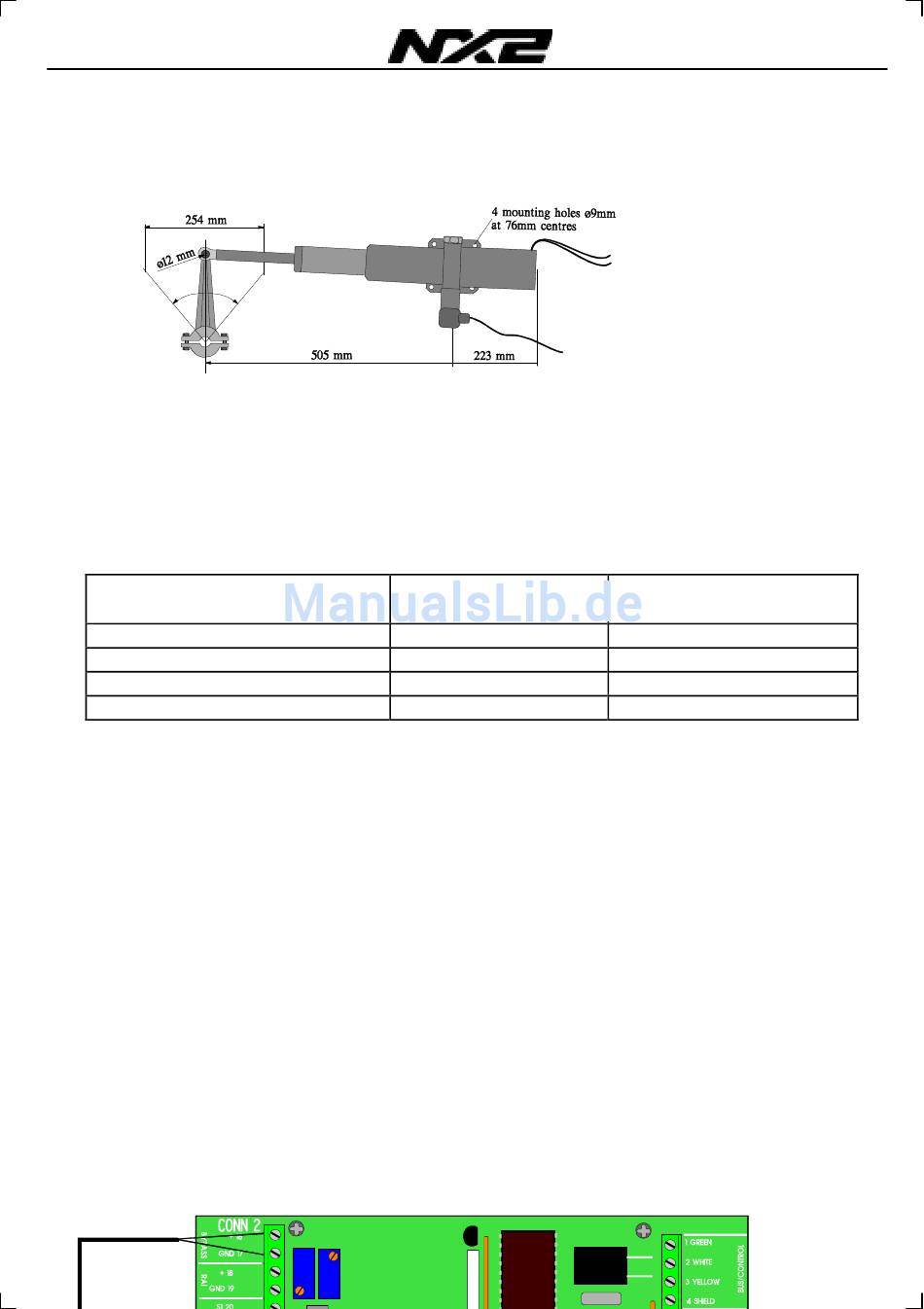

4.3.3 Integrierter Hydraulikantrieb HP40

Warnung! Der HP40 benötig ein besonders stabiles Fundament, da Kräfte bis zu 600
kg auftreten können.
Der Linearantrieb wird an den Ruderquadranten mit dem im Lieferumfang enthaltenen
12mm Spezialbolzen befestigt.
Hinweis! Nutzen Sie unbedingt den Sicherungsclip, damit Sie den HP40 im Notfall
schnell vom Quadranten lösen können.
Abstand Mitte Ruderachse
zu Mitte Aufnahme HP40
Hinweis! Montieren Sie den HP40 NICHT mit einem Abstand Mitte Ruderachse ,./.
HP40 von weniger als 150 mm oder mehr als 200 mm.
Der elektrische Anschluss erfolgt wie folgt:
Rot an die Klemme "MOTOR 1" des Servo A1510
-
Schwarz an die Klemme "MOTOR 2" des Servo A1510
-
Anschluss des Magnetventils.
Der Anschluss des eingebauten Magnetventils ist seitlich am HP40 montiert.
Demontieren Sie den Anschlußstecker (kleine Schraube – dann abziehen). Öffnen Sie
den Stecker von der Unterseite mit Hilfe eines kleinen Schraubendrehers. Schliessen
Sie ein zweipoliges Kabel (Kabelquerschnitt 1,5 mm²) an die Klemmen 1 und 2 an (Die
Klemme mit dem Erdungssysmbol bleibt frei!).
Eine Ader des Kabels vom Magnetventil an Klemme 16 auf der linken
-
Seite des Servo A1510
Die andere Ader des Kabels vom Magnetventil an Klemme 17 auf der
-
linken Seite des Servo A1510
Es ist egal, welche Ader des Kabels vom Magnetventil an Klemme 16
-
oder 17 am Servo angeschlossen wird.
Maximale Ruderlage
150 mm
160 mm
175 mm 42.5
200 mm
20
Motor
Stromanschluss
Magnetventil
Max Drehmoment bei 0°
50
47
37
AUTOPILOT
1085 Nm
1164 Nm
1290 Nm
1447 Nm
