4.4.2 Ruderlagen-Geber linear

Der "lineare" Ruderlagen-Geber ist für die Montage direkt auf dem integrierten
Hydraulikantrieb HP40 konzipiert.
Montage:
Entfernen Sie den Gummiproppen auf Höhe des Magnetventils auf der
-
Oberseite des HP40. Drehen Sie den mit dem Ruderlagen-Geber
gelieferten Pin in den HP40.
Stecken Sie den Ruderlagen-Geber auf diesen Pin und den
-
Befestigungsbolzen des HP40 auf dem Ruderquadranten.
Sichern Sie den Ruderlagen-Geber mit den Clips.
-
Elektrischer Anschluss:

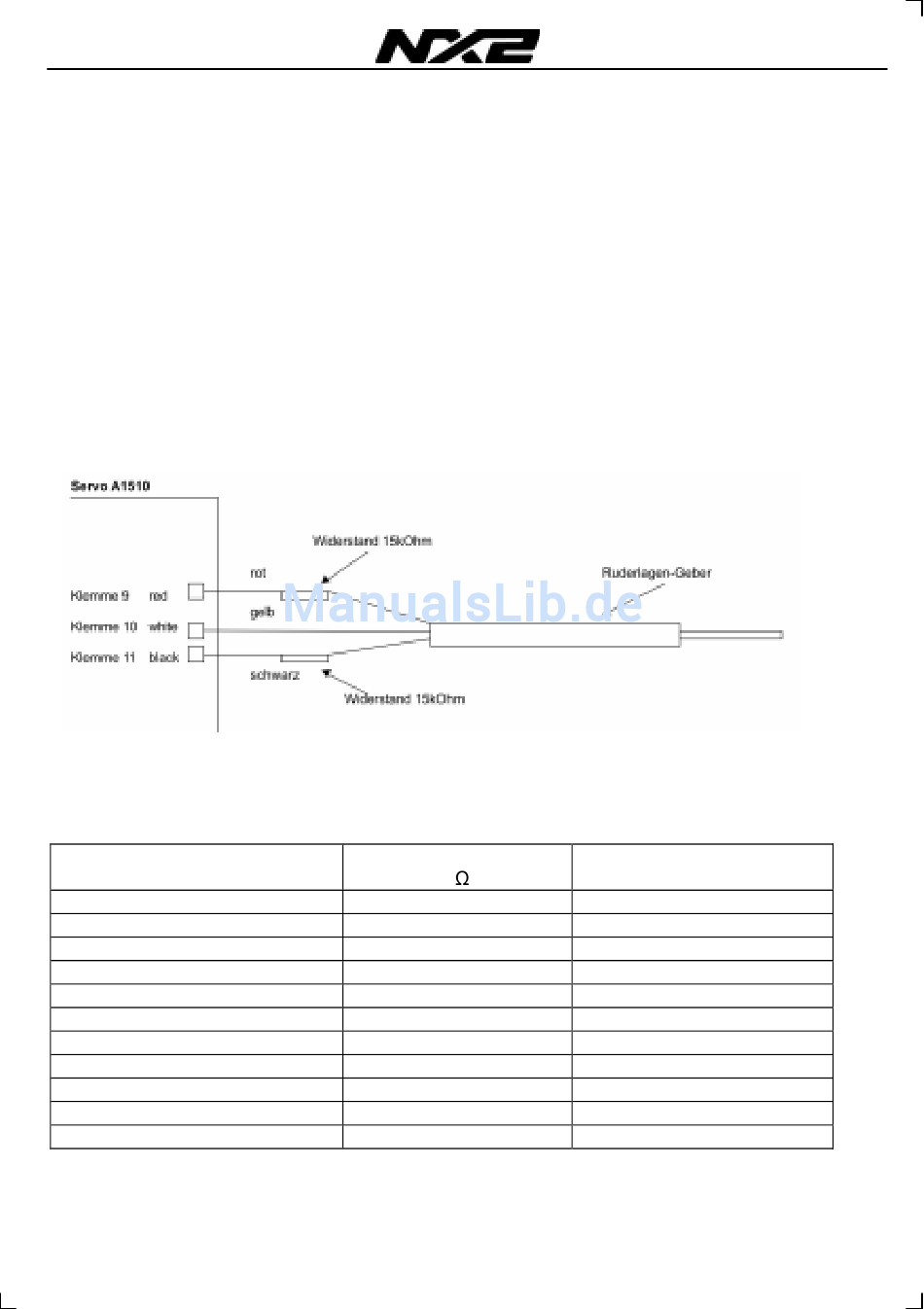

In Abhängigkeit des Abstandes zwischen Mitte Ruderachse und Befestigungspunkt
des HP40 auf dem Ruderquadranten müssen Widerstände zwischen den Ruderlagen-
Geber und den Servo A1510 installiert werden (siehe obige Zeichnung).
Abstandes Mitte Ruderachse
./. Befestigungspunkt HP40
150
155
160
165
170
175
180
185
190
195
200
Widerstand
(k )
11.3
12.4
13.0
14.0
14.7
15.4
16.5
16.9
17.8
18.7
19.1
23
