AUTOPILOT

4.3.2 Hydraulikzylinder AN-23

Hinweis! Bolzen für die Befestigung des Hydraulikzylinders, Hydraulikschläuche und –
Verschraubungen sind NICHT im Lieferumfang enthalten.
Achtung! Berücksichtigen Sie bei der Installation / der Herstellung des Fundamentes
für den Hydraulikzylinder darauf, dass Kräfte bis 680 kg auftreten können.

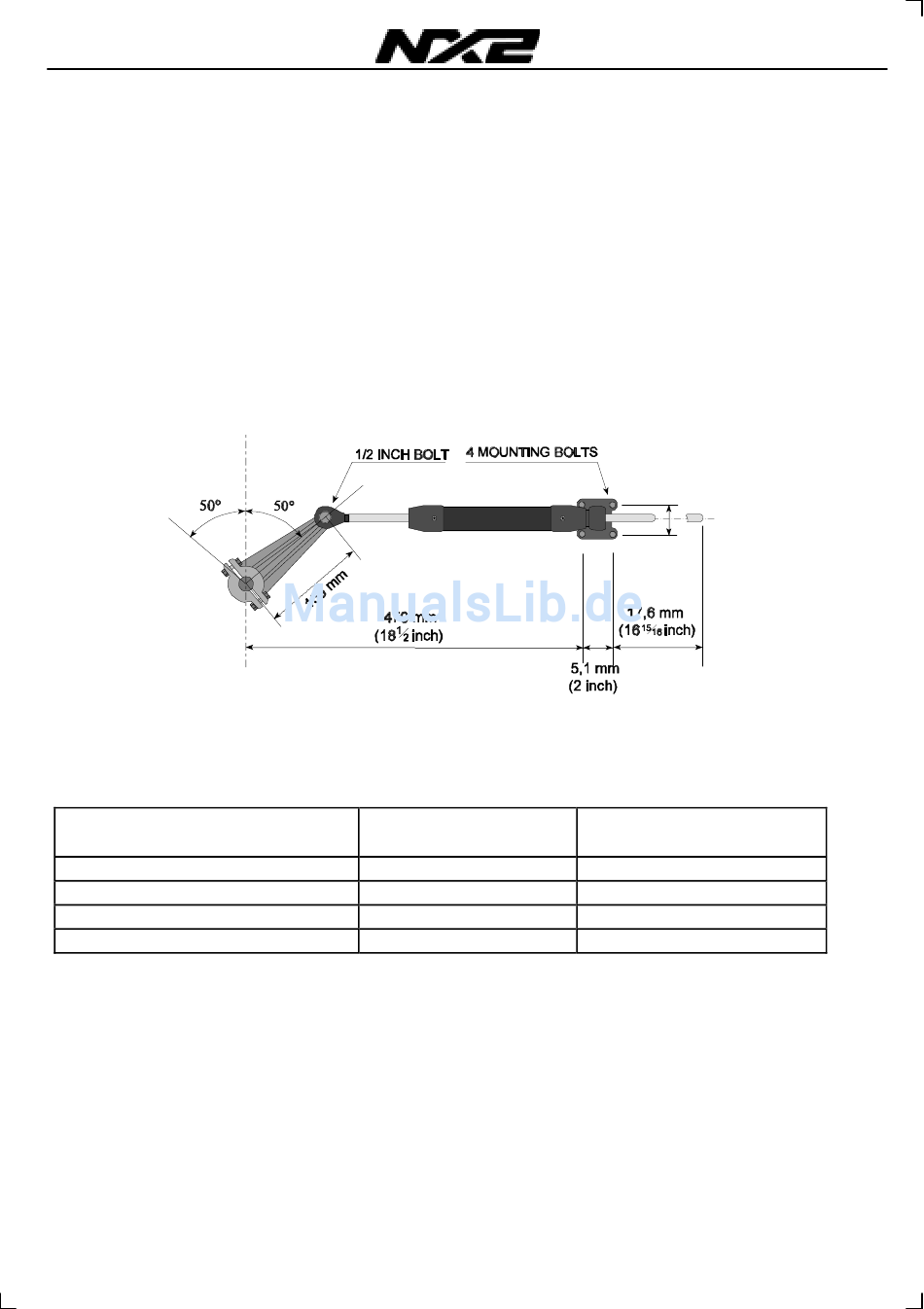

Der Hydraulikzylinder soll entsprechend der Zeichnung an den Ruderquadranten
angeschlossen werden. Benutzen Sie dazu den im Lieferumfang enthaltenen Bolzen.
Hinweis! Nutzen Sie unbedingt den Sicherungsclip, damit Sie den HP40 im Notfall
schnell vom Quadranten lösen können.
Der empfohlene Abstand Mitte Ruderachse zu Mitte Aufnahme AN-23 beträgt 150 mm,
um einen Ruderausschlag von 50° zu ermöglichen. Der maximale Ausschlag des
Hydraulikkolbens beträgt 229 mm .
Abstand Mitte Ruderachse
zu Mitte Aufnahme AN-23
Maximale Ruderlage
150 mm
161 mm
178 mm
200 mm
19
Max Drehmoment bei 0°
50
45
40
37
Deutsch
1085 Nm
1164 Nm
1290 Nm
1447 Nm
