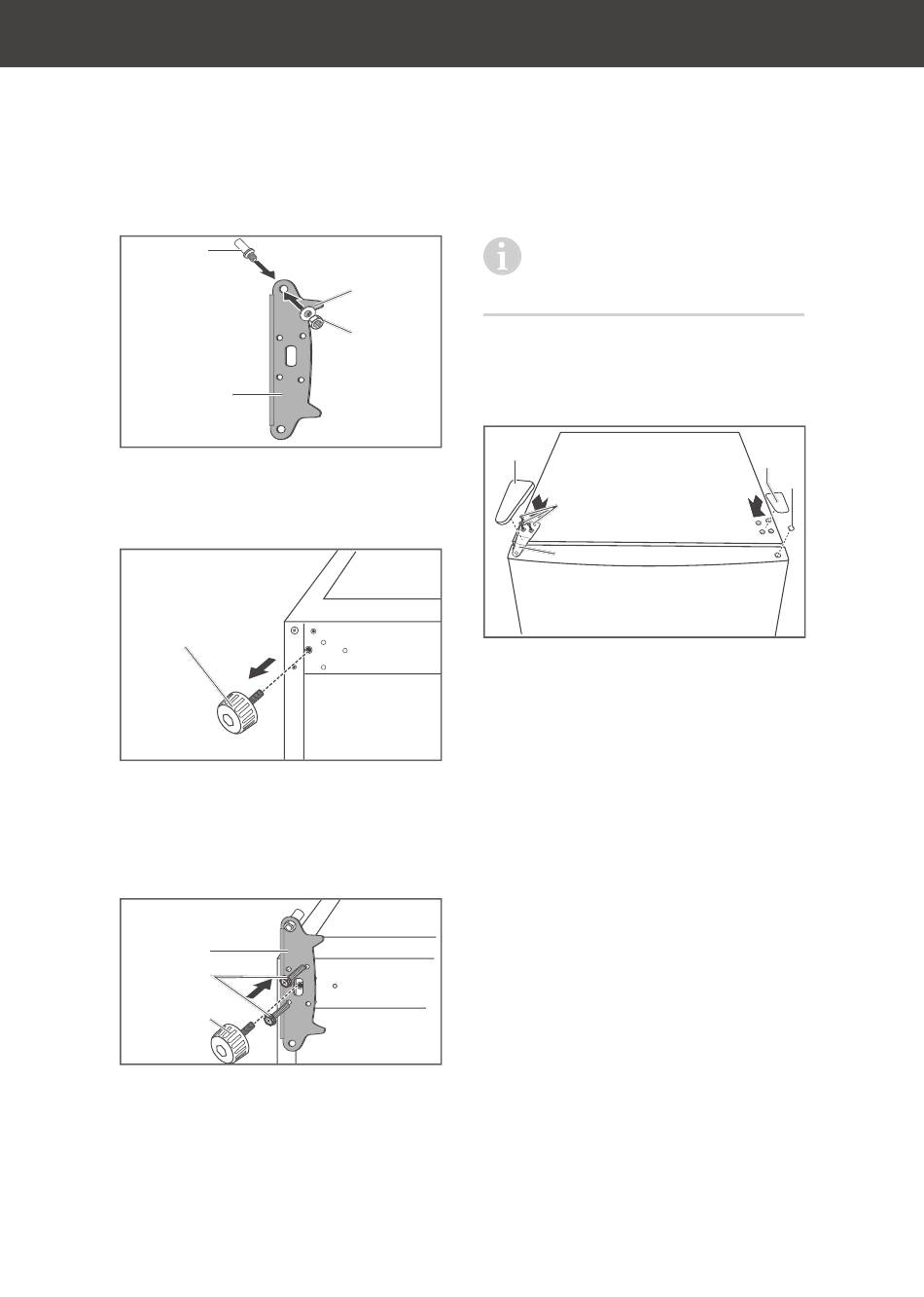

Oberes Scharnier Montieren; Unteres Scharnier Und Gerätetür Montieren - hanseatic HGS14355CNFI Gebrauchsanleitung

Seite DE-26 Erstinbetriebnahme
(28)
(23)
5. Drehen Sie das untere Scharnier (23) um,
und schrauben Sie den Scharnierbol-
zen (28) und den Sprengring (29) wieder
an.
(4)
6. Drehen Sie den linken Schraubfuß (4) he-
raus.
Unteres Scharnier und Gerätetür
montieren
(23)
(22)
(4)
1. Schrauben Sie mit den beiden Schrau-
ben (22) das untere Scharnier (23) links
an, und drehen Sie den Schraubfuß (4)
wieder ein.
Drehen Sie die Schrauben mit dem
Schraubendreher 2 oder 3 Umdrehun-
gen weit hinein, und ziehen Sie sie
(29)
dann mit dem 8er Schraubenschlüssel fest.
(27)
2. Stellen Sie das Gerät aufrecht hin.
3. Setzen Sie die Gerätetür (2) ein.

Oberes Scharnier montieren

(17)
1. Schrauben Sie das obere Scharnier (18)
mit den Schrauben (20) fest.
2. Setzen Sie die Scharnierabdeckung (17)
auf.
3. Setzen Sie gegenüber die Abdeckung (19)
auf.
4. Setzen Sie den Blindstopfen (21) ein.
(20)
(18)
(19)
(21)
