(22)

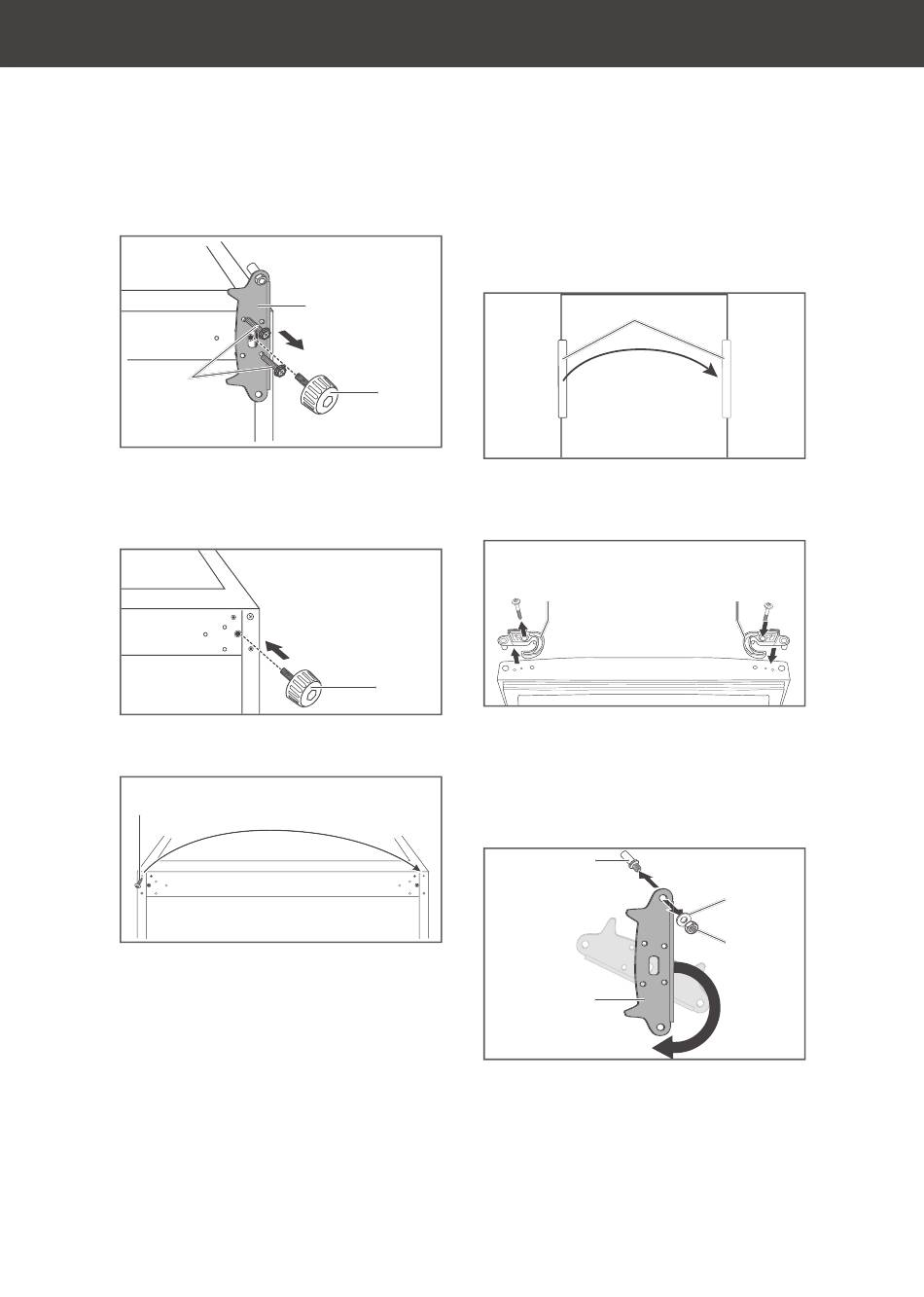

6. Lösen Sie die Schrauben (22) am unteren
Scharnier (23), drehen Sie den rechten
Schraubfuß (4) heraus, und nehmen Sie
das untere Scharnier ab.
7. Drehen Sie den rechten Schraubfuß (4)
wieder hinein.
(24)
8. Lösen Sie die Schraube (24), und setzen
Sie sie an der gegenüberliegenden Seite
wieder ein.
Gerätetür und unteres Scharnier
vorbereiten
(23)
(4)
1. Setzen Sie ggf. den Türgriff (3) um. Lesen
(4)
2. Lösen Sie die Schraube am Kunststoffein-
3. Schrauben Sie den Kunstsoffeinsatz (26)
4. Lösen Sie mithilfe des 10er Schrauben-
Erstinbetriebnahme
(3)
sie dazu noch einmal den Abschnitt „Tür-
griff montieren" auf Seite DE-23.
(25)
satz (25) der Gerätetür, und nehmen Sie
den Kunststoffeinsatz ab.
auf der gegenüberliegenden Seite der Ge-
rätetür (2) fest.
(28)
(23)
schlüssels und einer Zange die Mut-
ter (27) des Scharnierbolzens (28) am un-
teren Scharnier (23), und nehmen Sie sie
zusammen mit dem Sprengring (29) ab.
Seite DE-25
(26)
(29)
(27)
