REMKO SC-1 Smart-Com
3.

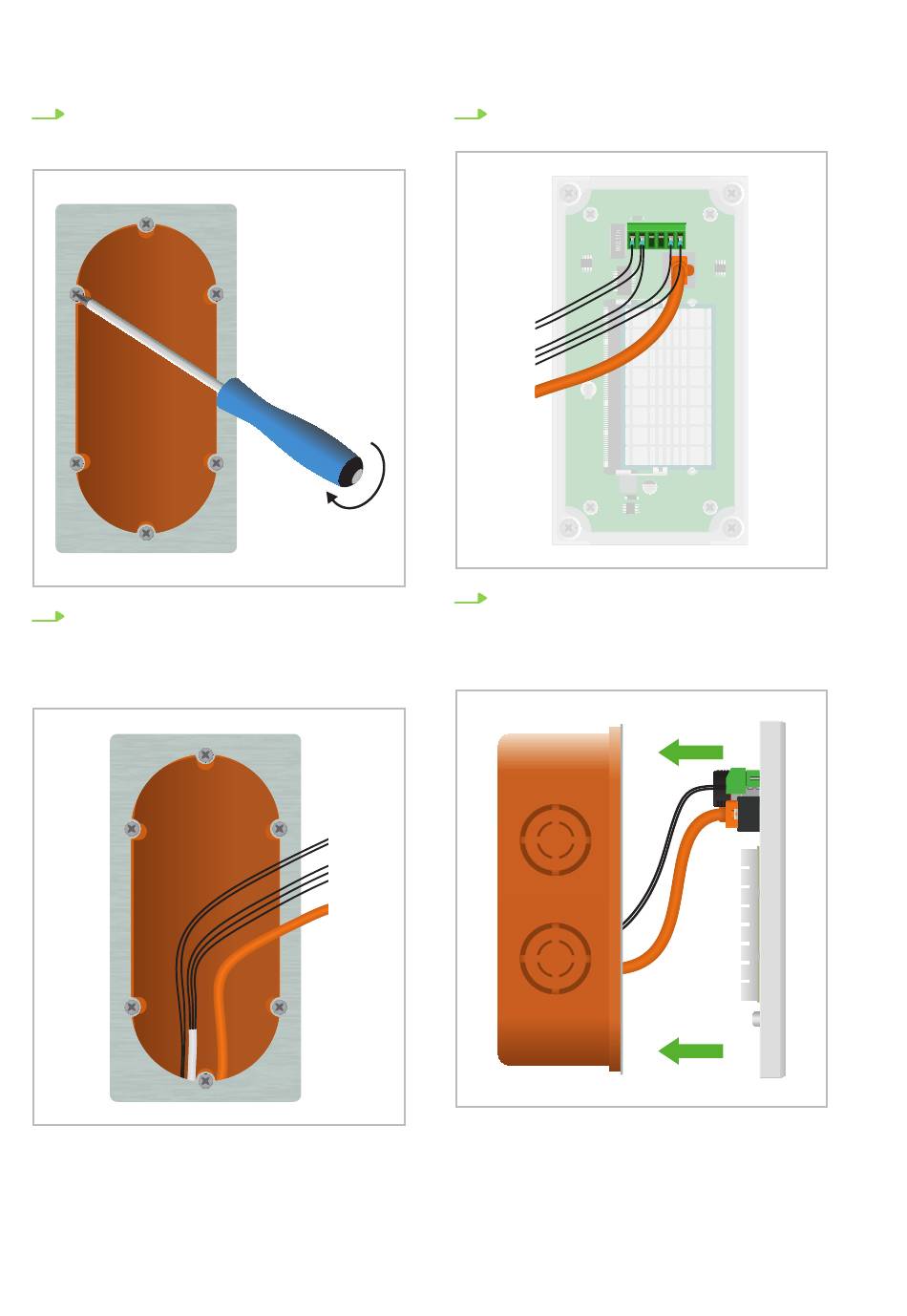

Die Montageplatte auf die platzierte Unter-
putzdose setzen und mit geeigneten Flach-
kopfschrauben fixieren.
4.
Die Kabel für Spannungsversorgung, Geräte-
BUS und Netzwerkkabel (optional) durch
eine der Durchführungen ziehen, sodass
genügend Kabellänge zum Anschluss an das
Display zur Verfügung steht.
24
5.
Die elektrischen Verbindungen laut Kapitel
„Elektrischer Anschluss" erstellen.
6.
Den Alurahmen mit Hilfe der Magneten auf
dem Gehäuse fixieren. Es ist darauf zu
achten, dass keine Kabel zwischen dem
Rahmen und dem Gehäuse eingeklemmt
werden.
12V GND A1
B1
A2
B2
