- Seite 1 Bedienungs- und Installationsanleitung REMKO Raumtemperatur-Regelung Einbauregelung für KWK 125-725 RR 15 0249-2020-01 Version 1, de_DE Vor Beginn aller Arbeiten Anleitung lesen!
- Seite 2 Vor Inbetriebnahme / Verwendung der Geräte ist diese Anlei- tung sorgfältig zu lesen! Diese Anleitung ist Bestandteil des Gerätes und muss immer in unmittelbarer Nähe des Aufstellungsortes, bzw. am Gerät aufbewahrt werden. Änderungen bleiben uns vorbehalten; für Irrtümer und Druckfehler keine Haftung! Originaldokument...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheits- und Anwenderhinweise....................4 1.1 Allgemeine Sicherheitshinweise...................... 4 1.2 Kennzeichnung von Hinweisen....................... 4 1.3 Personalqualifikation........................4 1.4 Gefahren bei Nichtbeachtung der Sicherheitshinweise..............4 1.5 Sicherheitsbewusstes Arbeiten....................... 5 1.6 Sicherheitshinweise für den Betreiber..................... 5 1.7 Sicherheitshinweise für Montage-, Wartungs- und Inspektionsarbeiten......... 5 1.8 Eigenmächtiger Umbau und Veränderungen.................. -
Seite 4: Remko Raumtemperatur-Regelung
REMKO Raumtemperatur-Regelung Sicherheits- und Anwenderhinweise WARNUNG! Diese Kombination aus Symbol und Signalwort 1.1 Allgemeine Sicherheitshinweise weist auf eine möglicherweise gefährliche Situ- ation hin, die zum Tod oder zu schweren Verlet- Lesen Sie vor der ersten Inbetriebnahme des zungen führen kann, wenn sie nicht gemieden Gerätes oder deren Komponenten die Betriebsan-... -
Seite 5: Sicherheitsbewusstes Arbeiten
1.5 Sicherheitsbewusstes Arbeiten Regionale Verordnungen und Gesetze sowie das Wasserhaushaltsgesetz sind einzuhalten. Die in dieser Anleitung aufgeführten Sicherheits- Die elektrische Spannungsversorgung ist auf hinweise, die bestehenden nationalen Vorschriften die Anforderungen der Geräte anzupassen. zur Unfallverhütung sowie eventuelle interne Die Befestigung der Geräte darf nur an den Arbeits-, Betriebs- und Sicherheitsvorschriften des werkseitig vorgesehenen Punkten erfolgen. -
Seite 6: Gewährleistung
Leisten Sie einen wertvollen Beitrag zur Abfallver- „Gewährleistungsurkunde” vollständig ausgefüllt minderung und Erhaltung von Rohstoffen und ent- an die REMKO GmbH & Co. KG zurückgesandt sorgen Sie das Verpackungsmaterial daher nur bei hat. Die Gewährleistungsbedingungen sind in den entsprechenden Sammelstellen. -
Seite 7: Technische Daten
Technische Daten 2.1 Gerätedaten Baureihe RR 15 Betriebsweise Präzisions-Raumtemperatur-Regelung für KWK Arbeitsbereich °C/r.F +0 bis +40/20 bis 80% nicht kondensierend Lagerungsbereich °C/r.F -10 bis +50/20 bis 80% nicht kondensierend Einstellbereich °C +5 bis +35 (Raster = 1) Regelpräzision/-hysterese °C/K +- 1,5/0,5... -
Seite 8: Gerätebeschreibung

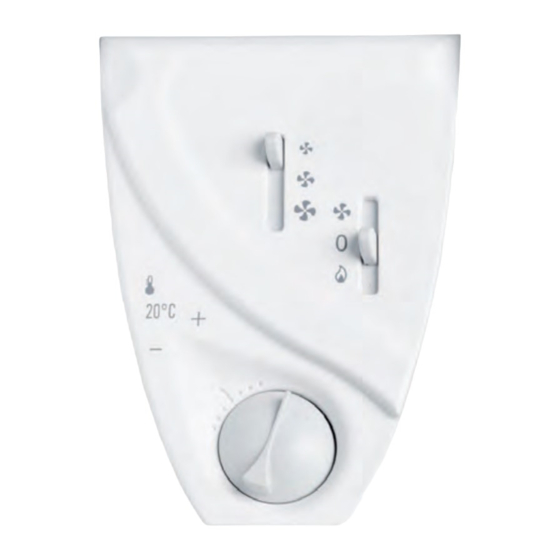

REMKO Raumtemperatur-Regelung Gerätebeschreibung Bedienung Die Raumtemperatur-Regelung dient der Bedie- Die Bedienung des Reglers erfolgt über die ent- nung der Geräteserie KWK 125 bis 725. sprechenden Schalter und Temperaturregler. Ver- wenden Sie gegebenenfalls auch die Bedienungs- Dieses Zubehör ist ein elektronischer Wand-Ein- anleitung des zu bedienenden Gerätes. -
Seite 9: Montage Und Installation
Montage und Installation Ventilatorwahlschalter Das Gerät verfügt über drei Einstellmöglichkeiten Montageanweisung für das Fachpersonal der Ventilator-Geschwindigkeit. Über den Wahl- hebel können Sie zwischen den drei zur Verfügung Kontrollieren Sie den Verpackungsinhalt auf Voll- stehenden Stufen auswählen. In der obersten ständigkeit und das Gerät auf sichtbare Transport- Position, welche mit dem kleinen Lüfterrad schäden. -
Seite 10: Regelbare Systeme
REMKO Raumtemperatur-Regelung Regelbare Systeme Ein an Klemme 5-6 angeschlossenes Heizventil und ein an Klemme 7-8 angeschlossenes Kühl- Zweileiter-System mit einem Ventil zum Kühlen ventil regeln hierbei den mediumseitigen Volumen- oder Heizen strom in den Wärmetauschern des Innengerätes in beiden Betriebsmodi. Eine Umschaltung der Der Regler kann für die Steuerung einer Anlage... - Seite 11 Elektrisches Verdrahtungsschema Zweileiter-System Abb. 4: Verdrahtungsschema Zweileiter-System 1: RR 15 Regler...
- Seite 12 REMKO Raumtemperatur-Regelung Elektrisches Verdrahtungsschema Vierleiter-System Abb. 5: Verdrahtungsschema Vierleiter-System 1: RR 15 Regler...
-
Seite 13: Elektrischer Anschluss
Elektrischer Anschluss Inbetriebnahme Zusätzliche Hinweise Führen Sie die Inbetriebnahme folgendermaßen durch: Es ist ein allpolig trennender Hauptschalter sowie eine Sicherung vorzusehen. Schalten Sie das Gerät über die Raumtem- peratur-Regelung ein. Können Personen in Gefahrenbereiche der externen Kontakte gelangen, sind gesonderte Programmieren Sie die gewünschten Funkti- Sicher heitsmaßnahmen zu treffen (z.B. -
Seite 14: Index
REMKO Raumtemperatur-Regelung Index Eigenmächtige Ersatzteilherstellung ..5 Eigenmächtiger Umbau ....5 Abmessungen ......7 Gefahren bei Nichtbeachtung der Sicher- heitshinweise . -
Seite 16: Remko Qualität Mit System
REMKO QUALITÄT MIT SYSTEM Klima | Wärme | Neue Energien Telefon +49 (0) 5232 606-0 REMKO GmbH & Co. KG Hotline National +49 (0) 5232 606-0 Klima- und Wärmetechnik Telefax +49 (0) 5232 606-260 Im Seelenkamp 12 E-mail info@remko.de Hotline International 32791 Lage Internet www.remko.de...
