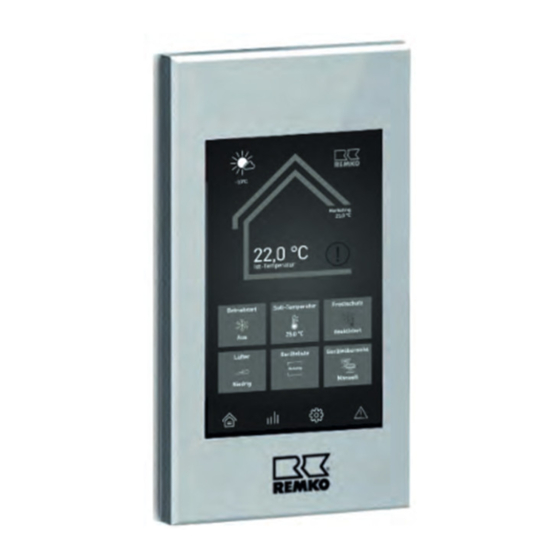

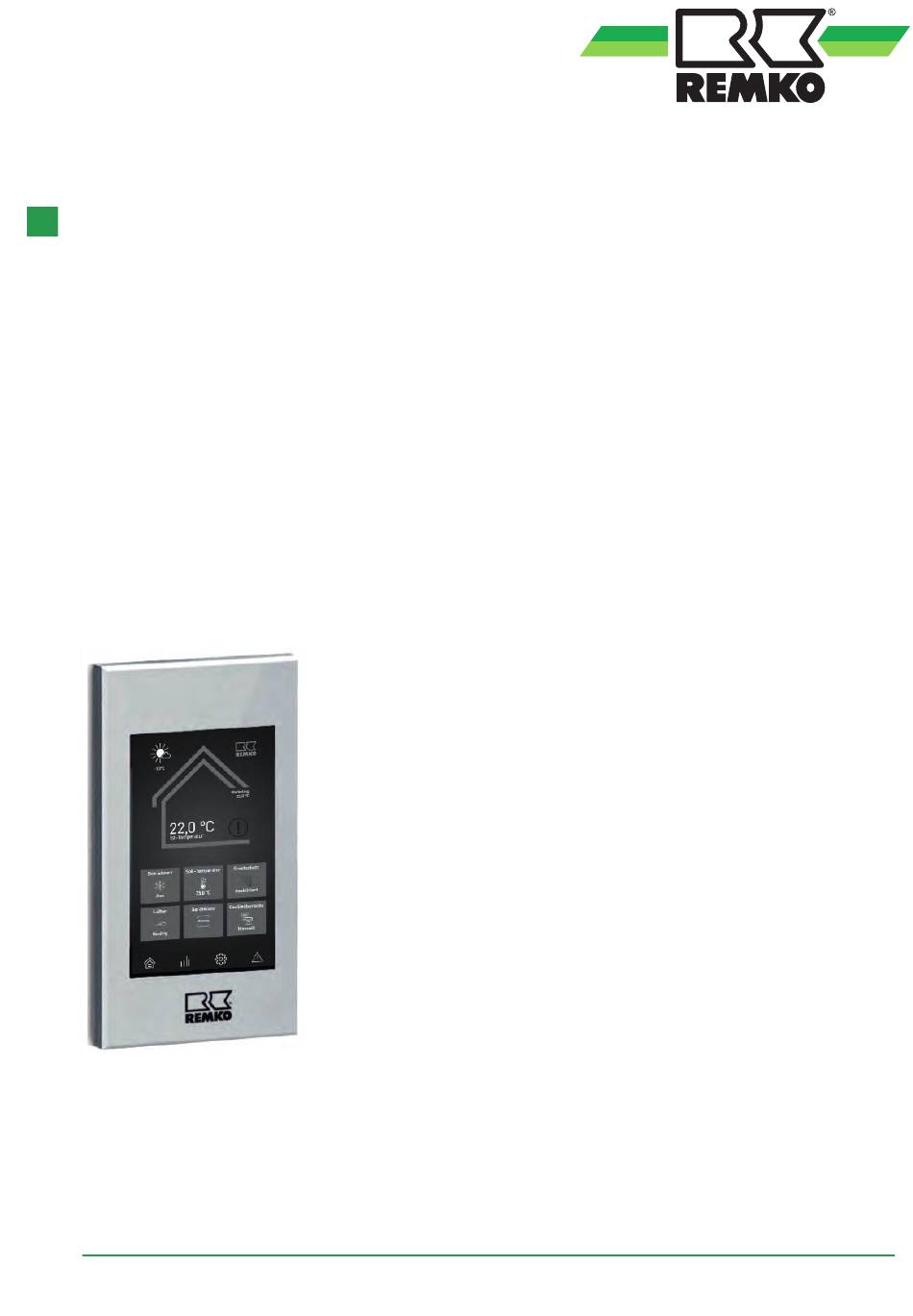

- Seite 1 Bedienungs- und Installationsanleitung REMKO SC-1 Smart-Com Für die Raumklimageräte-Serien BL, ML, MVV, MXD, MXT, MXW, RVD, RVT, RWT und RXT Handbuch für den versierten Fachmann 0335-2023-02 Version 1, de_DE Vor Beginn aller Arbeiten Anleitung lesen!
- Seite 2 Vor Inbetriebnahme / Verwendung der Geräte ist diese Anlei- tung sorgfältig zu lesen! Diese Anleitung ist Bestandteil des Gerätes und muss immer in unmittelbarer Nähe des Aufstellungsortes, bzw. am Gerät aufbewahrt werden. Änderungen bleiben uns vorbehalten; für Irrtümer und Druckfehler keine Haftung! Originaldokument...
- Seite 3 2.2 Geräteabmessungen........................7 2.3 Lieferumfang........................... 7 Bedienung.............................. 8 3.1 Allgemeine Bedienung........................8 3.2 Externer Zugriff über REMKO Smart-Web..................12 3.3 Aktivieren des KNX-Programmiermodus ..................14 Elektrischer Anschluss und Schnittstellen..................15 4.1 Anschlüsse und Schnittstellen...................... 15 4.2 Elektrischer Anschluss der Klimageräte..................16 4.3 Elektrischer Anschluss an das KNX-Netzwerk................
- Seite 4 REMKO SC-1 Smart-Com Sicherheits- und Anwenderhinweise WARNUNG! Diese Kombination aus Symbol und Signalwort 1.1 Allgemeine Sicherheitshinweise weist auf eine möglicherweise gefährliche Situ- ation hin, die zum Tod oder zu schweren Verlet- Lesen Sie vor der ersten Inbetriebnahme des zungen führen kann, wenn sie nicht gemieden Gerätes oder seinen Komponenten die Betriebsan-...
- Seite 5 1.5 Sicherheitsbewusstes Arbeiten Regionale Verordnungen und Gesetze sowie das Wasserhaushaltsgesetz sind einzuhalten. Die in dieser Anleitung aufgeführten Sicherheits- Die elektrische Spannungsversorgung ist auf hinweise, die bestehenden nationalen Vorschriften die Anforderungen der Geräte anzupassen. zur Unfallverhütung sowie eventuelle interne Die Befestigung der Geräte darf nur an den Arbeits-, Betriebs- und Sicherheitsvorschriften des werkseitig vorgesehenen Punkten erfolgen.
- Seite 6 Leisten Sie einen wertvollen Beitrag zur Abfallver- „Gewährleistungsurkunde” vollständig ausgefüllt minderung und Erhaltung von Rohstoffen und ent- an die REMKO GmbH & Co. KG zurückgesandt sorgen Sie das Verpackungsmaterial daher nur bei hat. Die Gewährleistungsbedingungen sind in den entsprechenden Sammelstellen.
- Seite 7 Technische Daten und Lieferumfang 2.1 Gerätedaten Baureihe Smart-Control Touch Betriebsweise Fernbedienung Spannungsversorgung +12 V DC Schutzart Leistungsaufnahme max. Leitungslänge max. Empfohlene Leitungsart (Verbindungsleitung) abgeschirmt, mind 0,5 Umgebung Umgebungstemperatur °C 0-70 Luftfeuchtigkeit % rH 0-95 (relativ) nicht kondensierend Fernbedienung EDV-Nr. 1613264 WLAN-Stick EDV-Nr.
- Seite 8 3.1 Allgemeine Bedienung peratur sowie die aktuelle Raum-Ist und Soll- Tem- peratur angezeigt. Über die Kacheln können Bei der REMKO Smart-Control Touch Regelung weitere Einstellungen vorgenommen werden. Die handelt es sich um ein Bedienmodul mit Touch- Auswahl, welche Kacheln in der Übersicht-Darstel- Display.
- Seite 9 Die angezeigten Informationen variieren je nach Die Einstelllungen werden individuell für jedes Berechtigungsstufe (Benutzer/Expertenebene). Innengerät voreingestellt. Diese Einstellungen Sollten mehrere Innengeräte als Gruppe sind die Grundlage für die Betriebsartwahl im zusammengefügt worden sein, so werden sie in Menü „Übersicht“. Beispiel: Steht bei dem dieser Übersicht trotzdem einzeln angezeigt, jeweiligen Innengerät der Status auf „AUS“, um diese individuell abzufragen.
- Seite 10 Hier werden Ihnen ggf. Störungen der jeweiligen Innengeräte angezeigt. Im Störfall leuchtete das Meldungssymbol rot auf. Expertenebene freischalten: Die Expertenebene erreichen Sie über das REMKO Logo in der rechten oberen Bildschirm- ecke. Sie werden aufgefordert das Experten-Passwort einzugeben, dieses lautet „0321“. Anschließend ist die Expertenebene aktiv (erkennbar an dem Wort „Experte“...
- Seite 11 Um den Smart-Control Touch mit dem Router zu verbinden, muss die Experten-Ebene durch drü- Wird die WPA2 Personal-Authentifizierung gewählt cken des REMKO-Logos in der oberen rechten erscheinen im Fenster die beiden Punkte "SSID" Displayecke aufgerufen werden. Anschließend ist (Netzwerk-Name) und "Passwort". Nachdem beide eine Passworteingabe erforderlich, die mit den Felder korrekt ausgefüllt wurden verbindet sich der...
- Seite 12 3.2 Externer Zugriff über REMKO Smart-Web Besteht eine stabile Netzwerkverbindung zwischen dem Router und dem Smart-Control Touch, ist es möglich mit der REMKO Smart-Web Oberfläche über das Internet die Anzeige des Smart-Control Touch auf ein Endgerät zu spiegeln. Abb. 15: Smart-Webportal Login Auf dem Smart-Webportal ist nun eine Anmeldung erforderlich.
- Seite 13 Seriennummer Innengerät Die Seriennummer vom Innengerät ist von dem Typenschild des Innengerätes abzulesen, welches Für eine möglichst stabile Verbindung emp- sich bei Wandgeräten hinter der Frontblende und fehlen wir die Verbindung per LAN Kabel herzu- bei Deckenkassetten unter der Filterklappe stellen.
- Seite 14 Gerätes eingetragen wurden bearbeitet werden. Gerät löschen Unter diesem Punkt kann das gewählte Gerät vom Konto gelöscht werden. 3.3 Aktivieren des KNX-Programmiermodus Um auf den SC-1 Smart-Com mit einer KNX-Pro- grammiersoftware zugreifen zu können, muss in den Einstellungen der Programmiermodus aktiviert werden: Einstellungen ¯...
- Seite 15 Elektrischer Anschluss und Schnittstellen 4.1 Anschlüsse und Schnittstellen Anschluss Geräte-BUS (A2/B2) An den Kontakten A2 (X) und B2 (Y) wird die Ver- bindungsleitung zwischen dem Smart-Control Touch und den anzusteuernden Geräten ange- schlossen. Der Leiter E muss auf die Klemme GND der Spannungsversorgung aufgelegt werden.
- Seite 16 REMKO SC-1 Smart-Com 4.2 Elektrischer Anschluss der Klimageräte Anschlussvarianten Der Smart-Control Touch wird bei Single-Split- und Multi-Splitanlagen an den X,Y und E-Kontakten der Innengeräte angeschlossen. Bei VRF-Anlagen der MVV Serie befinden sich die benötigten Anschlüsse an der Außeneinheit. Am letzten Innengerät sowie bei den MVV-Außenteilen ist außerdem ein 120 W Wider- stand vorzusehen.
- Seite 17 Abb. 22: Anschluss Multi-Split-System A: SC-1 Smart-Com 1: Kommunikationsleitung B: Inneneinheit 2: Unterputznetzteil oder Netzteil mit Eurostecker C: Inneneinheit 2, 3, 4...
- Seite 18 REMKO SC-1 Smart-Com Abb. 23: Anschluss VRF-System A: SC-1 Smart-Com 1: Kommunikationsleitung B: Außeneinheit Typ MVV ...DC 2: Unterputznetzteil oder Netzteil mit Eurostecker...
- Seite 19 4.3 Elektrischer Anschluss an das KNX-Netzwerk Anschlussvarianten Der SC-1 Smart-Com verfügt über eine Schnittstelle zur Anbindung eines KNX over IP-Netzwerks. Soll der SC-1 Smart-Com an ein KNX Twisted-Pair-Netzwerk angeschlossen werden, wird ein IPInterface (Zubehör) bzw. ein IP-Router benötigt. Abb. 24: Anschluss an ein KNX over IP-Netzwerk A: Endgerät mit Visualisierungssoftware...
- Seite 20 REMKO SC-1 Smart-Com Abb. 25: Anschluss an ein KNX-TP-Netzwerk A: KNX Steuerung (KNX TP) E: SC-1 Smart-Com B: Spannungsversorgung 24...30V DC 1: KNX-TP-Busleitung C: Router / Netzwerkswitch 2: Spannungsversorgung IP Interface D: IP-Router 3: Netzwerkkabel...
- Seite 21 Abb. 26: Anschluss an ein KNX-TP-Netzwerk und Endgerät mit Visualisierungssoftware A: KNX Steuerung (KNX TP) F: SC-1 Smart-Com B: Spannungsversorgung 24...30V DC 1: KNX-TP-Busleitung C: Endgerät mit Visualisierungssoftware 2: Spannungsversorgung IP Interface D: Router / Netzwerkswitch 3: Netzwerkkabel E: IP-Router...
- Seite 22 REMKO SC-1 Smart-Com Montage und Installation Die Kabel für Spannungsversorgung, Geräte- BUS und Netzwerkkabel (optional) durch Aufputz-Montage eine der Durchführungen ziehen, sodass genügend Kabellänge zum Anschluss an das Die Aufputz-Montage kann folgendermaßen durch- Display zur Verfügung steht.. geführt werden: Den durch Magneten fixierten Alurahmen durch ziehen und vom Gehäuse lösen.
- Seite 23 Den Alurahmen mit Hilfe der Magneten auf Die Unterputz-Montage kann folgendermaßen dem Gehäuse fixieren. Es ist darauf zu durchgeführt werden: achten, dass keine Kabel zwischen dem Den durch Magneten fixierten Alurahmen Rahmen und dem Gehäuse eingeklemmt durch ziehen und vom Gehäuse lösen werden.
- Seite 24 REMKO SC-1 Smart-Com Die Montageplatte auf die platzierte Unter- Die elektrischen Verbindungen laut Kapitel putzdose setzen und mit geeigneten Flach- „Elektrischer Anschluss“ erstellen. kopfschrauben fixieren. 12V GND A1 Den Alurahmen mit Hilfe der Magneten auf Die Kabel für Spannungsversorgung, Geräte- dem Gehäuse fixieren.
- Seite 25 Inbetriebnahme Kompatibilität Adressierung der Innengeräte Der Smart-Control Touch ist für den Anschluss an folgende Gerätetypen vorgesehen: Soll der Smart-Control Touch mehrere Innengeräte ansteuern, muss den einzelnen Geräten eine Single-Split Adresse zugeordnet werden. Es ist darauf zu achten, dass jede Adresse nur einmal verwendet ML 265-525 DC wird.
- Seite 26 REMKO SC-1 Smart-Com KNX-Kommunikationsobjekte Übersicht der verfügbaren Befehle Über eine bauseitige KNX-Regelung können die folgenden Befehle ausgelesen oder verändert werden. Die Funktion "Empfangen" beschreibt das Schreiben von Daten. Die Funktion "Senden" beschreibt das Abfragen von Daten. Beschreibung Objektfunktion Länge Datentyp...
- Seite 27 Index Adressierung der Innengeräte ....25 Netzwerkintegration ..... . 11 Anschlüsse .
- Seite 28 REMKO QUALITÄT MIT SYSTEM Klima | Wärme | Neue Energien Telefon +49 (0) 5232 606-0 REMKO GmbH & Co. KG Hotline National +49 (0) 5232 606-0 Klima- und Wärmetechnik Telefax +49 (0) 5232 606-260 Im Seelenkamp 12 E-mail info@remko.de Hotline International 32791 Lage Internet www.remko.de...
