Inhaltszusammenfassung für REMKO ETR-3

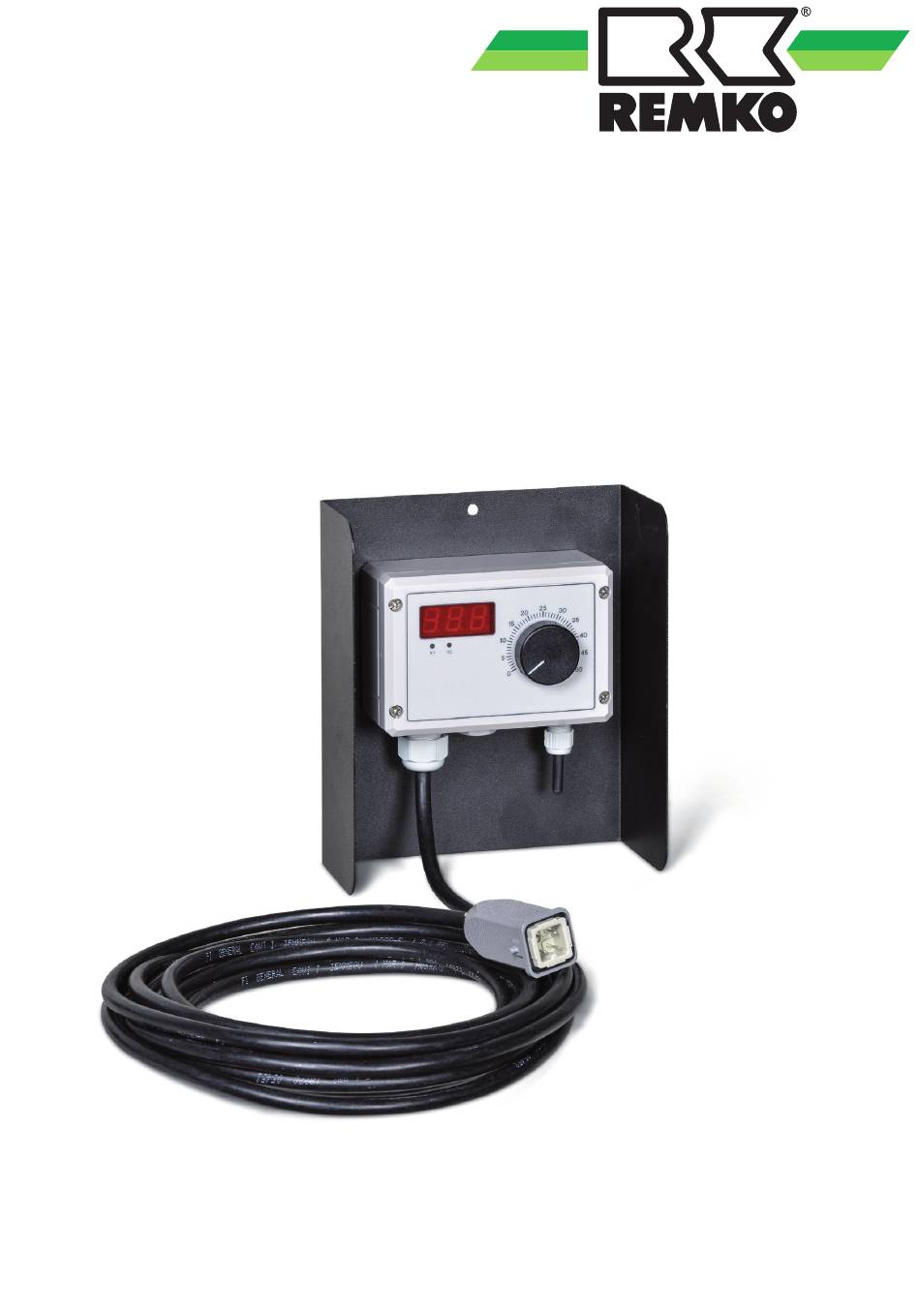

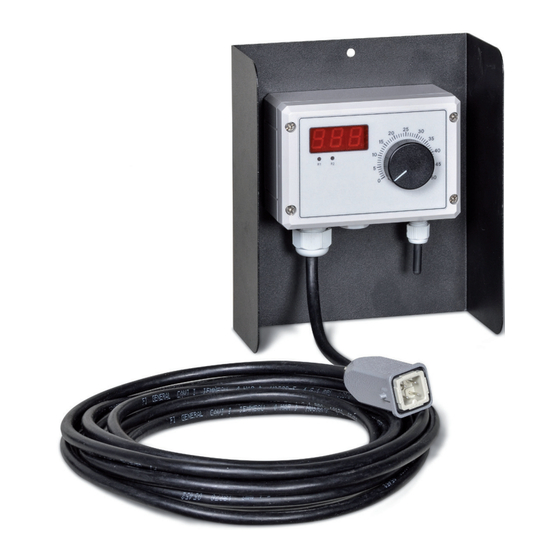

- Seite 1 REMKO ETR-3 elektronischer Feuchtraumthermostat Bedienung Technik Ausgabe D-N01...
-
Seite 3: Inhaltsverzeichnis
Inhalt Sicherheitshinweise Bestimmungsgemäße Verwendung Umweltschutz und Recycling Bedienelemente Gerätebeschreibung Montage Abmessungen Schaltschema Technische Daten Vor Inbetriebnahme / Verwendung der Geräte ist diese Originalbetriebsanleitung sorgfältig zu lesen! Diese Anleitung ist Bestandteil des Gerätes und muss immer in unmittelbarer Nähe des Aufstellungsortes, bzw. am Gerät aufbewahrt werden. -
Seite 4: Sicherheitshinweise
Alle Produkte werden für den Transport Umbau oder Veränderung der von sorgfältig in umweltfreundlichen Materi- ■ REMKO gelieferten Geräte oder alien verpackt. Leisten Sie einen wertvol- Komponenten sind nicht zulässig und len Beitrag zur Abfallverminderung und können Fehlfunktionen verursachen... -
Seite 5: Bedienelemente
Bedienelemente Legende: 1 = Einstellknopf Solltemperatur 2 = LED - Anzeige für die Ist-Temperatur 3 = Einstellung Schaltdifferenz 4 = Schaltzustandsanzeige des Relais (LED) 5 = Steckbrücke „Heizen“/„Kühlen“ 6 = Einstellung Fühlerabgleich... -
Seite 6: Gerätebeschreibung
REMKO ETR-3 Gerätebeschreibung 1. Kurzbeschreibung 2.3. Fühlereingang Der elektronische Feuchtraum- Der Temperaturfühler wird an den dafür thermostat erfasst mit einem Tempe- vorgesehenen Klemmen raturfühler die Isttemperatur an einem (11 + 12) angeschlossen. Dabei muß Meßort und schaltet in Abhängigkeit nicht auf die Polung geachtet werden. -
Seite 7: Versorgungsspannung
2.6. Display Vor allen Arbeiten am Gerät die ■ Das dreistellige LED-Display zeigt die Leitungen spannungsfrei schalten aktuelle Ist-Temperatur der Meßstelle. Auch die Fehlermeldung ‚Err‘ wird hier Der Anschluss darf nur durch autori- ■ angezeigt. siertes Fachpersonal erfolgen Der Anschluß ist nach dem beige- 2.7. -
Seite 8: Montage
REMKO ETR-3 Montage Die elektronische Temperaturregelung ist für eine Wandmontage mit Aufputzka- beleinführung geeignet. Wird ein exter- ner Fühler verwendet bitte die folgenden Hinweise beachten. HInwEIS Der externe Temperaturfühler ist HInwEIS so zu installieren, das er die durch- Der externe Temperaturfühler sollte schnittliche Raumtemperatur er- nach Möglichkeit an Innenwänden... -
Seite 9: Abmessungen
Abmessungen 68,2 57,5 Befestigungsmaße Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten. -
Seite 10: Schaltschema
REMKO ETR-3 Schaltschema ETR-3 PE 1 3 2 Temperaturfühler Thermostat- Anschlussstecker AcHTUnG Vor Instandsetzungs- oder Einstell- arbeiten ist das Thermostat grund- sätzlich vom Stromnetz zu trennen. Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten. -
Seite 11: Technische Daten
Technische Daten Elektronischer Feuchtraumthermostat ETR-3 Temperaturmessbereich +0 °C... +50 °C Schaltdifferenz (∆ t ) ±0,1... ±2,5 K, einstellbar KTY-Halbleiterelement (es muss nicht auf Temperaturfühler die Polung geachtet werden) 3-stelliges LED-Display für die Ist-Tem- Optische Anzeige peratur Drehknopf oder Drehwelle mit Schrau-... - Seite 12 REMKO InTERnATIOnAL … und einmal ganz in Ihrer Nähe! Nutzen Sie unsere Erfahrung und Beratung REMKO GmbH & Co. KG Klima- und Wärmetechnik Im Seelenkamp 12 D-32791 Lage Postfach 1827 D-32777 Lage Telefon +49 52 32 6 06-0 Telefax +49 52 32 6 06-2 60 E-mail info@remko.de...
