• Utilice únicamente piezas y accesorios originales recomendados
por el fabricante. Si se utilizan otras piezas, existe un alto riesgo de
accidente.
• Mantener fuera del alcance de los niños.
ATENCIÓN: La unidad está diseñada para ambientes interiores o
secos.

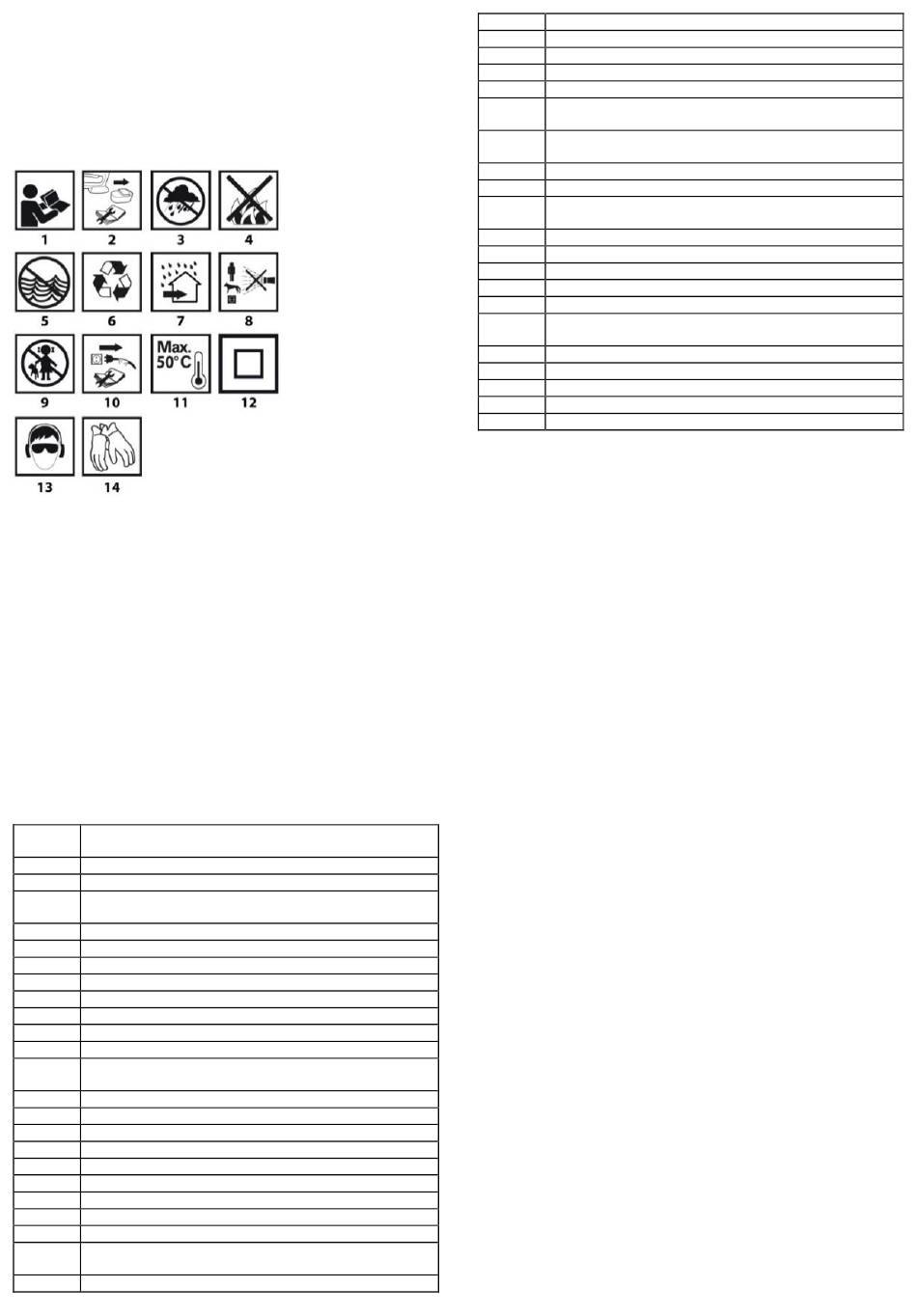

PICTOGRAMAS Y ADVERTENCIAS
1.Lea el manual de instrucciones y observe las advertencias y
condiciones de seguridad que contiene.
2.Retire la batería de la unidad antes de ajustarla o limpiarla.
3.Proteja el dispositivo de la humedad.
4.No tire las celdas al fuego.
5.Supone un riesgo para el medio ambiente acuático.
6.Reciclaje.
7.Para uso en interiores
8.No apunte el chorro hacia personas, animales o instalaciones
vivas.
9.Mantenga a los niños alejados de las herramientas.
10.Desconecte el cargador antes de la reparación.
11.Temperatura máxima admisible de la célula.
12.Segunda clase de protección.
13.Usar equipo de protección personal (gafas de seguridad,
protección para los oídos).
14.Utilizar guantes de protección.
DESCRIPCIÓN DE LOS ELEMENTOS GRÁFICOS
Figura
A
1 Interruptor de encendido/apagado (interruptor principal)
Botón de aumento (aumento de valor)
2
3 Pulsador para activar la pantalla LCD y para cambiar la
presión de funcionamiento
Botón menos (reducir el valor)
4
Pantalla del manómetro
5
6 Asa de transporte
7 Interruptor de encendido/apagado de la luz de trabajo
Manguera de baja presión
8
Lámpara de trabajo
9
Batería recargable (no incluida)
10
Extremo de la manguera de baja presión
11
Descripción
Figura
B
Botón de bloqueo de la manguera de alta presión
1
Extremo de la manguera de alta presión
2
3 Aguja de bola
Punta cónica
4
Punta de válvula tipo Presta
5
Manguera de alta presión
6
7 Salida de aire
8 Toma de aire
Toma de la batería
9
Descripción
Figura
C
Cable de alimentación del mechero
1
Descripción
Toma de la batería
2
3 Almohadillas antideslizantes para compresores
4 Enchufe del mechero
Lámpara de trabajo
5
6 Toma de aire
Descripción
Figura
D
Botón para encender y cambiar el dispositivo en
1
funcionamiento
2 Compresor encendido
3 Unidad de soplado/bomba encendida
4 Pulsador para activar la pantalla LCD y para cambiar la
presión de funcionamiento
Presión en PSI
5
Presión en bar
6
Valor de la presión en kPa
7
Lámpara de trabajo apagada
8
Lámpara de trabajo encendida
9
Descripción
Figura
E
Extremo de la manguera de alta presión desbloqueado
1
Extremo de la manguera de alta presión bloqueado
2
Punta cónica
3
4 Aguja para balones deportivos
Punta de válvula tipo Presta
5
CONSTRUCCIÓN Y FINALIDAD
El soplador con compresor es una unidad compacta y portátil que se
alimenta de una batería o del mechero del coche, por lo que puede
utilizarse en cualquier lugar. Está alimentado por un motor de corriente
continua que acciona el compresor y el soplador/bomba. La unidad está
equipada con un manómetro digital iluminado, iluminación (siendo 3
LEDs), y apagado automático cuando se alcanza la presión objetivo.
El compresor está diseñado para inflar artículos como neumáticos de
coche, neumáticos de bicicleta, neumáticos de cortacésped, equipos
deportivos, colchones inflables, juguetes de playa y otros artículos
inflables. El compresor no está diseñado para inflar artículos de gran
volumen como botes de goma y grandes colchones inflables. La
funcionalidad adicional incluye la capacidad de desinflar rápidamente
los equipos mencionados.
No utilice el inflador del tanque de aire como equipo de respiración o
para rociar productos químicos.
FUNCIONAMIENTO DEL DISPOSITIVO
Controles/configuración
Antes de poner en marcha el aparato por primera vez, compruebe que no
presenta daños visibles después de sacarlo del embalaje. Antes de
instalar la batería o de conectarla a la toma del encendedor, compruebe
que el interruptor general está en la posición "0" fig. D1. Introduzca la
batería en la toma de corriente fig. C2 hasta que oiga un "clic" claro que
indica que la batería está correctamente instalada.
La figura D muestra el panel de control del compresor:
• Interruptor en posición "0" - aparato apagado
• Interruptor en posición "I" - interruptor del compresor encendido
• Interruptor en posición "II" - activación del soplador
Utilice el botón Fig. D4 para poner en marcha el compresor y cambiar la
unidad de presión:
• PSI
• BAR
• kPA
+
Utilice los botones " " y "
el valor de consigna de la presión de funcionamiento del compresor.
Las figuras D5; D6; D7 muestran el mismo valor de referencia de presión
de funcionamiento en diferentes unidades. La pantalla muestra los
parámetros y permite controlar únicamente el compresor que utiliza la
manguera de alta presión.
El botón fig. D8; D9 enciende o apaga la lámpara de trabajo fig. A9; fig.
C4.
La herramienta está equipada con una manguera de alta presión fig. B6.
y una manguera de baja presión fig. A7. La manguera de alta presión se
utiliza para bombear artículos de alta presión, como neumáticos y balones
deportivos. La manguera de baja presión sirve para bombear o desinflar
57
-
