EX-1177-2S

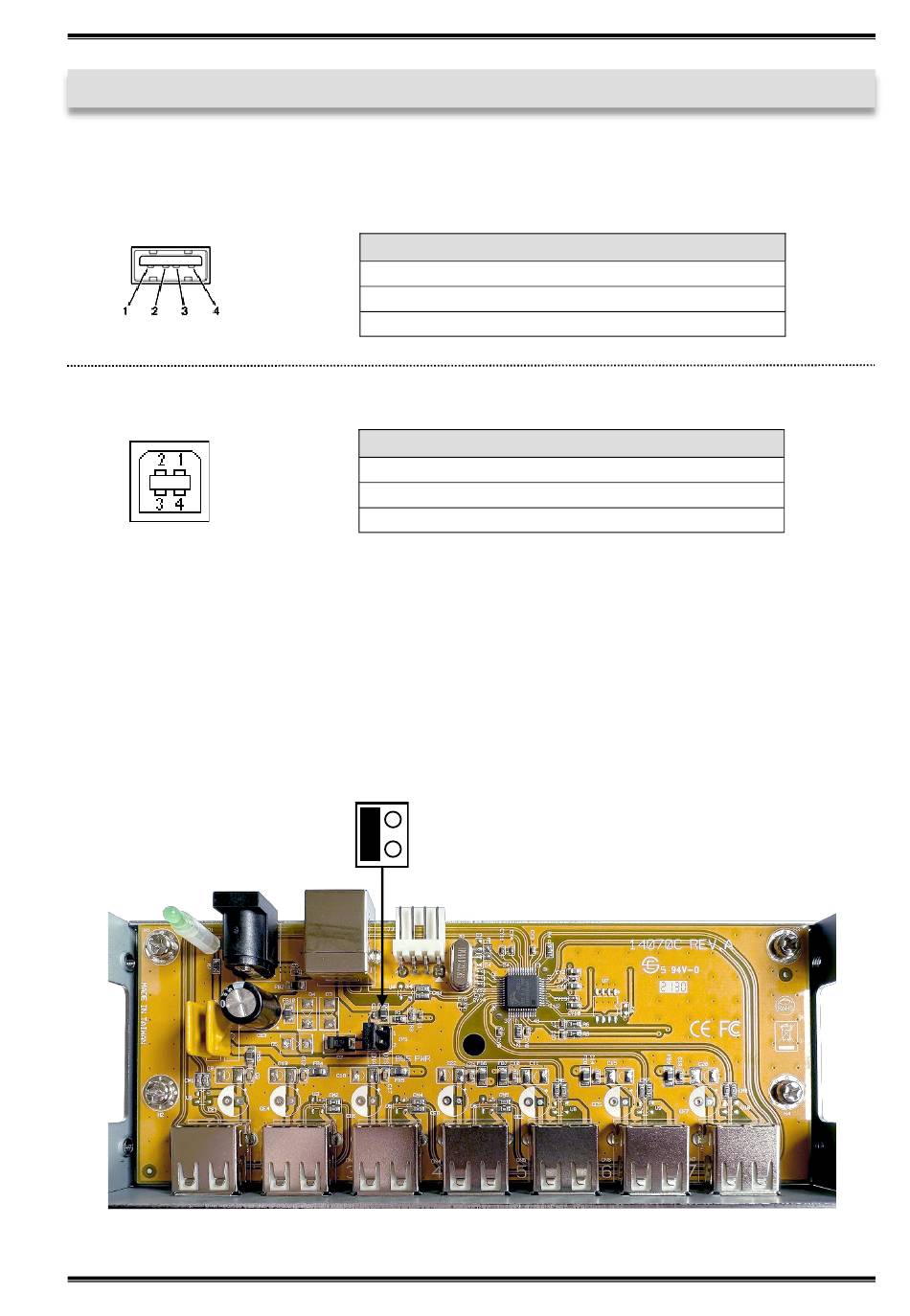

3. Aufbau, Anschlüsse & Jumper
3.2 Anschlüsse
USB 2.0 A-Buchse:
USB 2.0 B-Buchse:
3.3 Jumper Einstellungen
Der EX-1177-2S wird mit der Einstellung Bus-Power ausgeliefert, d.h. er kann sowohl mit, als auch
ohne Netzteil benutzt werden. Mit dem internen Jumper JP1 (BUS PWR) besteht die Möglichkeit
die USB B-Buchse stromlos zu machen, sodass er nur mit angeschlossenem Netzteil betrieben
werden kann. Dafür öffnen Sie das Gehäuse mit den zwei seitlichen Schrauben und setzen den
Jumper JP1 (BUS PWR) von ENA auf DIS. Siehe nachfolgende Abbildung.
© Copyright 2024 by EXSYS Vertriebs GmbH. All Rights Reserved
USB 2.0 A-Buchse
Pin
Signal
1
VCC
2
DATA-
USB 2.0 B-Buchse
Pin
Signal
1
VCC
2
DATA-
ENA
DIS
JP1
5
Pin
Signal
3
DATA+
4
GND
Pin
Signal
3
DATA+
4
GND
