Digital Cylinder AX (Z5) Modularität
(Handbuch)

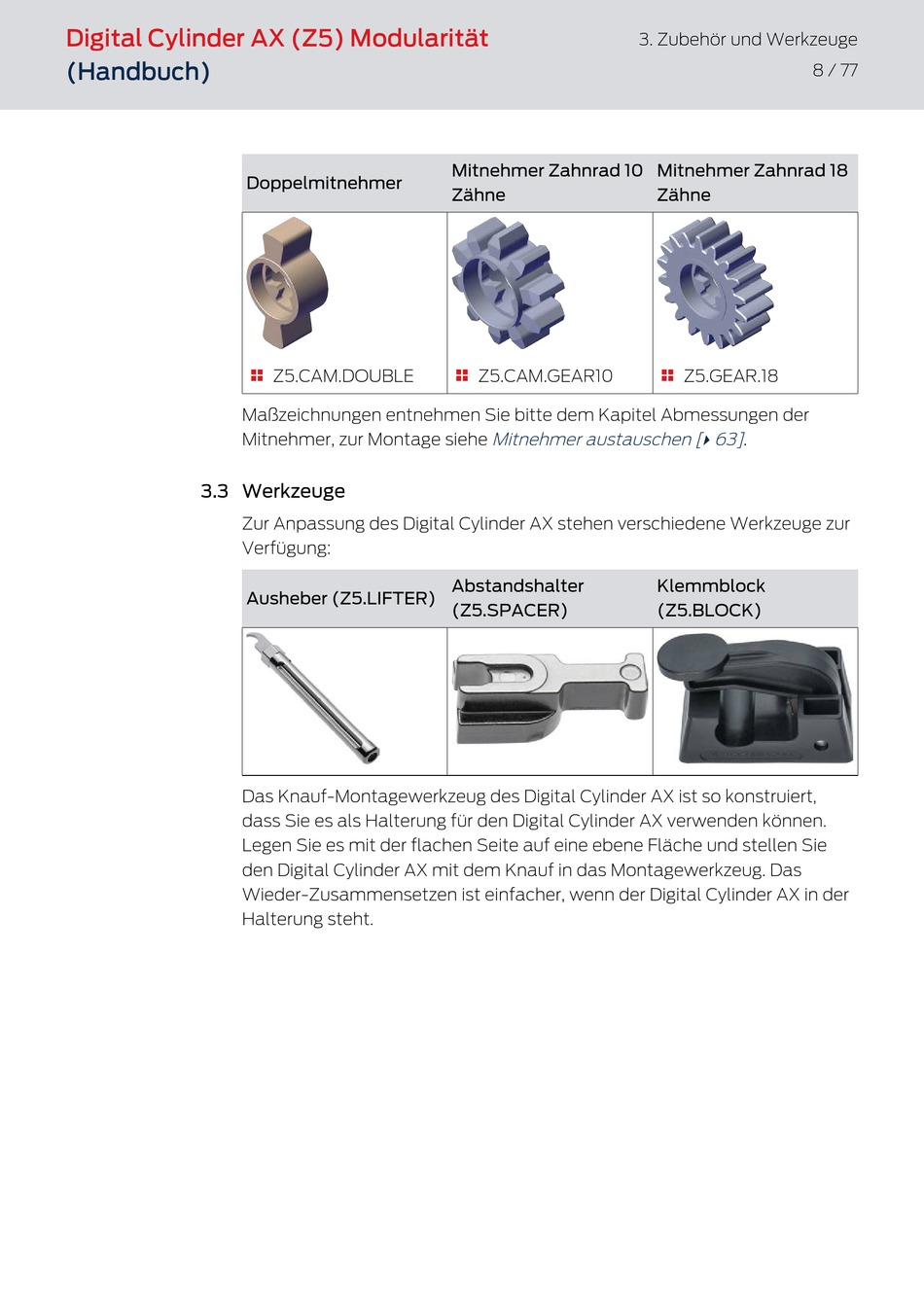

3.3 Werkzeuge

Doppelmitnehmer
Z5.CAM.DOUBLE

Maßzeichnungen entnehmen Sie bitte dem Kapitel Abmessungen der
Mitnehmer, zur Montage siehe
Zur Anpassung des Digital Cylinder AX stehen verschiedene Werkzeuge zur
Verfügung:
Ausheber (Z5.LIFTER)
Das Knauf-Montagewerkzeug des Digital Cylinder AX ist so konstruiert,
dass Sie es als Halterung für den Digital Cylinder AX verwenden können.
Legen Sie es mit der flachen Seite auf eine ebene Fläche und stellen Sie
den Digital Cylinder AX mit dem Knauf in das Montagewerkzeug. Das
Wieder-Zusammensetzen ist einfacher, wenn der Digital Cylinder AX in der
Halterung steht.
Mitnehmer Zahnrad 10
Zähne
Z5.CAM.GEAR10

Mitnehmer austauschen [
Abstandshalter
(Z5.SPACER)
3. Zubehör und Werkzeuge
8 / 77
Mitnehmer Zahnrad 18
Zähne
Z5.GEAR.18

63]
.
}
Klemmblock
(Z5.BLOCK)
