ProMinent gamma/ X Schnellstartanleitung Seite 25

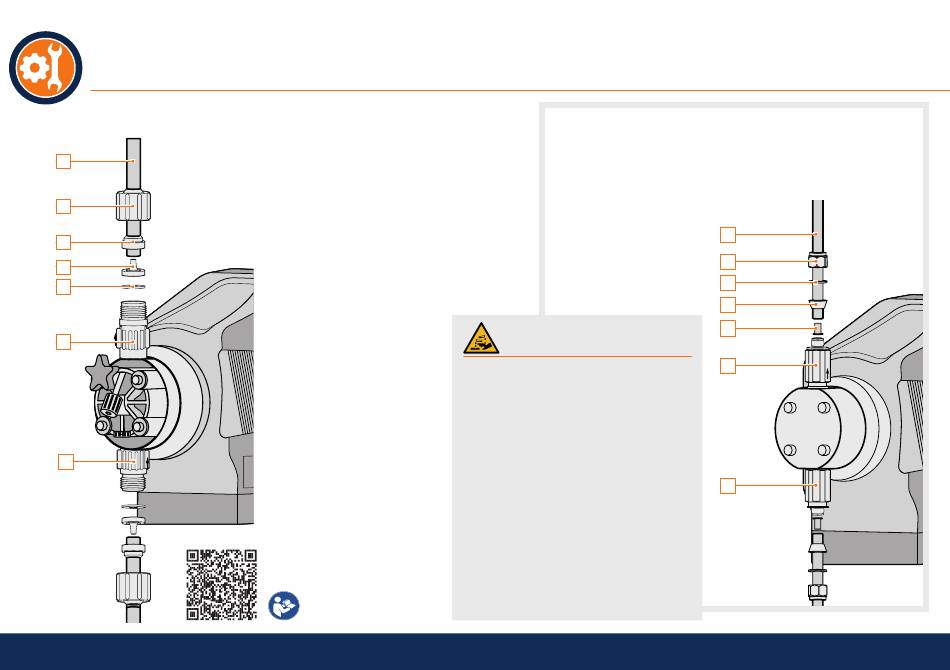

Hydraulisch installieren
1
2
3
4
5
6
7
Variante Kunststoff
1 Schlauch*
2 Überwurfmutter
3 Klemmring
4 Tülle
5 O-Ring bzw. Flachdichtung
6 Druckventil
7 Saugventil
* Druckseite: harter Schlauch,
Saugseite: weicher Schlauch
Detaillierte Informationen zu
den Ventilvarianten finden
Sie in der Betriebsanleitung.
Variante Edelstahl
1 Rohr/Schlauch
2 Überwurfmutter
3 Hinterer Klemmring
4
Vorderer Klemmring
5 Stützhülse
(nur bei Schlauch)
6 Druckventil
7 Saugventil
VORSICHT!
Gefahr durch umherspritzendes
Dosiermedium
Unsachgemäß installierte
Schlauchleitungen können sich
lösen.
Nur PE- oder PTFE-Schlauchlei-
„
tungen oder Edelstahlschläuche
verwenden.
Bei der Verwendung von
„
PE- oder PTFE-Schläuchen,
zusätzlich eine Stützhülse aus
Edelstahl in die Schlauchleitung
einsetzen.
1
2
3
4
5
6
7
