Offline-Konfiguration
Die AI-Blöcke sind in zwei Gruppen (AI-Transducerblöcke) aufgeteilt, die jeweils
einem Messmodul zugeordnet werden. Dadurch ist es möglich Funktionen in
den Messmodulen zu steuern. Wenn nur ein Messmodul bestückt ist, können
auch beide AI-TBs dem gleichen Messmodul zugeordnet werden, um mehr
Messwerte zyklisch ausgeben zu können. In dieser Beispielkonfiguration haben
wir auf Steckplatz [I] ein Modul PH 3400-032, auf Steckplatz [II] ein Modul OXY
3400-062 und das Modul COMFF 3400-085 auf Steckplatz [III].
Im Gerät können den einzelnen AI-Kanälen Messgrößen aus dem gewählten
Messmodul zugeordnet werden.
AI TB1 Konfiguration (Spezialist)
Messmodul
Modul PH 3400-032
Zurück
AI TB2 Konfiguration (Spezialist)
Messmodul
Modul OXY 3400-062
Zurück
Für eine funktionierende Buskommunikation auf dem Foundation Fieldbus
müssen in der online-Konfiguration auch im Leitsystem die Blöcke passend zu
den gewählten AI-TB Konfigurationen in der Gerätekonfiguration eingestellt
werden. Das modulare Protos lässt keine feste Zuordnung der Messgrößen zu
den AIs zu - jedes verfügbare Modul kann sich auf einem der drei Steckplätze
befinden, was vom Leitsystem aus nicht erkennbar ist.
Daher ist es nicht möglich, das Gerät über das Leitsystem per DD offline vorzu-
konfigurieren.
18

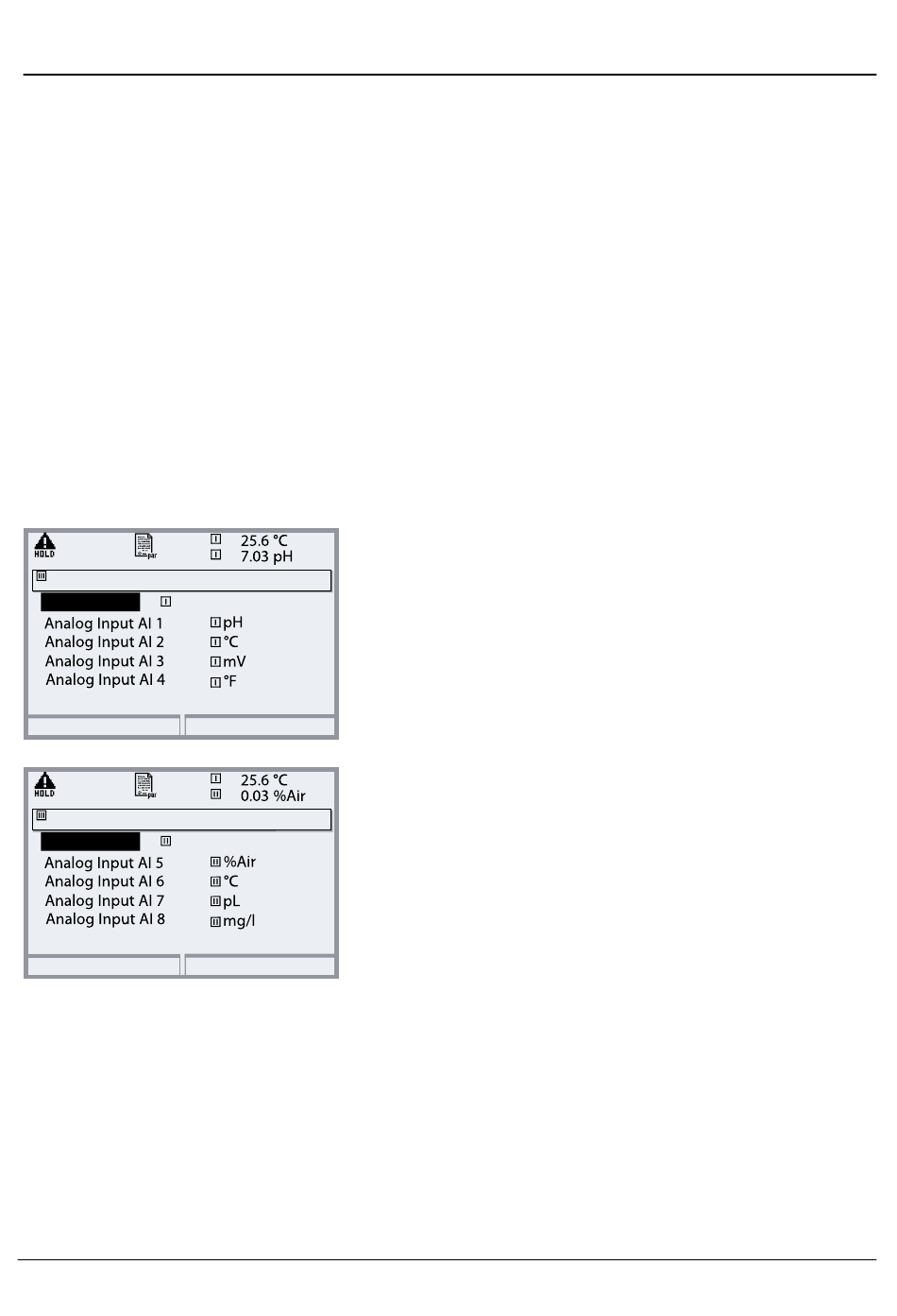

Beispiel 1:
AI-TB1 ist dem Modul PH 3400-032 zugeordnet,
für AI1 bis AI4 stehen daher alle Messgrößen
des pH-Moduls zur Verfügung.
Beispiel 2:
AI-TB2 ist dem Modul OXY 3400-062 zugeord-
net,
für AI5 bis AI8 stehen daher alle Messgrößen
des Oxy-Moduls zur Verfügung.
