Analog Input Blöcke
Die Analog Input Blöcke
Das Modul verfügt über 8 Analogeingangsblöcke (AI 1 ... AI 8).
Ein Analog Input Block beinhaltet die Signalbearbeitungsmöglichkeiten
für die von den Transducer Blocks gelieferte Messgröße.
Folgende Parameter stehen zur Verfügung:
Beispiel:
Im Protos werden AI 1 auf den pH-Wert, AI 2 auf die Temperatur
parametriert:

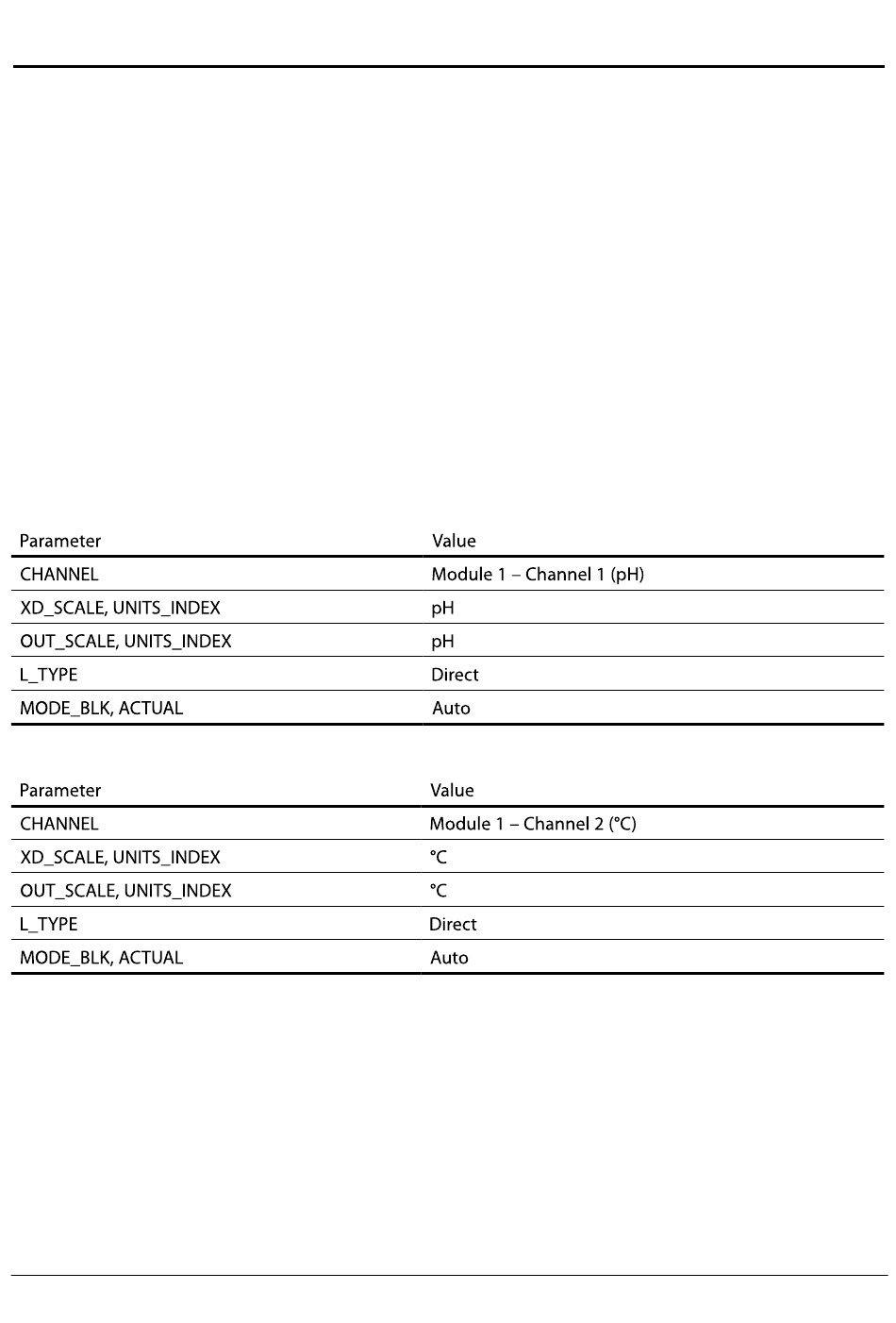

Einstellungen im AI1:
Einstellungen im AI2:
ACHTUNG!
Bei den Verbindungen der AIs mit den AI TBs muss die Messgröße
(Messwertzeichen) passend zum im Protos parametrierten Messwert eingestellt
werden (siehe Seite 15).
Bei fehlerhafter Einstellung gibt es einen "BlockConfiguration-Error" im
AI Functionblock.
