34
Anschlusskennzeichnung (Schraubklemme Sensor)
RXD
Empfangsleitung digital
TXD
Sendeleitung digital
LOOP +
Stromschleife (+)
LOOP –
Stromschleife (–)
LASER –
Spannungsversorgung Laser (–)
LASER +
Spannungsversorgung Laser (+)
Oberhalb der Schraubklemme befinden sich zwei Drehschalter
zur [►6 Emissionsgradeinstellung].
Pin-Belegung Gerätestecker (nur bei Steckervariante)
PIN
Bezeichnung
1
TXD
LOOP –
2
3
LOOP +
4
RXD
LASER –
5
6
LASER +
7
Aderfarbe (Original Sensorkabel)
gelb
braun
weiß
grün
grau
rosa

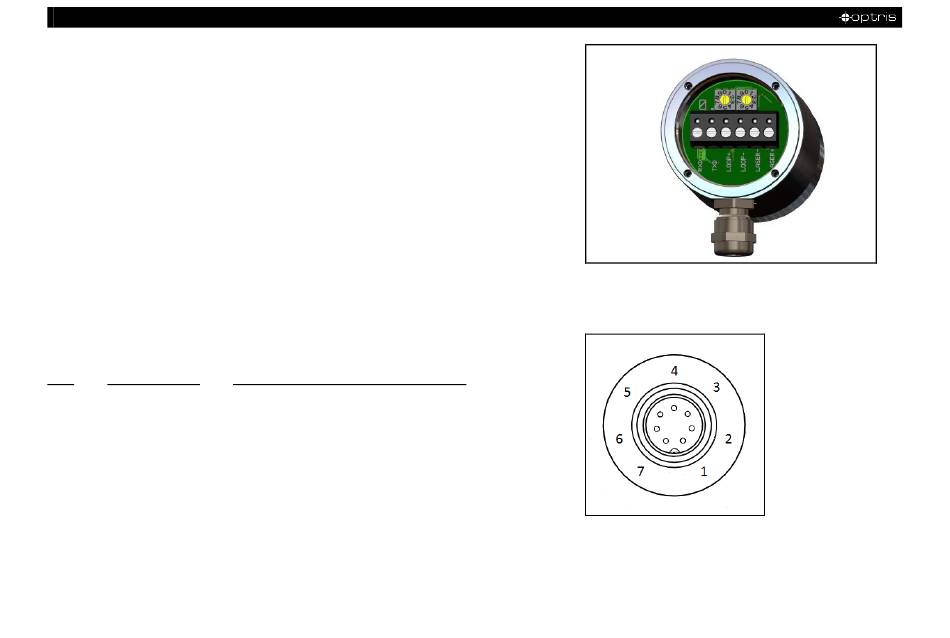

Sensorrückseite mit Anschlussklemmen
Gerätestecker (Außenansicht)
-
