7
Verkabelung der Ein- und Ausgänge
Für die Ein- und Ausgänge auf dem DAC-304-Controller gelten die gleichen allgemeinen
Verdrahtungsanschlusspläne
In separaten Dokumentationen sind weitere Informationen zu finden.
7.1

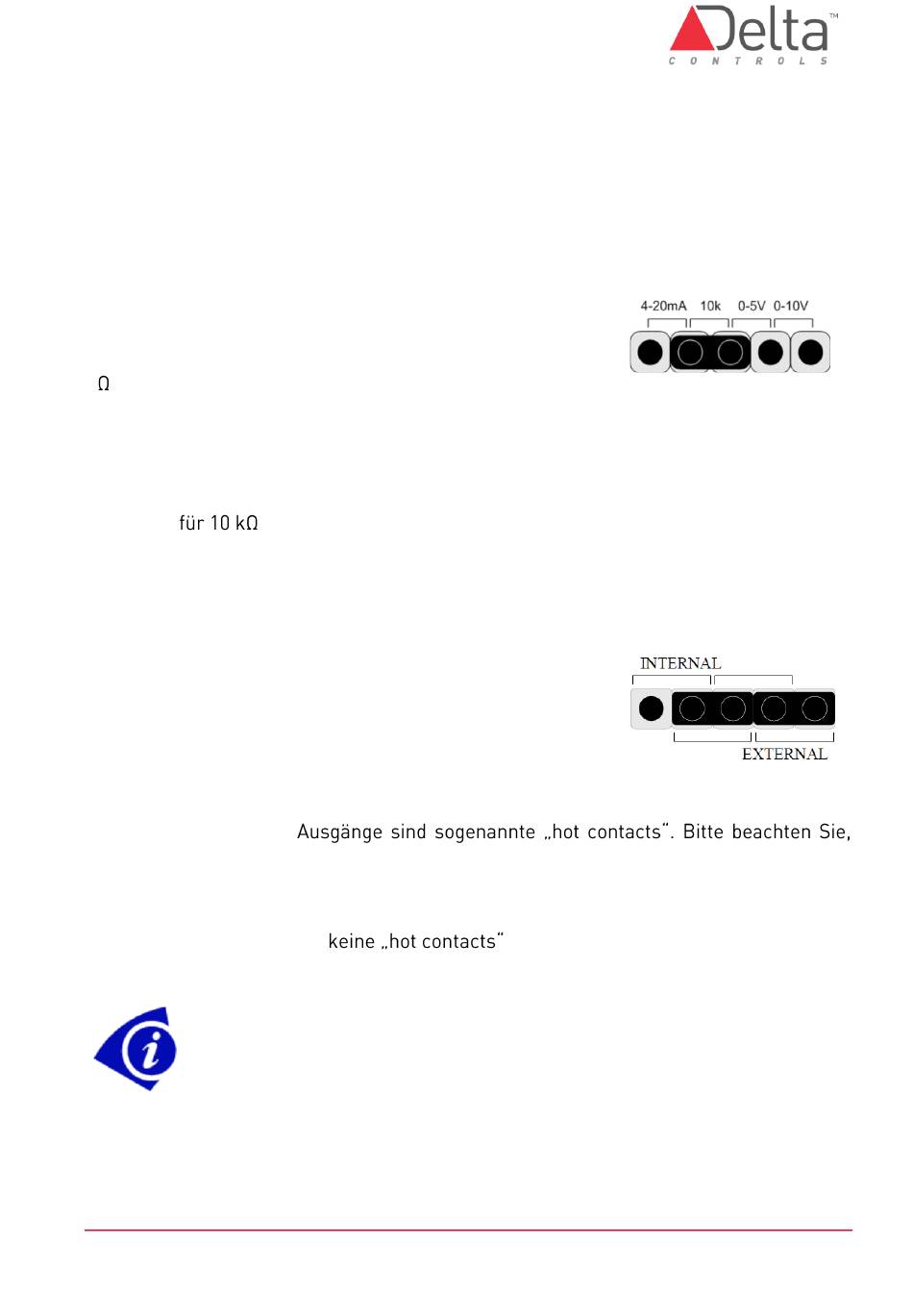

Konfiguration der Eingänge
Der Eingang muss eingestellt werden, um das richtige Signal
des Eingangsgerätes zu erkennen. Der Jumper wird hierzu in
die richtige Position gesteckt. Die Standardeinstellung ist 10
k (s. Grafik rechts).
Es gibt folgende Einstellmöglichkeiten:
4-20mA: für Sensoren mit einem Signal von 4-20mA
10k:
für potenzialfreie binäre Eingänge
5V:
für Sensoren mit einem Signal von 0-5V DC
10V:
für Sensoren mit einem Signal von 0-10V DC
7.2
Konfiguration der Ausgänge
Die binären TRIAC-Ausgänge können durch das Stecken der
2 Jumper auf interne oder externe Spannungsversorgung
eingestellt werden (s. Grafik rechts).
Interne Spannungsversorgung: 24V AC Spannung wird direkt von der Platine auf die
Ausgangsklemmen geschaltet. Es wird kein zusätzlicher Transformator benötigt. Die
entsprechenden TRIAC-
dass die Energieversorgung auf die zusätzliche Last abgestimmt wird.
Externe Spannungsversorgung: Spannung wird extern von einem Transformator
bereitgestellt, der entsprechend an die Ausgänge angeschlossen wurde. Diese TRIAC-
Ausgänge sind in der Regel
Hinweis: TRIACs sind Halbleiterkomponenten, die
AC geeignet sind. Sie können
verwendet werden. Außerdem erzeugen sie einen kleinen Ableitstrom
(Leckstrom) und sind somit nicht für Anwendungen mit potenzialfreien
Kontakten geeignet.
DE-DAC-304 Installationsanleitung.docx
wie
für
Thermistor Temperatur Sensoren oder
andere
Delta
(außer ggf. durch den Transformator).
nur
nicht
zum Schalten von Gleichspannung
© Delta Controls Germany 2022
Controls
Produkte.
zum Schalten von 24V
Seite 11
