Montage
Der DAC-304 ist in einem Kunststoffgehäuse verbaut, welches leicht mit zwei Schrauben
(nicht im Lieferumfang enthalten) montiert oder auf eine 35mm DIN-Schiene aufgesteckt
werden kann. Das Gerät sollte in geeigneter Umgebung innerhalb eines Schaltschranks
oder einem anderen Gehäuse, welches den Anforderungen entspricht, verbaut werden.

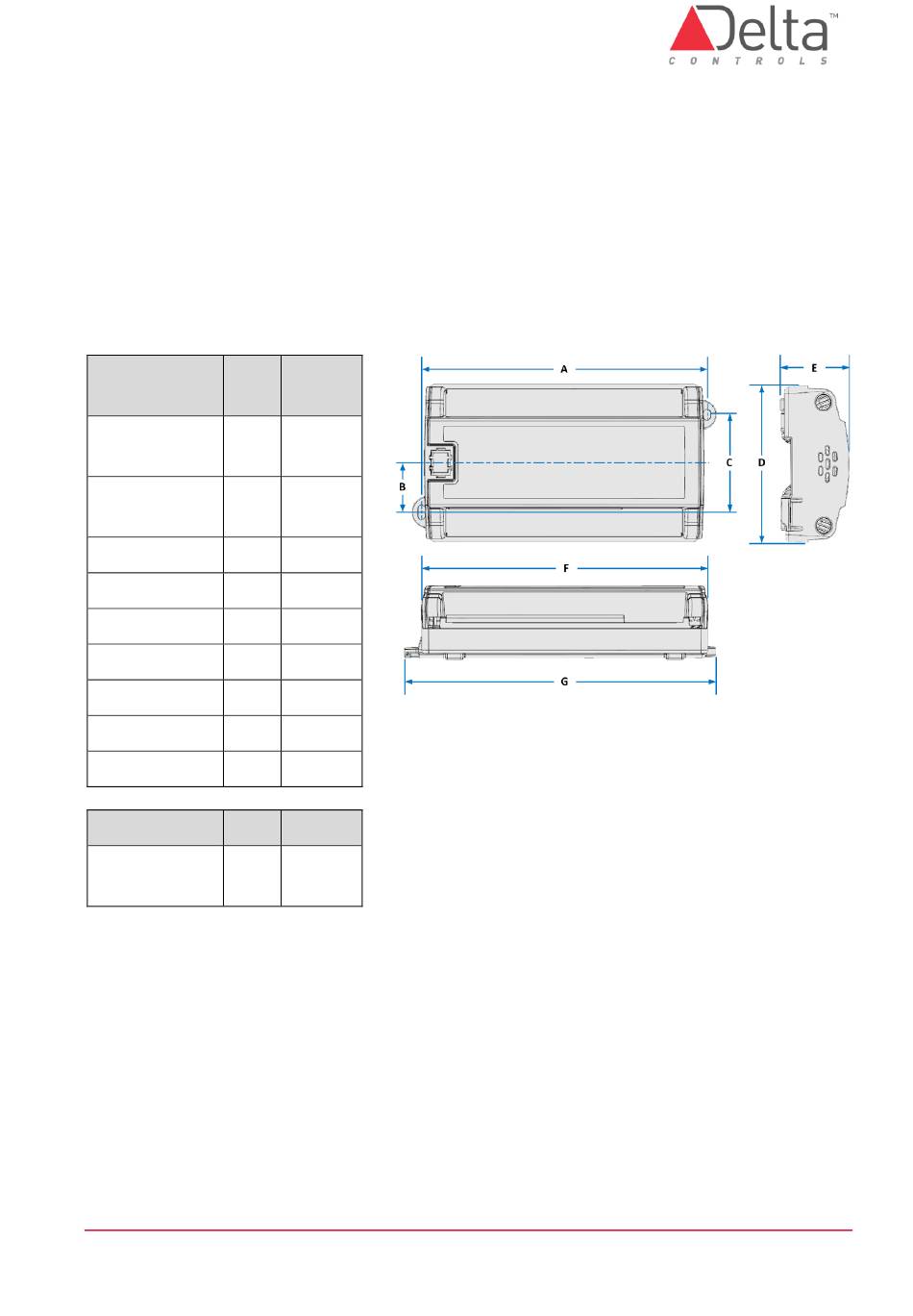

2.1
Abmessungen
mm
Maße
±0.5
Leiterplatten
100
Breite
Leiterplatten
184
Länge
A
204
B
33
C
67
D
107
E
49
F
192
G
218
Gewicht
g
Leiterplatten
250
mit Gehäuse
DE-DAC-304 Installationsanleitung.docx
Inches
3 15/16
7 1/4
8 1/16
1 5/16
2 5/8
4 1/4
1 15/16
7 9/16
8 9/16
lb
0,551
