3
Adressierung

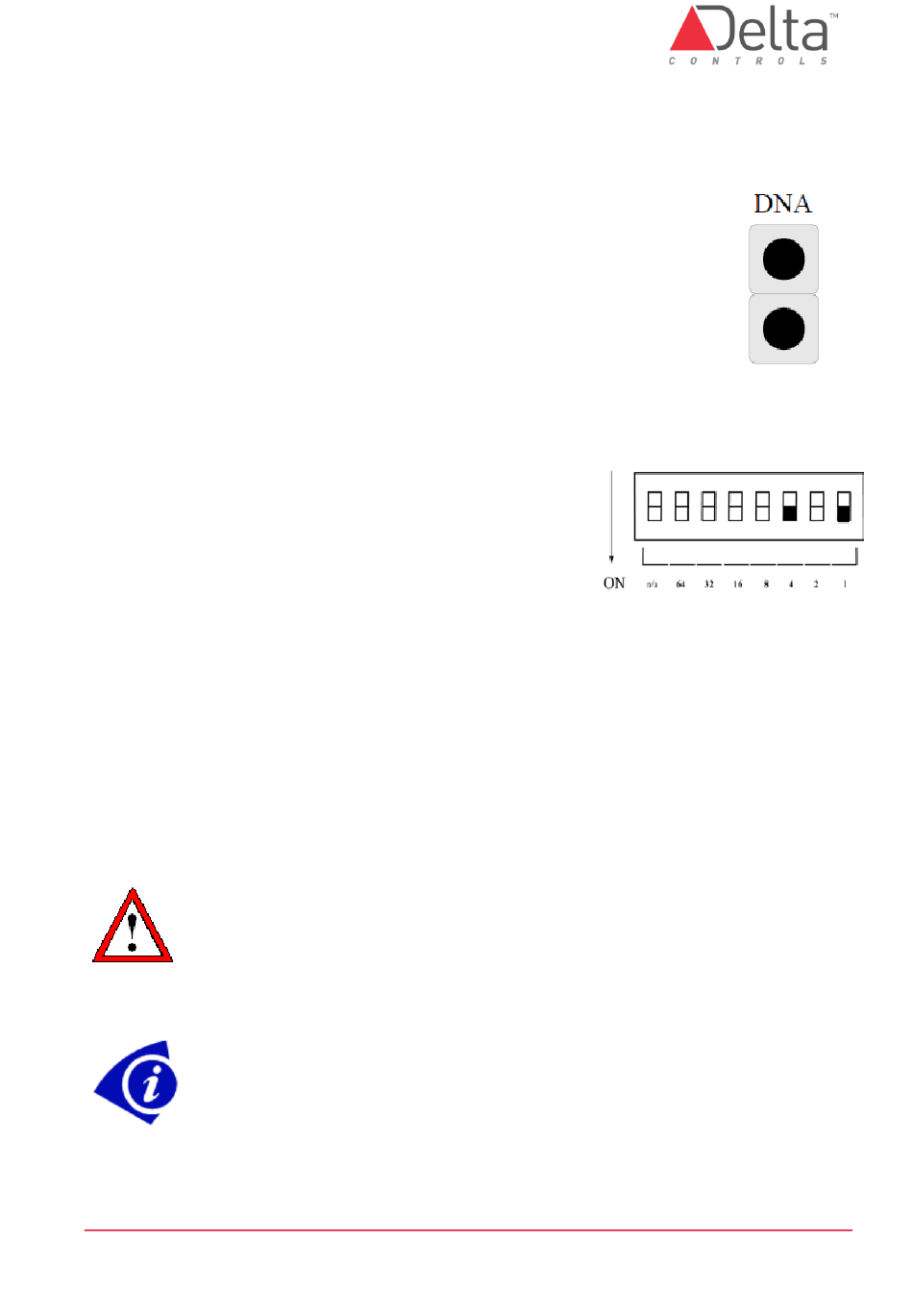

3.1
Automatische Netzwerkadressierung (DNA)
Der DNA-Jumper ist standardmäßig aktiviert. Dadurch wird dem
Controller automatisch eine BACnet Controller Adresse zugewiesen. Der
Jumper sollte nicht entfernt werden, es sei denn dem Controller soll eine
neue Adresse über die Software zugewiesen werden.
Die BACnet Controller Adresse darf nicht mit der notwendigen
Adressierung über die DIP-Schalter verwechselt werden, die jedem
Controller (auch bei Softwareadressierung) zugeordnet werden muss.
3.2
Controller Adressierung über DIP-Schalter
Der DIP-Schalter besteht aus binären Schaltern, wobei
jeder DIP eine bestimmte Zahl darstellt.
Um die Adresse einzustellen, müssen alle DIPs, die in der
Summe die gewünschte Controller Adresse ergeben, auf
ON gestellt werden.
Beispiel: Wenn der Controller die Adresse 5 erhalten soll, müssen der DIP mit der
Nummer 4 und der DIP mit der Nummer 1 auf ON gestellt werden.
Achtung: Die Adressierung über DIP-Schalter ist notwendig und muss einzigartig für
jedes Gerät im selben MS/TP Segment sein!
4
Verkabelung
Die gesamte Verkabelung muss den NEC Richtlinien, sowie den lokalen Normen und
Richtlinien entsprechen. Bitte benutzen Sie einen Klasse II Transformator und keinen
Spartransformator. Außerdem sollte die Leistung des Transformators auf die maximale
Verbraucherleistung begrenzt werden.
Gefahr von elektrischen Schlägen oder Bränden
▪ Eventuell wird mehr als nur ein Trennschalter gebraucht um das
▪ Eingangsseitige Klasse II Energieversorgungen sind verbunden.
▪ Alle Klemmen sind nur für Klasse II vorgesehen.
▪ Nur Kupferleitungen verwenden!
▪ Die Feldverdrahtung zum Klemmenblock muss mit mindestens
DE-DAC-304 Installationsanleitung.docx
Gerät freizuschalten.
Bitte nur geeignete Versorgungsquellen benutzen.
0,7Nm Drehmoment befestigt werden.
© Delta Controls Germany 2022
Seite 8
