5.2
E-Hand-Schweißen
5.2.1
Anschluss Elektrodenhalter und Werkstückleitung
Quetsch- und Verbrennungsgefahr!
Beim Stabelektrodenwechsel besteht Quetsch- und Verbrennungsgefahr!
•
Geeignete, trockene Schutzhandschuhe tragen.
•
Isolierte Zange benutzen, um verbrauchte Stabelektroden zu entfernen oder um
geschweißte Werkstücke zu bewegen.
Pos. Symbol
1
2
3
4
Die Polarität richtet sich nach der Angabe des Elektrodenherstellers auf der
Elektrodenverpackung.
•
Kabelstecker des Elektrodenhalters entweder in die Anschlussbuchse, Schweißstrom „+" oder „-"
einstecken und durch Rechtsdrehung verriegeln.
•
Kabelstecker der Werkstückleitung entweder in die Anschlussbuchse, Schweißstrom „+" oder „-"
einstecken und durch Rechtsdrehung verriegeln.
099-002128-EW500
11.05.2017
Beschreibung
0
Werkstück
Anschlussbuchse, Schweißstrom „+"
Anschluss Elektrodenhalter bzw. Werkstückleitung
Elektrodenhalter
Anschlussbuchse, Schweißstrom „-"
Anschluss Werkstückleitung bzw. Elektrodenhalter
Aufbau und Funktion
VORSICHT

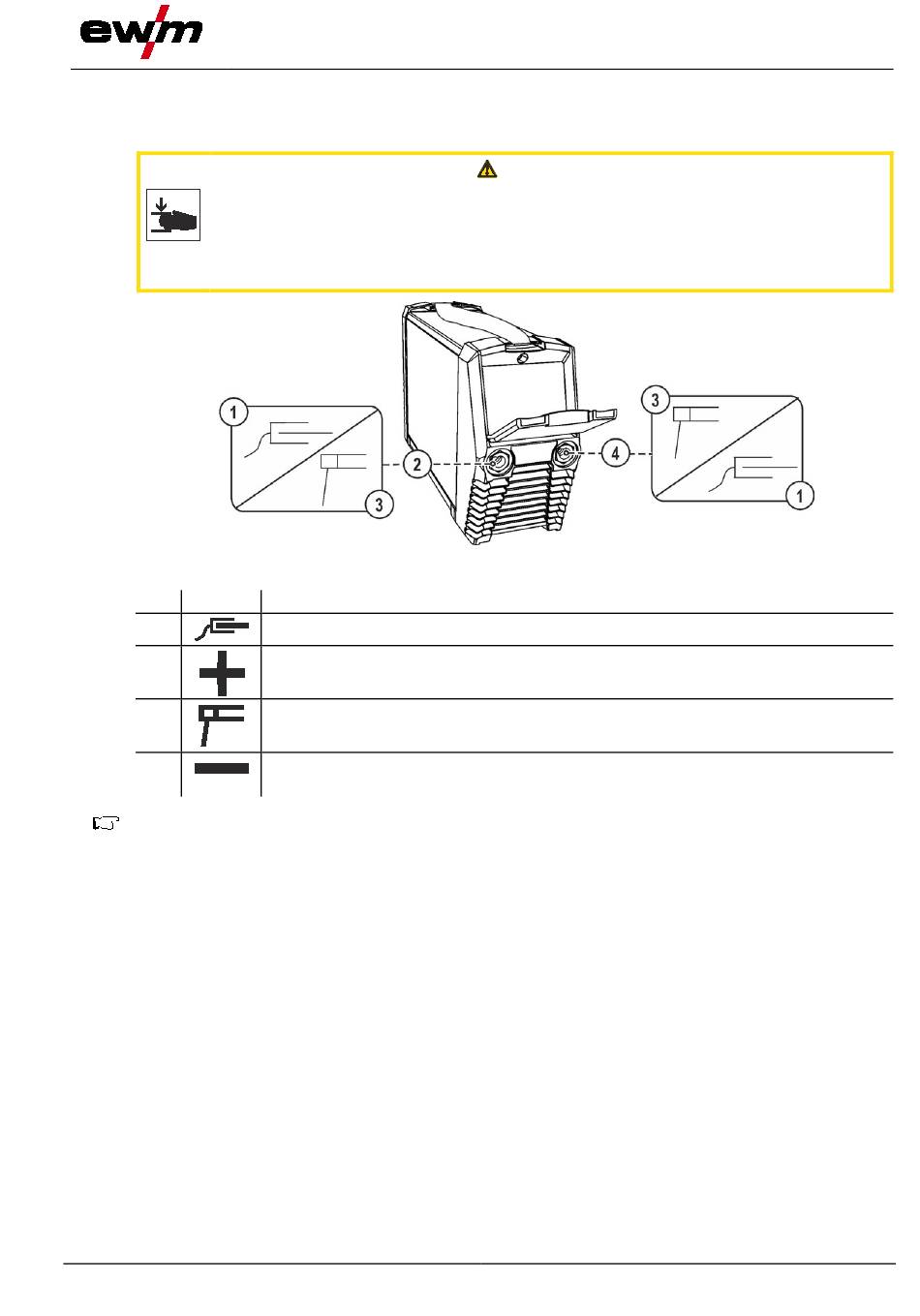

Abbildung 5-6
E-Hand-Schweißen
17
