Gerätebeschreibung - Schnellübersicht

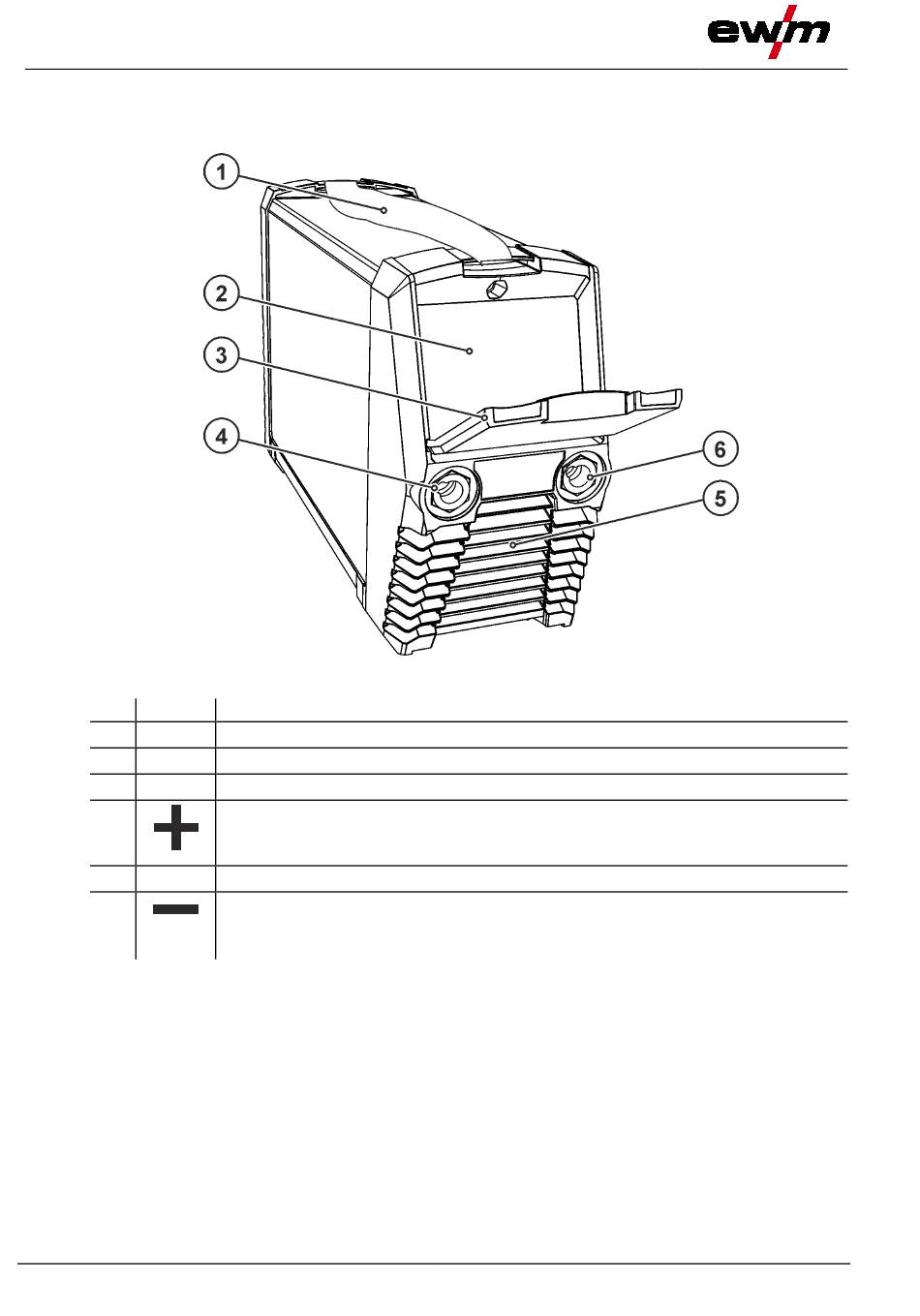

Frontansicht
4
Gerätebeschreibung - Schnellübersicht
4.1
Frontansicht
Pos. Symbol
1
2
3
4
5
6
10
Beschreibung
0
Transportgurt > siehe Kapitel 5.1.4
Gerätesteuerung > siehe Kapitel 4.3
Schutzklappe
Anschlussbuchse Schweißstrom „+"
•
E-Hand: Anschluss Elektrodenhalter bzw. Werkstückleitung
•
WIG: Anschluss Werkstückleitung
Austrittsöffnung Kühlluft
Anschlussbuchse, Schweißstrom „-"
•
E-Hand-Schweißen: Anschluss Elektrodenhalter bzw. Werkstückleitung
•
WIG-Schweißen: Anschluss Schweißstromleitung WIG-Schweißbrenner
Abbildung 4-1
099-002128-EW500
11.05.2017
