Gerätebeschreibung - Schnellübersicht
Gerätesteuerung - Bedienelemente
4.3

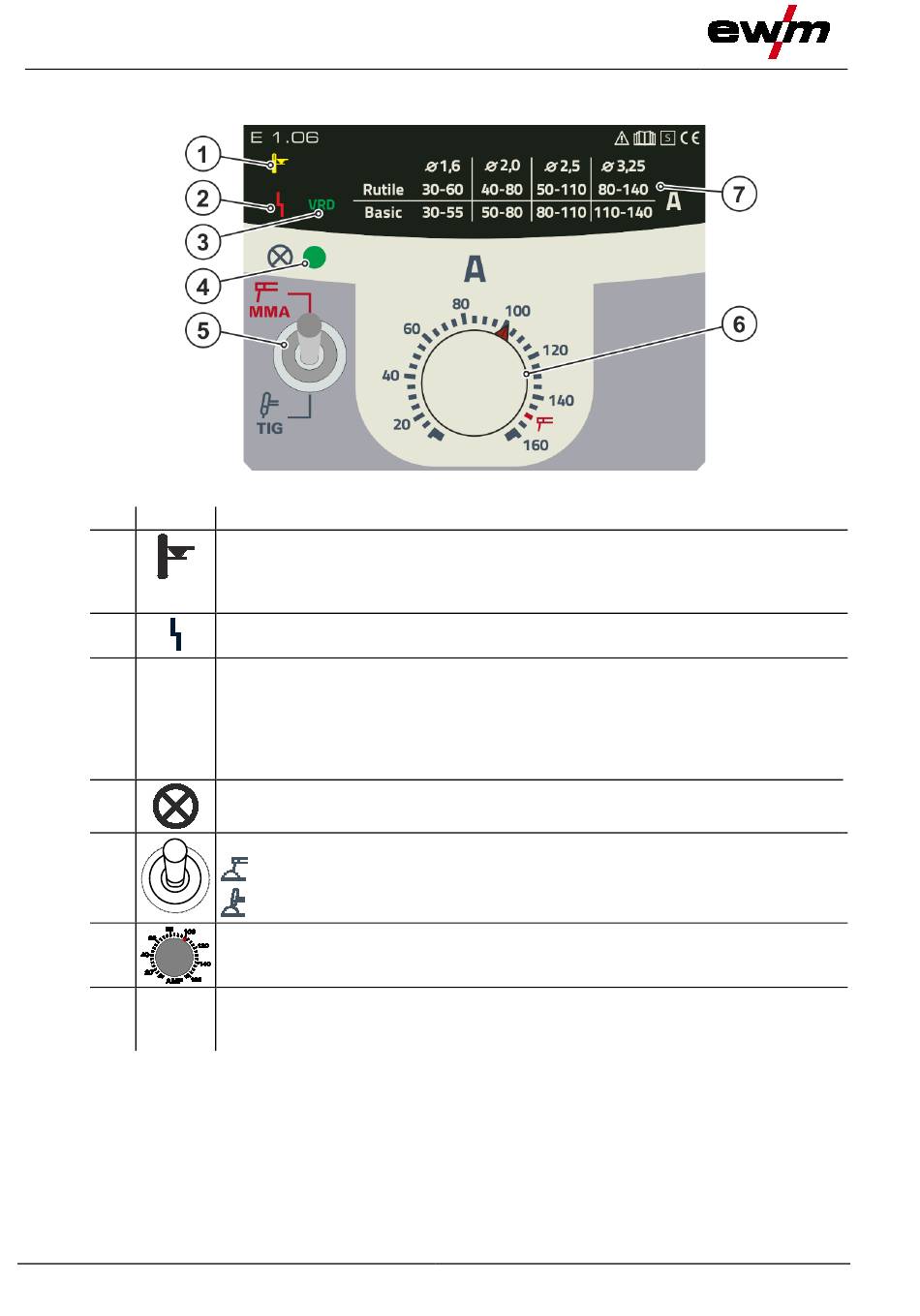

Gerätesteuerung - Bedienelemente
Pos. Symbol
1
2
3
VRD
4
5
6
7
12
Beschreibung
0
Signalleuchte Übertemperatur
Temperaturwächter im Leistungsteil schalten bei Übertemperatur das Leistungsteil ab
und die Kontrollleuchte Übertemperatur leuchtet. Nach dem Abkühlen kann ohne
weitere Maßnahmen weitergeschweißt werden.
Signalleuchte Sammelstörung
Fehlermeldungen > siehe Kapitel 7
Signalleuchte Spannungsminderungseinrichtung (VRD)
Die Signalleuchte VRD leuchtet, wenn die Spannungsminderungseinrichtung
einwandfrei funktioniert und die Ausgangsspannung auf die in der entsprechenden
Norm festgelegten Werte reduziert ist > siehe Kapitel 5.4.
Die Spannungsminderungseinrichtung ist ausschließlich bei Gerätevarianten mit dem
Zusatz (VRD) aktiv.
Signalleuchte Betriebsbereitschaft
Signalleuchte leuchtet bei eingeschaltetem und betriebsbereitem Gerät.
Umschalter Schweißverfahren
------ E-Hand-Schweißen
------- WIG-Schweißen
Drehknopf Schweißstrom
Stufenlose Einstellung des Schweißstromes.
Tabelle Einstellhilfe für E-Hand-Schweißstrom
Empfohlener E-Hand-Schweißstrom in Abhängigkeit von Elektrodentyp
und -durchmesser.
Abbildung 4-3
099-002128-EW500
11.05.2017
